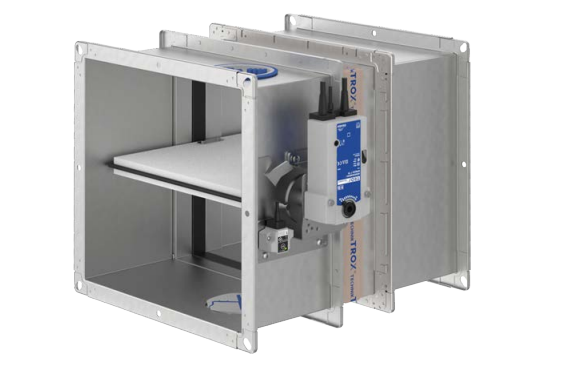

FK2-EU

Compuertas cortafuego

FK2-EU con fusible bimetálico para 72 °C o 95 °C

Marcado CE en cumplimiento con la normativa Europea

Opcionalmente con TROXNETCOM

Certificado ATEX

Ensayados según VDI 6022

FK2-EU

PARA MÚLTIPLES APLICACIONES

Tamaños nominales 200 × 100 – 1500 × 800 mm, en incrementos de 1 mm
Reducida pérdida de carga y potencia sonora
Ejecución a prueba de explosión (ATEX) como opcional
Opcionalmente disponible para cierre antes de una unidad de transferencia de aire
Con posibilidad para su uso como compuerta de transferencia de aire
Opcionalmente, con carcasa de acero inoxidable o pintada para una mayor protección frente a la corrosión
Opcionalmente disponible con aislamiento térmico para evitar la condensación
Integración en el sistema de gestión del edificio (BMS) mediante TROXNETCOM
Opciones de instalación universales

Equipamiento opcional y accesorios

Actuador eléctrico 24 V/230 V
Temperatura de disparo 72/95 C

Accesorios opcionales

Detectores de humo para conducto

Información general

Aplicación

Compuertas cortafuego con marcado CE y declaración de prestaciones, para la sectorización de conductos que atraviesan dos sectores de incendio.
Las compuertas cortafuego sirven para evitar la propagación del incendio y el humo entre sectores de incendio adyacentes.

Características especiales

Declaración de Prestaciones en cumplimiento con la norma Europea de Productos de Construcción
Clasificación según EN 13501-3, hasta EI 240 (ve, ho, i ↔ o) S
Cumple con las exigencias de la norma EN 15650
Ensayo de resistencia al fuego en cumplimiento con EN 1366-2 (300 Pa y 500 Pa de depresión)
Instalación certificada para distancia a estructuras de soporte de 40 mm o de 60 mm entre dos compuertas cortafuego (brida a brida)
Holgura perimetral hasta 225 mm para instalación con base de mortero
2 accesos para inspección con cierre tipo bayoneta para intervención manual
Cumple con las exigencias higiénicas de VDI 6022-1, VDI 3803-1, DIN 1946-4, EN 13779, of Ö-Norm H 6020 y H 6021, y de SWKI
Con protección frente a corrosión según EN 15650 relacionada con EN 60068-2-52
Estanqueidad de la lama según EN 1751, clase 2
Estanqueidad de la carcasa en cumplimiento con EN 1751, clase C (B + H ≤700, clase B)
Reducida pérdida de carga y potencia sonora
Para cualquier dirección del flujo de aire
Integración en el sistema de gestión del edificio mediante el sistema internacional de compuertas cortafuego en cumplimiento con IEC 62026-2 con interfaz AS

Clasificación

Clasificación de resistencia según EN 13501-3, hasta EI 240 (ve, ho, i ↔ o) S

Tamaños nominales

B × H: 200 × 100 – 1500 × 800 mm (tamaños intermedios en incrementos de 1 mm)
L: 305 mm o 500 mm

Variantes

Con fusible bimetálico en áreas con potencial riesgo de explosión
Con actuador con muelle de retorno en áreas con potencial riesgo de explosión
Con actuador con muelle de retorno y detector de humo para conducto
Con rejilla de protección a ambos extremos como cerramiento antes de una unidad para transferencia de aire
Compuertas para paso de aire con actuador con muelle de retorno, detector de humo para conducto y rejillas de protección a ambos lados en cumplimiento con la licencia de inspección de edificios general Z-6.50-2540

De aplicación en Alemania:
Si se van a utilizar compuertas cortafuego con un elemento de cierre puramente mecánico como unidad para transferencia de aire, se deben respetar las normativa local de construcción. Por lo general, el uso de unidades de cierre antes de la compuerta está restringido en los sistemas de control de presión diferencial.

Partes y características

Temperatura de disparo 72 °C o 95 °C (instalaciones de ventilación con aire caliente)
Funcionamiento individual
A prueba de explosión para zonas 1, 2, 21 y 22

Accesorios

Interruptor final de carrera para indicación de la posición de lama de la compuerta
Actuador con muelle de retorno para tensión de alimentación de 24 V AC/DC o 230 V AC
Interruptor final de carrera para indicación de la posición de lama indicado para uso en ambientes con riesgo de explosión
Actuador con muelle de retorno para tensión de alimentación 24 – 230 V, para su uso en ambientes con riesgo potencial de explosión
Módulo para integración en redes con protocolo AS-i o LON
Actuador con muelle de retorno y detector de humo para conducto con tensión de alimentación 230 VAC, 50/60 Hz o 24 VDC
Todos los accesorios pueden ser actualizados

Accesorios

Conjunto ES para instalación en seco sin mortero en paredes ligeras de sectorización, paredes de compartimentación, paredes de sectorización y paredes con protección a radiación con estructuras de soporte metálicas o de acero y aislamiento a ambos lados
Conjunto de instalación ES para instalación en seco en paredes con estructura de madera / entramado parcial de madera, también paredes macizas y paredes de madera laminada
Empotrada en patinillos con estructura de soporte metálica y de acero, también para patinillos sin estructura de soporte metálica con conjunto de instalación ES para instalación en seco sin mortero
Empotrada en techos de vigas de madera y de madera maciza con conjunto de instalación ES para instalación en seco sin mortero
Conjunto E3 para instalación en seco sin mortero en paredes macizas con marcos existentes E1/E2 de compuertas FKK90 o FK-EU
Empotrada en pared maciza con conjunto EW para instalación en seco sin mortero con marco de montaje
Empotrada en pared maciza no de carga con conjunto de instalación GM y junta de techo flexible
Adosada en pareces macizas y forjados con conjunto de instalación WA para instalación en seco sin mortero
Remota en paredes macizas, forjados, en paredes ligeras de sectorización con estructura de soporte metálica y aislamiento a ambos lados con conjunto de instalación WE para instalación en seco sin mortero
Empotrada en paredes ligeras de sectorización con estructura de soporte metálica, aislamiento a ambos lados y junta de techo flexible para con conjunto GL para instalación en seco sin mortero
Rejilla de protección
Conectores flexibles
Cuellos de conexión circulares
Marco de conexión

Accesorios opcionales

Detector de humo para conducto RM-O-3-D
Detector de humo para conducto con monitor de flujo de aire RM-O-VS-D

Características constructivas

Ejecución rectangular o cuadrada con carcasa rígida, bridas a ambos lados para fijación
Indicado para la conexión de conductos, rejillas de protección, cuellos, conectores flexibles o marcos de conexión
El mecanismo de disparo es accesible y se puede comprobar desde el exterior
2 paneles para acceso Ø110 mm, que no requieren de herramientas adicionales para su apertura
Control remoto mediante actuador con muelle de retorno

Materiales y acabados
Carcasa TROX:

Chapa de acero galvanizado
Chapa de acero galvanizado, pintada en color RAL 7001
Acero inoxidable 1.4301

Compuerta de regulación:

Material aislante especial
Material aislante especial con impregnación

Ejecución ODA:

Carcasa de compuerta de chapa de acero galvanizado pintada y con aislamiento térmico, lama de compuerta de material aislante especial con impregnación (sólo en combinación con actuador con muelle de retorno)

Otros componentes::

Ejes de lama y accionamiento motor de acero galvanizado para la ejecución 1 y 2 de acero inoxidable
Casquillos de plástico
Juntas de EPDM y TPE

Las ejecuciones con carcasa de acero inoxidable o pintadas al polvo, satisfacen hasta incluso los requisitos más estrictos de protección contra la corrosión. Listado detallado bajo consulta.

Normativas y guías de diseño

Reglamento para Productos de Construcción
EN 15650 Ventilación para edificios – Compuertas cortafuego
EN 1366-2 Ensayos de resistencia al fuego de instalaciones de servicio - Compuertas cortafuego
EN 13501-3: Clasificación de resistencia al fuego para productos de construcción y elementos de construcción.
EN 1751 Ventilación de edificios - Unidades terminales de aire - Ensayos aerodinámicos de compuertas y válvulas.
Directiva sobre maquinaria 2006/42/CE

Paquete de suministro
Si los accesorios se suministran desde fábrica con las compuertas cortafuego, se deberán indicar en el código para pedido. En función del lugar de instalación, es posible que se requieran materiales y fijaciones adicionales, p.e. mortero, tornillos, lana mineral, etc. Estos materiales no están incluidos en el paquete de suministro, a menos que se indique entre sus componentes. La selección de accesorios adicionales así como la identificación y aprovisionamiento de materiales para ensamblado y fijación es responsabilidad del personal involucrado en el proyecto del edificio y deberá tenerse en cuenta la clasificación exigida.

Mantenimiento

La fiabilidad operacional de la compuerta cortafuego deberá comprobarse al menos cada seis meses; esta prueba es responsabilidad de la propiedad del sistema de ventilación; los ensayos de funcionamiento deberán practicarse en cumplimiento con los principios de la norma EN 13306 y EN 31051. Tras la realización con éxito de dos ensayos consecutivos, cada seis meses, el siguiente podrá efectuarse al año.
Una prueba de funcionamiento consiste en cerrar y abrir la compuerta cortafuego; con un actuador con muelle de retorno, esta prueba puede llevarse a cabo de manera remota
Las compuertas cortafuego deben incluirse en el programa de limpieza periódica del sistema de ventilación.
Para información relativa a mantenimiento y/o inspección, consultar el manual de operación e instalación

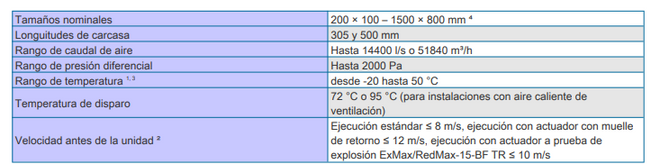

Datos técnicos

Tamaños nominales: desde 200 × 100 hasta 1500 × 800 mm
Longitudes de carcasa: 305 y 500 mm
Rango de caudal de aire: hasta 14400 l/s / hasta 51840 m³/h
Pérdida de carga: hasta 2000 Pa
Rango de temperatura: -20 – 50 °C
Velocidad máxima antes de la unidad: ≤ 8 m/s ejecución con actuador con muelle de retorno, ≤ 12 m/s para actuador a prueba de explosión ExMax/RedMax-15-BF TR ≤ 10 m/s

* Valores considerando un flujo uniforme antes y después de la compuerta cortafuego

Uso incorrecto:

Sin accesorios con aprobación especial en áreas con riesgo potencial de explosión
Como compuerta para extracción de humo
En exteriores sin protección suficiente a la intemperie
En ambientes donde se produzcan reacciones químicas, controladas o sin controlar, ya que pueden provocar daños o corrosión en la compuerta

De aplicación en Alemania:

No utilizar en sistemas de aire de retorno de cocinas comerciales
Uso de la compuerta para transferencia de aire en cumplimiento con las especificaciones generales de aprobación Z-6.50-2540
No indicada para paso combinado de instalaciones
La compuerta para transferencia de aire tal vez pueda estar sujeta a normativa de construcción específica. Se deberá tener en cuenta dichas normativas.
Los materiales de construcción resistentes a la llama y sin goteo (gomas elastoméricas) deben corresponder como mínimo a una resistencia al fuego clase C - s2, d0 en cumplimiento con las especificaciones de MVV TB (desde 2019/01). Se deben cumplir las normas de construcción nacionales aplicables.

Información técnica

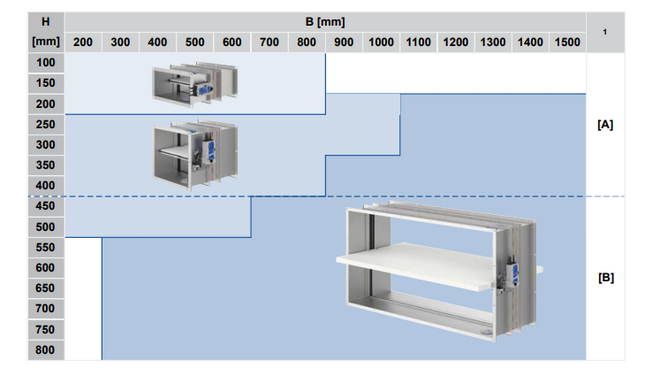

1) Disposición del actuador con muelle de retorno
[A] = disposición horizontal
[B] = disposición vertical

En caso de incendio las compuertas cortafuego de TROX se encargan de realizar el cierre entre sectores de incendio evitando el paso del fuego y el humo a través de la red de conductos de aire. En caso de fuego, las compuertas cortafuego se disparan al alcanzar los 72 °C o 95 °C (indicadas para uso en sistemas de ventilación con aire caliente) con un fusible bimetálico. El mecanismo de disparo es accesible y se puede comprobar desde el exterior. Opcionalmente, se pueden disponer de uno o dos finales de carrera para indicar la posición de la lama de la compuerta.

¹ Las temperaturas de funcionamiento pueden ser diferentes para unidades con accesorios. Solicitar detalles para instalación en otras tipologías de pared

* Valores considerando un flujo uniforme antes y después de la compuerta cortafuego
³ Se debe evitar la condensación y la entrada de aire primario húmedo ya que pueden afectar el funcionamiento de la compuerta.
⁴ Compuerta con junta para tamaños 1 y 2, compuerta con junta en perfil de tope de recorrido para tamaño 3.

Consultar la descripción de funcionamiento según tamaño.

1 Serie
FK2-EU Compuerta cortafuego

2 Ejecución
No requiere entrada: variante estándar
1 pintada en negro RAL 7001
2 carcasa en acero inoxidable
7 lama de compuerta impregnada
1 – 7 carcasa pintada en RAL 7001 y lama de compuerta
impregnada
2 – 7 carcasa en acero inoxidable y lama impregnada
W3 con fusible bimetálico 95 °C
(sólo para instalaciones de ventilación con aire caliente)
B4 con fusible bimetálico a 72 °C
WB4 con fusible bimetálico a 95 °C
(sólo para instalaciones de ventilación con aire caliente)

3 País de destino
DE Alemania
CH Suiza
AT Austria
NL Países Bajos
GB Gran Bretaña
ES España
Otros países de destino, por favor indicar

4 Tamaño nominal [mm]
B × H × L

5 Accesorios 1
Sin código: sin
ES2
E31
EW2
GM2, 3
WA2
WE2
GL1002, 3
GL1252, 3
GL1502, 3
GL1752, 3

6 Accesorios 2
Sin código: sin
0A – FR

7 Accesorios
Z00 – ZA14
1 Sólo para FK2-EU con L = 305 mm

2 Sólo para FK2-EU con L = 500 mm
3 No es posible combinar con Z...RM y ZA12
4 Sólo para accesorios Z00 – Z03 y Z00EX – Z03EX

1 Serie
FK2-EU Compuerta cortafuego

2 Ejecución
1-7-ODA1 carcasa pintada en RAL 7001, lama de compuerta
impregnada y carcasa de compuerta con aislamiento (Armaflex Ultima 32 mm)

3 País de destino
DE Alemania
CH Suiza
AT Austria
NL Países Bajos
GB Gran Bretaña
ES España
Otros países de destino, por favor indicar

4 Tamaño nominal [mm]
B × H × L

5 Accesorios 1
Sin código: sin2

6 Accesorios 2
Sin código: sin3

7 Accesorios
Z43, Z45, Z60, Z61, ZA07, ZL09, ZL10, ZL11, ZB01, ZA14
1 ODA sólo con temperatura de disparo 72 °C
2 ODA no en combinación con accesorios 1
3 Accesorios 2 no pueden suministrarse montados en fábrica, se
deberán pedir por separado

1 Serie
FK2-EU Compuerta cortafuego

3 País de destino
DE Alemania
CH Suiza
AT Austria
NL Países Bajos
GB Gran Bretaña
ES España
Otros países de destino, por favor indicar

4 Tamaño nominal [mm]
B × H × L

5 Accesorios 1
Sin código: sin
ES2
E31
EW2
GM2
GL1002
GL1252
GL1502
GL1752

6 Accesorios 2
AA Rejillas de protección a ambos extremos

7 Accesorios
Z00 - ZB01
1 Sólo para FK2-EU con L = 305 mm
2 Sólo para FK2-EU con L = 500 mm
En Alemania, se deben tener en cuenta la siguiente normativa
para cierre de una unidad de paso de aire
Si se van a utilizar compuertas cortafuego con un elemento de
cierre puramente mecánico como unidad para paso de aire, se
deben respetar las normativa local de construcción. Esto puede
requerir la aprobación de la autoridad de construcción. Se
deberá tener en cuenta dichas normativas. Por lo general, el uso
de unidades de cierre antes de la compuerta está restringido en
los sistemas de presurización.

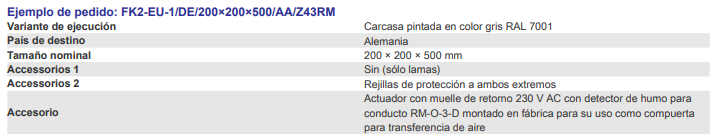

1 Serie
FK2-EU Compuerta para paso de aire1

3 País de destino
DE Alemania
CH Suiza
AT Austria
NL Países Bajos
GB Gran Bretaña
ES España
Otros países de destino, por favor indicar

4 Tamaño nominal [mm]
B × H × L

5 Accesorios 1
Sin código: sin
ES
E3
EW
GM2
GL1002
GL1252
GL1502
GL1752
6 Accesorios 2
AA Rejillas de protección a ambos extremos

7 Accesorios
Z43RM, Z45RM, ZA12
1 De aplicación en Alemania:
Uso de la compuerta para paso de aire en cumplimiento con las
especificaciones generales de aprobación
2 Instalación del detector RM-O-3-D en la consola delante o
detrás de la lama de regulación

Descargas

Información sobre el producto

Impresión web FK2-EU
Hoja de datos de producto FK2-EU

FK2-EU_PD_2023_02_28_DE_es 4,2 MB pdf
Product data sheet FK2-EU

FK2-EU_PD_2022_11_02_DE_en Product data sheet 4,5 MB pdf

Catálogos

Folleto técnico FK2-EU

FK2-EU_PD_2023_02_28_DE_es 4,2 MB pdf
One damper for everything. FK2-EU

SF_2020_09_Kurzinformation_FK2_EU_DE_en_web Brochure 420 KB pdf

Certificados

ATEX - CE declaration of conformity

FK2-EU_CE_ATEX_2022_07_06_DE_en Certificate 1,8 MB pdf
ATEX Certificate FK2-EU

FK2-EU_CE_ATEX_2022_03_22_DE_en Certificate 1 MB pdf
Declaración de Prestaciones FK2-EU

DoP/FK2-EU/DE/002 380 KB pdf
Declaration of hygiene conformity Type FK2-EU

FK2-EU_HC_2022_01_03_DE_en Hygiene certificate 1,4 MB pdf
Declaration of performance FK2-EU

FK2-EU_DoP_2022_04_DE_en Declaration of performance 8 MB pdf
EC declaration of conformity Type FK2-EU

FK2-EU_CE_2020_03_GB_en EC declaration of conformity 240 KB pdf
EU declaration of conformity Type FK2-EU

FK2-EU_CE-ATEX_2021_01_de_en Certificate 210 KB pdf
Environmental Product Declaration FK2-EU

FK2-EU_EPD_2024_03_DE_en Environmental Product Declarations 1,2 MB pdf
Leakage classification of TROX ventilation components

LC_v1_2023_11_DE_en Certificate 650 KB pdf

Manuales de funcionamiento

Explosion-protected fire damper Type FK2-EU

FK2-EU-ATEX_A00000081822_V2_2023_05_GB_en Supplementary Operating Manual 1,9 MB pdf
Installation and operating manual fire dampers FK2-EU

FK2-EU_IOM_A00000092715_V1_2022_06_GB_en Installation and operating manual 11 MB pdf
Installation and operating manual short version - FK2-EU

FK2-EU_SV_IOM_A00000092717_V1_2022_03_GB_en Short version 2,6 MB pdf

Al hacer clic en el botón, nos permite brindarle una excelente experiencia en el sitio web y que los procesos de compra sean más sencillos. Estas cookies incluyen aquellas que son necesarias para el funcionamiento del sitio y para el control de nuestros servicios y aplicaciones, así como los que se utilizan únicamente con fines estadísticos, para configuraciones de conveniencia o para mostrar contenido personalizado. Puede decidir qué categorías desea permitir y puede ajustar la configuración de uso de datos según sus requisitos individuales. Tenga en cuenta que, según la configuración que haya seleccionado, es posible que no todas las funciones de la página estén disponibles. Puede cambiar su selección en cualquier momento.

TÉCNICAMENTE NECESARIO

Estas cookies son necesarias para el correcto funcionamiento de nuestro sitio web y no se pueden desactivar. Como regla general, estas cookies se configuran solo en respuesta a las acciones realizadas por usted, como configurar sus preferencias de privacidad o llenar el carrito de compras. Además, se integran funcionalidades relevantes para la seguridad o soporte a través de un chat web dedicado, incluidas todas las cookies de sesión de TROX establecidas después de iniciar sesión como cliente. Puedes configurar tu navegador para bloquear estas cookies o notificarle sobre ellas. Sin embargo, como resultado, es posible que algunas áreas del sitio web no funcionen según lo previsto.

FK2-EU

FK2-EU
