Serie DLQ · ADLQ
00132970_0
Serie DLQ · ADLQ

DLQ

Cuatro salidas para el aire de impulsión mediante deflectores de aire fijos - placa frontal de difusor de chapa de acero

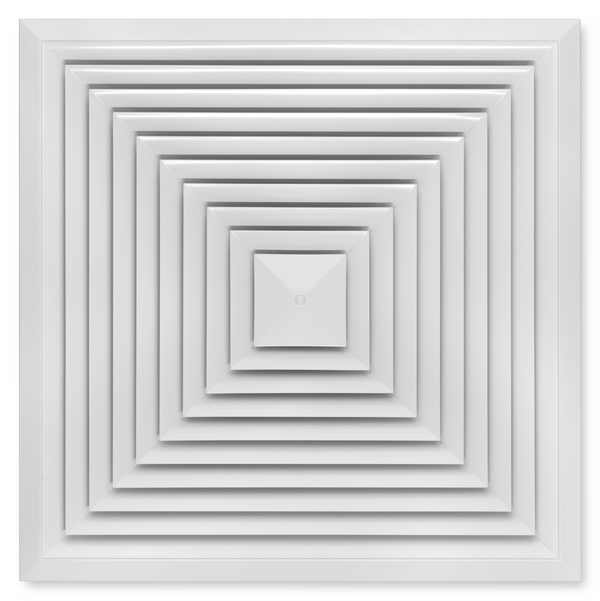

Difusores de techo de placa cuadrada

  • Tamaños nominales 250, 300, 400, 500, 600, 625
  • Rango de caudales de aire 20 – 700 l/s o 72 – 2520 m³/h
  • Frontal de difusor cuadrado
  • Placa frontal del difusor de chapa de acero pintada al polvo
  • Para impulsión y extracción de aire
  • Para instalaciones de caudal de aire constante y variable
  • Indicado para cualquier sistema de techo
  • Elevada inducción con rápida reducción de la diferencia de temperatura y de la velocidad del aire


Equipamiento opcional y accesorios

  • Superficie vista con acabado pintado en cualquier color de la carta RAL CLASSIC
  • Conexión a conducto horizontal o vertical
  • Chapas de cierre para el ajuste de la dirección de salida del aire
  • Instalación mediante travesaño para conducto sin plenum
  • Plenum con compuerta de equilibrado y toma de presión

Actualizando el código de pedido
Guardar la configuración
Calculando precio
Actualizando los datos técnicos
  • Imágenes
Texto para especificación:
Actualizando el texto para especificación
Mostrar texto completo Ocultar texto completo
Inicializar el código de pedido

Aplicación

Aplicación

  • Los difusores de techo Serie DLQ se emplean para impulsión y retorno de aire en instalaciones de confort
  • Elemento de atractivo diseño para la propiedad y el arquitecto que satisface las exigencias estéticas de cualquier espacio
  • Descarga de aire en cuatro direcciones para una ventilación por mezcla de aire
  • Elevada inducción con rápida reducción de la diferencia de temperatura y de la velocidad del aire
  • Para instalaciones de caudal de aire constante y variable
  • Para impulsión de aire a la sala con un diferencial de temperaturas desde –10 hasta +10 K
  • Indicado para salas con alturas de hasta 4 m (perfil de baja silueta indicado para techos suspendidos)
  • Indicado para cualquier sistema de techo

Características especiales:

  • Cuatro direcciones de descarga de aire
  • Placa frontal del difusor de chapa de acero galvanizado
  • Indicado para cualquier sistema de techo
  • Conexión a conducto horizontal o vertical

Tamaños nominales

  • 250, 300, 400, 500, 600, 625

Aplicación

  • Los difusores de techo Serie DLQ se emplean para impulsión y retorno de aire en instalaciones de confort
  • Elemento de atractivo diseño para la propiedad y el arquitecto que satisface las exigencias estéticas de cualquier espacio
  • Descarga de aire en cuatro direcciones para una ventilación por mezcla de aire
  • Elevada inducción con rápida reducción de la diferencia de temperatura y de la velocidad del aire
  • Para instalaciones de caudal de aire constante y variable
  • Para impulsión de aire a la sala con un diferencial de temperaturas desde –10 hasta +10 K
  • Indicado para salas con alturas de hasta 4 m (perfil de baja silueta indicado para techos suspendidos)
  • Indicado para cualquier sistema de techo

Características especiales:

  • Cuatro direcciones de descarga de aire
  • Placa frontal del difusor de chapa de acero galvanizado
  • Indicado para cualquier sistema de techo
  • Conexión a conducto horizontal o vertical

Tamaños nominales

  • 250, 300, 400, 500, 600, 625

Descripción

Variante

  • Frontal de difusor cuadrado


Conexión

  • A: Sólo placa frontal de difusor
  • AR: Marco frontal para conexión vertical a conducto
  • AG: Compuerta de regulación para conexión vertical
  • C: Compuerta de mariposa para conexión vertical a conducto
  • AK: Con plenum para conexión horizontal a conducto

Partes y características

  • Placa frontal de difusor cuadrada con deflectores de aire fijos
  • Marco de la placa frontal del difusor
  • Sencilla instalación de la placa frontal del difusor mediante tornillo central y tapón decorativo

Accesorios

  • Junta de labio

Características constructivas

  • Boca de conexión para redes de conductos circulares en cumpliminento con EN 1506 o EN 13180

Materiales y acabados

  • Placa frontal del difusor con marco para conexión y compuerta de corredera de chapa de acero
  • AK: Plenum y travesaño de chapa de acero galvanizado
  • X: Plenum de plástico y chapa de acero galvanizado
  • Junta de labio de goma
  • Accesorios con tratamiento por inmersión color negro RAL 9005
  • Placa frontal del difusor pintada al polvo en color blanco RAL 9010
  • P1: Pintado al polvo en cualquier color de la carta RAL CLASSIC

Normativas y pautas

  • La potencia sonora del ruido generado por el aire se mide en cumplimiento con EN ISO 5135.

Mantenimiento

  • No requieren de mantenimiento, ya que la ejecución y los materiales no son susceptibles al desgaste
  • Acceso para inspección y limpieza en cumplimiento con VDI 6022

Variante

  • Frontal de difusor cuadrado


Conexión

  • A: Sólo placa frontal de difusor
  • AR: Marco frontal para conexión vertical a conducto
  • AG: Compuerta de regulación para conexión vertical
  • C: Compuerta de mariposa para conexión vertical a conducto
  • AK: Con plenum para conexión horizontal a conducto

Partes y características

  • Placa frontal de difusor cuadrada con deflectores de aire fijos
  • Marco de la placa frontal del difusor
  • Sencilla instalación de la placa frontal del difusor mediante tornillo central y tapón decorativo

Accesorios

  • Junta de labio

Características constructivas

  • Boca de conexión para redes de conductos circulares en cumpliminento con EN 1506 o EN 13180

Materiales y acabados

  • Placa frontal del difusor con marco para conexión y compuerta de corredera de chapa de acero
  • AK: Plenum y travesaño de chapa de acero galvanizado
  • X: Plenum de plástico y chapa de acero galvanizado
  • Junta de labio de goma
  • Accesorios con tratamiento por inmersión color negro RAL 9005
  • Placa frontal del difusor pintada al polvo en color blanco RAL 9010
  • P1: Pintado al polvo en cualquier color de la carta RAL CLASSIC

Normativas y pautas

  • La potencia sonora del ruido generado por el aire se mide en cumplimiento con EN ISO 5135.

Mantenimiento

  • No requieren de mantenimiento, ya que la ejecución y los materiales no son susceptibles al desgaste
  • Acceso para inspección y limpieza en cumplimiento con VDI 6022

Información técnica

Funcionamiento, DATOS TÉCNICOS, Selección rápida, Texto para especificación

  • Funcionamiento
  • DATOS TÉCNICOS
  • Selección rápida
  • Texto para especificación

Descripción de funcionamiento

Los difusores de techo dirigen el aire desde el sistema de climatización a la sala. El flujo de aire resultante provoca la inducción de un elevado caudal de aire existente en la sala, reduciendo de manera rápida la velocidad del aire y la diferencia de temperatura existente entre el aire impulsado y el aire de la sala. Los difusores de techo permiten mover elevados caudales de aire. El resultado es una correcta ventilación por mezcla de aire con escasa turbulencia en la zona de ocupación.

Los difusores de techo Serie DLQ disponen de deflectores de aire fijos. Cuatro salidas para descarga de aire. Rango de diferencias de temperatura del aire que se impulsa a la sala desde –10 hasta +10 K.

Para dar a la sala de una estética uniforme, los difusores lineales Serie DLQ se utilizan para el extracción de aire.

Descripción de funcionamiento

Los difusores de techo dirigen el aire desde el sistema de climatización a la sala. El flujo de aire resultante provoca la inducción de un elevado caudal de aire existente en la sala, reduciendo de manera rápida la velocidad del aire y la diferencia de temperatura existente entre el aire impulsado y el aire de la sala. Los difusores de techo permiten mover elevados caudales de aire. El resultado es una correcta ventilación por mezcla de aire con escasa turbulencia en la zona de ocupación.

Los difusores de techo Serie DLQ disponen de deflectores de aire fijos. Cuatro salidas para descarga de aire. Rango de diferencias de temperatura del aire que se impulsa a la sala desde –10 hasta +10 K.

Para dar a la sala de una estética uniforme, los difusores lineales Serie DLQ se utilizan para el extracción de aire.


Tamaños nominales

250, 300, 400, 500, 600, 625 mm

Caudal mínimo de aire

20 – 250 l/s o 72 – 900 m³/h

Caudal de aire máximo con LWA ≅ 50 dB(A)

575 – 700 l/s o 2070 – 2520 m³/h

Diferencia de temperatura de impulsión

desde –10 hasta +10 K


Las tablas de selección rápida proporcionan un buen resumen de los caudales de aire y sus correspondientes niveles de potencia sonora y pérdida de carga.

El caudal de aire máximo influye en la potencia sonora de aprox., 50 dB (A).

Con nuestro programa Easy Product Finder se pueden generar técnicos para otras configuraciones de funcionamiento.

Las tablas de selección rápida proporcionan un buen resumen de los caudales de aire y sus correspondientes niveles de potencia sonora y pérdida de carga.

El caudal de aire máximo influye en la potencia sonora de aprox., 50 dB (A).

Con nuestro programa Easy Product Finder se pueden generar técnicos para otras configuraciones de funcionamiento.

DLQ-A, DLQ-AR (impulsión de aire), potencia sonora y pérdida total de carga

Tamaño V Δpt LWA
Tamaño l/s m³/h Pa dB(A)

250

20

72

3

<15

250

55

198

20

26

250

95

342

59

40

250

130

468

111

50

300

35

126

2

<15

300

95

342

18

24

300

155

558

47

38

300

210

756

87

50

400

75

270

2

<15

400

190

684

13

25

400

310

1116

35

38

400

430

1548

68

50

500

135

486

2

<15

500

295

1062

10

27

500

455

1638

23

39

500

615

2214

43

50

600

220

792

2

15

600

380

1440

8

34

600

535

1980

15

43

600

690

2484

24

50

625

250

900

2

20

625

400

1440

6

34

625

550

1980

12

43

625

700

2520

19

50
