Marco de montaje para rejillas de ventilación


00157189_0

ER – Marco para rejilla

Marcos de montaje de chapa de acero galvanizado, para una instalación rápida y sencilla de las rejillas de ventilación

Marco de montaje para una instalación rápida y sencilla de las rejillas de ventilación, también para instalación con mortero en pared con elementos de fijación

  • Tramos en ángulo de acero galvanizado
  • Elementos de fijación preformados
  • Tramos de marco sueltos con lengüeta para unión

Aplicación

Aplicación

  • Para instalación de rejillas de ventilación en paredes y antepechos de ventana
  • El marco de montaje permite una instalación rápida, sencilla y precisa de las rejillas de ventilación
  • Requerido para la instalación de rejillas y rejillas en disposición horizontal con fijación oculta o mediante muelles
  • Los marcos de montaje permiten crear los orificios de instalación al mismo tiempo que se construye la pared o el techo, de este modo se evita que las rejillas sufran daños o se ensucien durante el proceso de construcción.

Aplicación

  • Para instalación de rejillas de ventilación en paredes y antepechos de ventana
  • El marco de montaje permite una instalación rápida, sencilla y precisa de las rejillas de ventilación
  • Requerido para la instalación de rejillas y rejillas en disposición horizontal con fijación oculta o mediante muelles
  • Los marcos de montaje permiten crear los orificios de instalación al mismo tiempo que se construye la pared o el techo, de este modo se evita que las rejillas sufran daños o se ensucien durante el proceso de construcción.

Descripción

Partes y características

  • Marco de montaje formado por perfiles en ángulo

Materiales y acabados

  • Marcos de instalación de chapa de acero galvanizado, con lengüetas para fijación

Mantenimiento

  • No requieren de mantenimiento, ya que la ejecución y los materiales no son susceptibles al desgaste
  • Acceso para inspección y limpieza en cumplimiento con VDI 6022

Partes y características

  • Marco de montaje formado por perfiles en ángulo

Materiales y acabados

  • Marcos de instalación de chapa de acero galvanizado, con lengüetas para fijación

Mantenimiento

  • No requieren de mantenimiento, ya que la ejecución y los materiales no son susceptibles al desgaste
  • Acceso para inspección y limpieza en cumplimiento con VDI 6022

Información técnica

Código de pedido

  • Código de pedido
00269125_0

 Serie
ER       Marco de montaje para rejillas



 Variante
A1       Anchura de marco frontal 12.5 mm para ASL, AT, VAT, AH, AWT, TR, TRS, TRS-K, AGS
B1       Anchura de marco frontal 5 mm para X-GRILLE Cover, X-GRILLE estándar, AT, VAT, AH
M1       Anchura de marco frontal 12.5 mm (sección longitudinal) y 5 mm (sección transversal) para SL

 Tamaño [mm]
       L × H

00269125_0
00269131_0

  • Cualquier accesorio se deberá definir en el código de pedido de las rejillas de ventilación.
  • Los marcos de montaje se deben pedir por separado



Ejecuciones

  • Ejecuciones

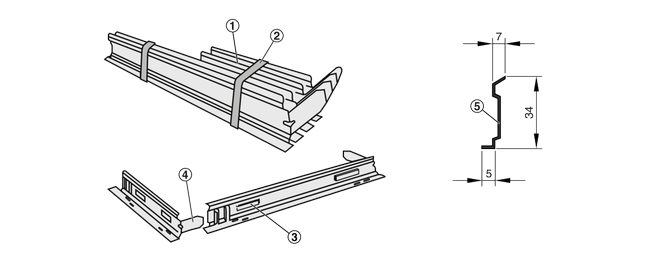

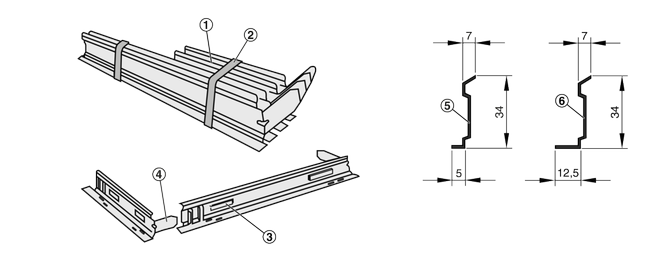

Marco de montaje ER 12.5 para rejillas de ventilación y rejas para instalación a intemperie WGK
00145971_0
① Secciones del marco
② Cinta con código de color
③ Lengüeta para fijación
④ Junta
⑤ Perfil del marco

Nota: cinta transparente

00145971_0
00137794_0
00137818_0
Marco de montaje para rejillas de ventilación trox_blau20 Serie de rejilla Cinta con código de color para marcos de instalación Cinta con código de color para marcos de instalación Cinta con código de color para marcos de instalación trox_blau20 Serie de rejilla ER 12.5 ER 5 ER 12.5/5 trox_blau20 Serie de rejilla Transparente Marrón Rojo trox_blau20

Para instalación en pared, antepecho de ventana y conducto rectangular

 trox_blau_20_CMYK
trox_blau_20_CMYK
trox_blau_20_CMYK
trox_blau20

X-GRILLE con marco

–

B1

–

 trox_blau20

X-GRILLE estándar

–

B1

–

 trox_blau20

ASL

A1

–

–

 trox_blau20

AT

A1

B1

–

 trox_blau20

VAT

A1

B1

–

 trox_blau20

AH

A1

B1

–

 trox_blau20

AWT

A1

–

–

 trox_blau20

SL

–

–

M1

 trox_blau20

TR

A1

–

–

 trox_blau20

TRS

A1

–

–

 trox_blau20

TRSK

A1

–

–

 trox_blau20

Instalación en puerta

 trox_blau_20_CMYK
trox_blau_20_CMYK
trox_blau_20_CMYK
trox_blau20

AGS

A1

–

–

Marco de montaje para rejillas de ventilación

Serie de rejilla Cinta con código de color para marcos de instalación
Serie de rejilla ER 12.5 ER 5 ER 12.5/5
Serie de rejilla Transparente Marrón Rojo

Para instalación en pared, antepecho de ventana y conducto rectangular


X-GRILLE con marco

–

B1

–

X-GRILLE estándar

–

B1

–

ASL

A1

–

–

AT

A1

B1

–

VAT

A1

B1

–

AH

A1

B1

–

AWT

A1

–

–

SL

–

–

M1

TR

A1

–

–

TRS

A1

–

–

TRSK

A1

–

–

Instalación en puerta


AGS

A1

–

–


La tabla muestra los pesos nominales disponibles

La tabla muestra los pesos nominales disponibles

Detalles de instalación

  • Detalles de instalación

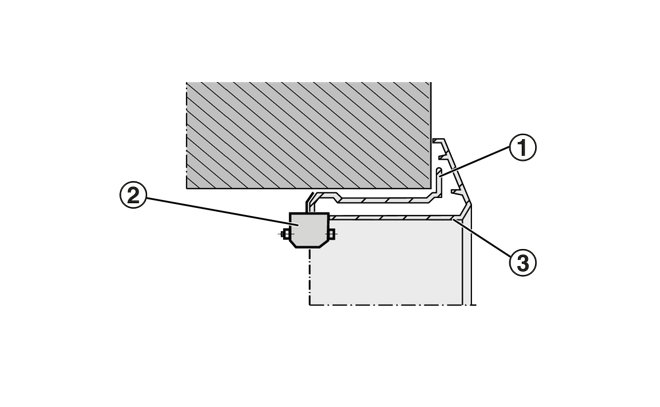

Dimensiones para instalación del marco de montaje ER de rejillas de ventilación
00151431_0
① Marco de montaje
② Lengüeta para fijación


00151431_0
00151408_0
00151424_0

Instalación y puesta en servicio

Antes de su instalación con mortero

  • Doblar las lengüetas para fijación

Después de su instalación con mortero

  • Alinear la rejilla de ventilación con el marco de montaje y fijarla

Información general para instalación

  • La instalación y ajustes se realizarán en obra


Rejilla

  • El marco para instalación está compuesto de cuatro secciones
  • Presionar para unir las partes
  • Para instalación en pared: abril las lengüetas, introducirlas en el mortero
  • Taladros para fijación incluidos en el marco de fijación con tornillos y remaches para otro tipo de superficies


Tramo para disposición continua

  • Montar los marcos para instalación
  • Atornillar los tramos finales e intermedios de la rejilla para una disposición continua


Los diagramas ilustran como llevar a cabo su instalación.

Instalación y puesta en servicio

Antes de su instalación con mortero

  • Doblar las lengüetas para fijación

Después de su instalación con mortero

  • Alinear la rejilla de ventilación con el marco de montaje y fijarla

Información general para instalación

  • La instalación y ajustes se realizarán en obra


Rejilla

  • El marco para instalación está compuesto de cuatro secciones
  • Presionar para unir las partes
  • Para instalación en pared: abril las lengüetas, introducirlas en el mortero
  • Taladros para fijación incluidos en el marco de fijación con tornillos y remaches para otro tipo de superficies


Tramo para disposición continua

  • Montar los marcos para instalación
  • Atornillar los tramos finales e intermedios de la rejilla para una disposición continua


Los diagramas ilustran como llevar a cabo su instalación.
