Serie TRS-R

Rejillas de ventilación fabricadas en chapa de acero galvanizado con lamas verticales regulables de manera individual para instalación en conducto circular

Rejilla de ventilación con lamas aerodinámicas que evitan la entrada de gotas

  • Tamaños nominales 225 × 75 – 1225 × 225 mm
  • Rango de caudales de aire 11 – 930 l/s o 40 – 3348 m³/h
  • Rejilla fabricada en chapa de acero galvanizado
  • Marco frontal con taladros avellanados, anchura 27 mm


Equipamiento opcional y accesorios

  • Rejilla frontal en color RAL CLASSIC
  • Accesorios para regulación de caudal y contol de la dirección de salida del aire

TRS-R/825×225 00136117_0


  • Aplicación
  • Descripción

Aplicación

  • Rejilla de ventilación Serie TRS-R para impulsión o retorno de aire indicada para zonas de confort y zonas industriales
  • Impulsión de aire para ventilación por mezcla de aire
  • Lamas regulables para adaptarse a las diferentes exigencias de la sala
  • Para instalaciones de caudal de aire constante y variable
  • Para impulsión de aire a la sala con un diferencial de temperaturas desde –12 hasta +4 K
  • Para instalación en conducto circular

Características especiales:

  • Lamas regulables de manera individual

Tamaños nominales

  • Longitud nominal: 225, 325, 425, 525, 625, 825, 1025, 1225 mm
  • Altura nominal: 75, 125, 225 mm


Otras dimensiones bajo pedido

Aplicación

  • Rejilla de ventilación Serie TRS-R para impulsión o retorno de aire indicada para zonas de confort y zonas industriales
  • Impulsión de aire para ventilación por mezcla de aire
  • Lamas regulables para adaptarse a las diferentes exigencias de la sala
  • Para instalaciones de caudal de aire constante y variable
  • Para impulsión de aire a la sala con un diferencial de temperaturas desde –12 hasta +4 K
  • Para instalación en conducto circular

Características especiales:

  • Lamas regulables de manera individual

Tamaños nominales

  • Longitud nominal: 225, 325, 425, 525, 625, 825, 1025, 1225 mm
  • Altura nominal: 75, 125, 225 mm


Otras dimensiones bajo pedido

Ejecuciones

  • TRS-K-KA: Rejilla con lamas verticales
  • TRS-R-RD: Rejilla con lamas verticales y horizontales regulables de manera individual

Partes y características

  • Marco biselado
  • Lamas horizontales regulables de manera individual
  • Junta perimetral montada en fábrica
  • RD: Lamas regulables de manera individual para control de la dirección de salida del aire

Accesorios para regulación

  • RS, R5: Para regulación del caudal de aire

Características constructivas

  • Lamas dispuestas de manera asimétrica
  • Marco frontal con taladros avellanados


Indicada para diámetro de conducto circular

  • H = 75 mm: Ø150 – 400 mm (con accesorio -5 y L desde 825 mm: Ø224 – 400 mm)
  • H = 125 mm: Ø300 – 900 mm
  • H = 225 mm: Ø600 – 2400 mm

Materiales y acabados

  • Marco y lamas de chapa de acero galvanizado
  • P1: Marco y lamas pintadas al polvo color RAL CLASSIC

Normativas y pautas

  • La potencia sonora del ruido de aire regenerado se mide en cumplimiento con EN ISO 5135.

Mantenimiento

  • No requieren de mantenimiento, ya que la ejecución y los materiales no son susceptibles al desgaste
  • Acceso para inspección y limpieza en cumplimiento con VDI 6022

Ejecuciones

  • TRS-K-KA: Rejilla con lamas verticales
  • TRS-R-RD: Rejilla con lamas verticales y horizontales regulables de manera individual

Partes y características

  • Marco biselado
  • Lamas horizontales regulables de manera individual
  • Junta perimetral montada en fábrica
  • RD: Lamas regulables de manera individual para control de la dirección de salida del aire

Accesorios para regulación

  • RS, R5: Para regulación del caudal de aire

Características constructivas

  • Lamas dispuestas de manera asimétrica
  • Marco frontal con taladros avellanados


Indicada para diámetro de conducto circular

  • H = 75 mm: Ø150 – 400 mm (con accesorio -5 y L desde 825 mm: Ø224 – 400 mm)
  • H = 125 mm: Ø300 – 900 mm
  • H = 225 mm: Ø600 – 2400 mm

Materiales y acabados

  • Marco y lamas de chapa de acero galvanizado
  • P1: Marco y lamas pintadas al polvo color RAL CLASSIC

Normativas y pautas

  • La potencia sonora del ruido de aire regenerado se mide en cumplimiento con EN ISO 5135.

Mantenimiento

  • No requieren de mantenimiento, ya que la ejecución y los materiales no son susceptibles al desgaste
  • Acceso para inspección y limpieza en cumplimiento con VDI 6022

Información técnica

Funcionamiento, DATOS TÉCNICOS, SELECCIÓN RÁPIDA, TEXTO PARA ESPECIFICACIÓN, CÓDIGO DE PEDIDO

  • Funcionamiento
  • DATOS TÉCNICOS
  • SELECCIÓN RÁPIDA
  • TEXTO PARA ESPECIFICACIÓN
  • CÓDIGO DE PEDIDO

Descripción de funcionamiento

Las rejillas de ventilación son unidades terminales de aire para impulsión y retorno indicadas para instalación en sistemas de climatización. Son las encargadas de impulsar aire a la sala. Disponen de lamas de aire regulables que permiten adaptar la dirección de salida del aire según las necesidades de la sala. El resultado es una ventilación por mezcla de aire en zonas de confort y zonas industriales, con una buena cobertura de toda la estancia.

La inducción muestra la caída de la vena de aire, p.e. la velocidad del flujo de aire disminuye a medida que la distancia con la rejilla se incrementa. Se denomina alcance de la vena a la distancia en que la velocidad del aire alcanza un determinado valor, p.e. 0.2 m/s. El caudal de aire impulsado por las rejillas de pared situadas cerca del techo tiene mayor alcance que una impulsión libre (desde una rejilla que no se instala próxima al techo). Los alcances de las rejillas individuales, grupos de rejillas y rejillas en disposición continua son diferentes.

En modo refrigeración, es necesario tener en cuenta la desviación del flujo de aire hacia la zona de ocupación, que aumenta a medida que disminuye la velocidad de descarga y aumenta la diferencia de temperatura del aire de impulsión y el de la sala. En modo calefacción, la desviación del flujo de aire se produce hacia el techo. Esto no provoca efecto adverso alguno en la velocidad del flujo de aire en la zona de ocupación, pero puede afectar a la ventilación global de la estancia.

Descripción de funcionamiento

Las rejillas de ventilación son unidades terminales de aire para impulsión y retorno indicadas para instalación en sistemas de climatización. Son las encargadas de impulsar aire a la sala. Disponen de lamas de aire regulables que permiten adaptar la dirección de salida del aire según las necesidades de la sala. El resultado es una ventilación por mezcla de aire en zonas de confort y zonas industriales, con una buena cobertura de toda la estancia.

La inducción muestra la caída de la vena de aire, p.e. la velocidad del flujo de aire disminuye a medida que la distancia con la rejilla se incrementa. Se denomina alcance de la vena a la distancia en que la velocidad del aire alcanza un determinado valor, p.e. 0.2 m/s. El caudal de aire impulsado por las rejillas de pared situadas cerca del techo tiene mayor alcance que una impulsión libre (desde una rejilla que no se instala próxima al techo). Los alcances de las rejillas individuales, grupos de rejillas y rejillas en disposición continua son diferentes.

En modo refrigeración, es necesario tener en cuenta la desviación del flujo de aire hacia la zona de ocupación, que aumenta a medida que disminuye la velocidad de descarga y aumenta la diferencia de temperatura del aire de impulsión y el de la sala. En modo calefacción, la desviación del flujo de aire se produce hacia el techo. Esto no provoca efecto adverso alguno en la velocidad del flujo de aire en la zona de ocupación, pero puede afectar a la ventilación global de la estancia.


Tamaños nominales

desde 225 × 75 hasta 1225 × 225 mm

Caudal mínimo de aire

11 – 275 l/s o 40 – 990 m³/h

Caudal máximo de aire, con LWA máx. 40 dB(A) sin accesorios

62 – 930 l/s o 223 – 3348 m³/h

Diferencia de temperatura de impulsión

entre –12 y +4 K

Rango de caudal de aire impulsión de aire


Área geométrica libre

H L [mm]
H 225 325 425 525 625 825 1025 1225
H Ageo
mm

75

0,007

0,011

0,015

0,018

0,022

0,029

0,036

0,043

125

0,015

0,022

0,030

0,037

0,044

0,059

0,074

0,089

225


0,045

0,060

0,075

0,090

0,119

0,149

0,179


Área efectiva para salida de aire (impulsión de aire)

H L [mm]
H 225 325 425 525 625 825 1025 1225
H Aeff
mm

75

0,007

0,011

0,014

0,018

0,021

0,029

0,036

0,043

125

0,014

0,021

0,029

0,036

0,043

0,057

0,072

0,086

225


0,043

0,057

0,072

0,086

0,114

0,142

0,172


Ärea de descarga efectiva de aire

H L [mm]
H 225 325 425 525 625 825 1025 1225
H Aeff
mm

75

0,006

0,009

0,011

0,014

0,016

0,022

0,028

0,033

125

0,011

0,016

0,022

0,028

0,033

0,044

0,055

0,066

225


0,033

0,044

0,055

0,066

0,090

0,110

0,134

325



0,066

0,083

0,100

0,134

0,170

0,200

425





0,134

0,180

0,220

0,270

525







0,280

0,340


TRS-R, rango de caudal de aire 00274154_0

× LWA = 40 dB(A) con flujo de aire sin restricción+ LWA = 40 dB(A) con flujo de aire restringido un 50 %

Rejillas de ventilación rectangulares de chapa de acero galvanizado, indicadas para impulsión y retorno de aire. Atractivo marco biselado para instalación en conducto circular

Rejilla lista para instalar, integrada por un marco y por lamas verticales regulables.

Taladros avellanados para fijación de la rejilla a la superficie de instalación.

La potencia sonora del ruido de aire regenerado se mide en cumplimiento con EN ISO 5135.

Características especiales:

  • Lamas regulables de manera individual

Materiales y acabados

  • Marco y lamas de chapa de acero galvanizado
  • P1: Marco y lamas pintadas al polvo color RAL CLASSIC

Datos técnicos

  • Tamaños nominales: desde 225 × 75 hasta 1225 × 225 mm
  • Caudal mínimo de aire (impulsión de aire): 11 – 275 l/s o 40 – 990 m³/h
  • Caudal máximo de aire (impulsión), con LWA máx. 40 dB(A) sin accesorios: 62 – 930 l/s o 223 – 3348 m³/h
  • Diferencia de temperatura del aire impulsado: –12 hasta +4 K

Dimensiones

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Ruido de aire regenerado

  • LWA _______________________ [dB(A)]

Rejillas de ventilación rectangulares de chapa de acero galvanizado, indicadas para impulsión y retorno de aire. Atractivo marco biselado para instalación en conducto circular

Rejilla lista para instalar, integrada por un marco y por lamas verticales regulables.

Taladros avellanados para fijación de la rejilla a la superficie de instalación.

La potencia sonora del ruido de aire regenerado se mide en cumplimiento con EN ISO 5135.

Características especiales:

  • Lamas regulables de manera individual

Materiales y acabados

  • Marco y lamas de chapa de acero galvanizado
  • P1: Marco y lamas pintadas al polvo color RAL CLASSIC

Datos técnicos

  • Tamaños nominales: desde 225 × 75 hasta 1225 × 225 mm
  • Caudal mínimo de aire (impulsión de aire): 11 – 275 l/s o 40 – 990 m³/h
  • Caudal máximo de aire (impulsión), con LWA máx. 40 dB(A) sin accesorios: 62 – 930 l/s o 223 – 3348 m³/h
  • Diferencia de temperatura del aire impulsado: –12 hasta +4 K

Dimensiones

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Ruido de aire regenerado

  • LWA _______________________ [dB(A)]

Este texto para especificación describe las propiedades generales del producto. Con nuestro programa Easy Product Finder se pueden generar textos para otras ejecuciones de producto.

00229889_0

 Serie
TRS-R       Rejilla

 Variantes y accesorios
       Variantes
RA       Rejilla con lamas verticales
RD       PRejilla con lamas verticales y horizontales regulables de manera individual
       Accesorios
RS       Compuerta de corredera para TRS-R-RA
R5       Compuerta de corredera especial para TRS-R-RD



 Tamaño [mm]
       L x H

 Acabado
       Sin entrada: galvanizado
P1       Pintado al polvo, indicar color de la carta RAL CLASSIC

       Grado de brillo
       RAL 9010 50 %
       RAL 9006 30 %
       Resto de colores RAL 70 %

Ejemplo de pedido: TRS-R-R5/825×225/P1-RAL 9010

Accesorios para regulación

Registro con compuerta de corredera especial y lamas de regulación de aire

Tamaño

825 × 225 mm

Acabado

Pintado al polvo color blanco RAL 9010

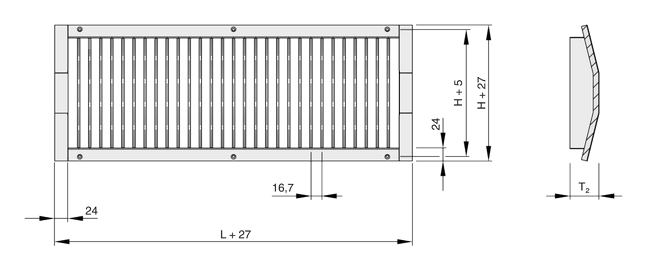

Dimensiones y pesos, Detalles de producto

  • DIMENSIONES Y PESOS
  • DETALLES DE PRODUCTO

La tabla muestra los pesos nominales disponibles

TRS-R-RA

H L [mm]
H 225 325 425 525 625 825 1025 1225
H m
mm kg

75

0,4

0,5

0,7

0,8

0,9

1,2

1,5

1,8

125

0,5

0,7

0,8

1,0

1,2

1,6

1,9

2,3

225


1,0

1,2

1,5

1,8

2,3

2,8

3,3

Los pesos hacen referencia a rejillas de ventilación sin accesorios


TRS-R-RD

H L [mm]
H 225 325 425 525 625 825 1025 1225
H m
mm kg

75

0,5

0,6

0,8

1,0

1,1

1,4

1,8

2,2

125

0,6

0,9

1,0

1,3

1,6

2,1

2,5

3,0

225


1,4

1,8

2,2

2,6

3,4

4,2

5,0

Los pesos hacen referencia a rejillas de ventilación sin accesorios


Dimensiones de conducto circular

Altura nominal Variante Mínimo Máximo
mm Variante mm

75

TRSR

150

400

75

TRSR-5 desde L = 825 mm

224

400

125

Todo

300

900

225

Todo

600

2400


Detalles de instalación, Puesta en servicio, Información general y definiciones

  • Detalles de instalación
  • PUESTA EN SERVICIO
  • INFORMACIÓN GENERAL Y DEFINICIONES
Rejilla de ventilación con fijación por tornillos 00151457_0
① Rejilla de ventilación
② Fijación por tornillos (se suministra en obra)


Instalación y puesta en servicio

  • Para instalación en conducto circular
  • Instalación con o sin marco de montaje
  • Si no se emplea marco de montaje, el marco deberá fijarse con tornillos
  • Si la rejilla se instala en un conducto de espiral de diámetro superior al del conducto, la conexión del conducto eberá remacharse

Instalación y puesta en servicio

  • Para instalación en conducto circular
  • Instalación con o sin marco de montaje
  • Si no se emplea marco de montaje, el marco deberá fijarse con tornillos
  • Si la rejilla se instala en un conducto de espiral de diámetro superior al del conducto, la conexión del conducto eberá remacharse

Regulación de caudal de aire -S 00152134_0

Accesorios -AS, -KS, -RS y Serie ASW

Regulación de caudal de aire

Si varias rejillas se instalan en un mismo conducto, tal vez se requiera del equilibrado de los caudales de aire

  • AG: Compuerta con lamas regulables en disposición opuesta, incluye cierre mediante tornillo
  • AS: Compuerta de corredera regulable, incluye cierre mediante tornillo

Patrón de aire

  • Lamas regulables: Ajuste individual o en grupo de lamas, en función de las condiciones de la sala
  • D, DG: Lamas de regulación dispuestas a 90° con respecto de las lamas frontales, para adaptación a las condiciones de la sala

Regulación de caudal de aire

Si varias rejillas se instalan en un mismo conducto, tal vez se requiera del equilibrado de los caudales de aire

  • AG: Compuerta con lamas regulables en disposición opuesta, incluye cierre mediante tornillo
  • AS: Compuerta de corredera regulable, incluye cierre mediante tornillo

Patrón de aire

  • Lamas regulables: Ajuste individual o en grupo de lamas, en función de las condiciones de la sala
  • D, DG: Lamas de regulación dispuestas a 90° con respecto de las lamas frontales, para adaptación a las condiciones de la sala

Principales dimensiones

L [mm]

Longitud nominal de la rejilla de ventilación

H [mm]

Altura nominal de la rejilla de ventilación

m [kg]

Peso

Definiciones

LWA [dB(A)]

Nivel de potencia sonora del ruido de aire regenerado

V [m³/h] y [l/s]

Caudal de aire

Δpt [Pa]

Pérdida de carga total

lS [m]

Distancia desde la rejilla o el tramo lineal horizontal (alcance)

Principales dimensiones

L [mm]

Longitud nominal de la rejilla de ventilación

H [mm]

Altura nominal de la rejilla de ventilación

m [kg]

Peso

Definiciones

LWA [dB(A)]

Nivel de potencia sonora del ruido de aire regenerado

V [m³/h] y [l/s]

Caudal de aire

Δpt [Pa]

Pérdida de carga total

lS [m]

Distancia desde la rejilla o el tramo lineal horizontal (alcance)

Descargas

Información sobre el producto

Compartir la página

Recomendar la página

La página puede ser recomendada compartiendo este enlace.

Los campos marcados con un asterísco (*) son de obligado cumplimiento.

Contacto

¡Gracias por su mensaje!

Su recomendación ha sido remitida con éxito.

Contacto

Estamos aquí para ayudarle

Visual contact Visual contact

Por favor indique el asunto de su consulta y sus datos de contacto.
Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04

Los campos marcados con un asterísco (*) son de obligado cumplimiento.

Contacto

¡Gracias por su mensaje!

Visual contact Visual contact

Su mensaje se ha recibido con éxito en el buzón del SAT de TROX.
En seguida nos pondremos en contacto con usted.
En caso de que disponga de cuestiones adicionales, puede contactar con nosotros en: Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04

Contacto

Estamos aquí para ayudarle

Visual contact Visual contact

Por favor indique el asunto de su consulta y sus datos de contacto.
Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04

Adjunto (máx. 10MB)

Los campos marcados con un asterísco (*) son de obligado cumplimiento.

Contacto

¡Gracias por su mensaje!

Visual contact Visual contact

Su mensaje se ha recibido con éxito en el buzón del SAT de TROX.
En seguida nos pondremos en contacto con usted.
En caso de que disponga de cuestiones adicionales, puede contactar con nosotros en: Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04
