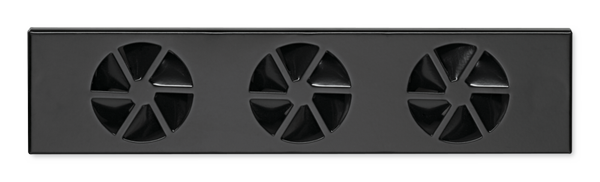

SDRF-K/3


00182010_0

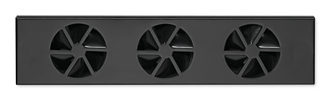

Fijación con muelles


00182005_0
Fijación por tornillos


00182000_0
Fijación con tornillos oculta con tapones decorativos


00179406_0
00182010_0
00182005_0
00182000_0

Serie SDRF

PESO COMPACTO, IDEAL PARA HUELLAS DE ESCALERA

Difusores rotaciones de peldaño rectangulares o circulares

  • Diferentes tamaños nominales con 1 - 6 salidas
  • Rango de caudales de aire 2 – 25 l/s o 7 – 90 m³/h
  • Parrilla de chapa de acero, pintada al polvo
  • Para instalaciones de caudal de aire constante y variable
  • Indicados para falsos suelos diseñados como plenums de presión positiva
  • Instalación en huellas de escalera
  • Fijación con tornillo visto
  • Elevada inducción, que conlleva a una rápida reducción de la diferencia de temperatura y de la velocidad del aire
  • Reducida potencia sonora gracias a una distribución de aire optimizada en el interior del difusor

Equipamiento opcional y accesorios

  • Superficie vista con acabado pintado en cualquier color de la carta RAL CLASSIC
  • Fijación con muelles (oculta)

Aplicación

Aplicación

  • Difusores rotacionales de peldaño serie SDRF especialmente indicados para impulsión de aire en instalaciones de confort
  • Especialmente recomendados para teatros, cines o salas de conciertos
  • Impulsión de aire directamente en la zona de ocupación
  • Impulsión rotacional de aire para ventilación por mezcla de aire
  • El elemento rotacional crea una elevada inducción que provoca una rápida reducción de la diferencia de temperatura y de la velocidad del aire (variante para impulsión de aire)
  • Para instalaciones de caudal de aire constante y variable
  • Para impulsión de aire a la sala con un diferencial de temperaturas desde –6 hasta +6 K
  • Indicados para falsos suelos diseñados como plenums de presión positiva
  • Instalación en huellas de escalera


Características especiales

  • Elevada inducción, que conlleva a una rápida reducción de la diferencia de temperatura y de la velocidad del aire
  • Impulsión de aire en parelo sobre la superficie de instalación
  • Excelente calidad del aire impulsado, directamente sobre la zona de ocupación
  • Instalación en huellas de escalera


Tamaños nominales

  • Nr. de salidas: 1, 2, 3, 4, 5, 6




Descripción

Ejecuciones

  • SDRF-K: Fijación con muelles
  • SDRF-S: Fijación con tornillos


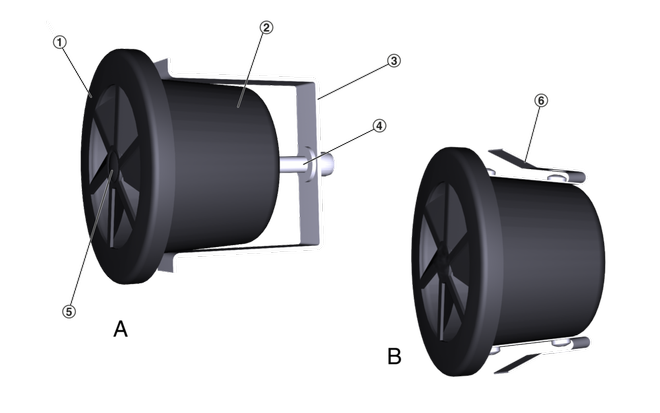

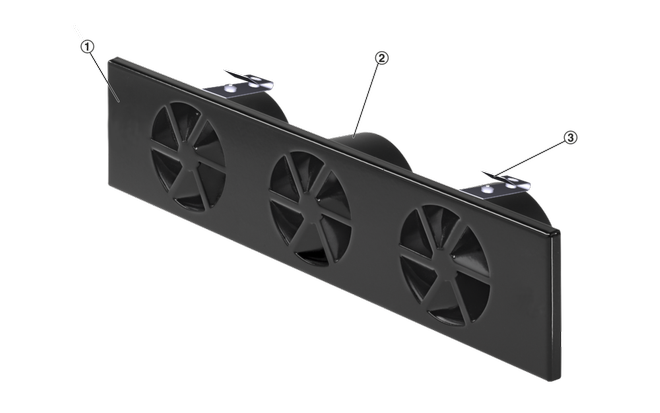

Partes y características

  • Placa frontal de difusor circular con una dirección de salida
  • Placa frontal de difusor rectangular con entre dos y seis direcciones de salida
  • Salidas con deflectores de aire fijos y copa para optimización del caudal de aire impulasdo; las copas disponen de placa trasera perforada para mejorar la descarga de aire
  • Fijación con tornillos (con tapón decorativo) que facilita la instalación de la placa frontal del difusor
  • Opcionalmente, fijación con muelles


Materiales y acabados

  • Placa frontal de difusor de chapa de acero
  • Copas de plástico ABS UL 94, con retardante a ignición V-0
  • Copa color negro RAL 9005
  • Acabado de la placa frontal del difusor negro RAL 9005
  • P1: Pintado al polvo en cualquier color de la carta RAL CLASSIC


Normativas y guías de diseño

  • La potencia sonora del ruido generado por el aire se mide en cumplimiento con EN ISO 5135.


Mantenimiento

  • No requieren de mantenimiento, ya que la ejecución y los materiales no son susceptibles al desgaste
  • Acceso para inspección y limpieza en cumplimiento con VDI 6022

INFORMACIÓN TÉCNICA

FUNCIONAMIENTO, DATOS TÉCNICOS, SELECCIÓN RÁPIDA, TEXTO PARA ESPECIFICACIÓN, CÓDIGO PARA PEDIDO

  • FUNCIONAMIENTO
  • DATOS TÉCNICOS
  • SELECCIÓN RÁPIDA
  • TEXTO PARA ESPECIFICACIÓN

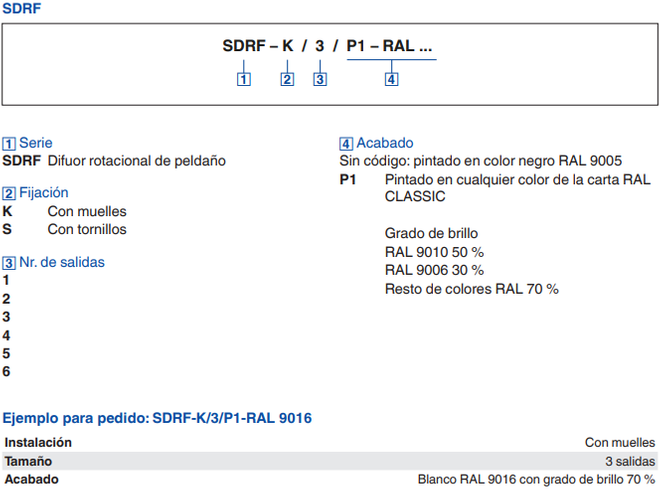

  • CÓDIGO PARA PEDIDO

Descripción de funcionamiento

Difusores rotacionales de peldaño para impulsión de aire en instalaciones de climatización. El flujo de aire resultante provoca la inducción de un elevado caudal de aire existente en la sala, reduciendo de manera rápida la velocidad del aire y la diferencia de temperatura existene entre el aire impulsado y el aire de la sala. Los difusores rotacionales de peldaño impulsan aire directamente sobre la zona de ocupación o directamente sobre usuarios de la misma Obteniendo una ventilación por mezcla de aire con una excelente calidad de aire en la zona de ocupación.

Los difusores rotacionales de peldaño Serie SDRF disponen de deflectores de aire fijos. Impulsión de aire en parelo sobre la superficie de instalación Rango de diferencias de temperatura del aire que se impulsa a la sala desde –6 hasta +6 K.

Tamaños nominales

1, 2, 3, 4, 5, 6 salidas

Caudal mínimo de aire

2 – 12 l/s o 7 – 43 m³/h

Caudal máximo de aire

5 – 25 l/s o 18 – 90 m³/h

Diferencia de temperatura de impulsión

entre 6 y +6 K


Las tablas de selección rápida proporcionan un buen resumen de los caudales de aire y sus correspondientes niveles de potencia sonora y pérdida de carga.


Ejemplo de dimensionamiento

Datos iniciales

V = 15 l/s (54 m3/h)

Disfusor rotacional de peldaño

Potencia sonora máxima de 35 dB(A)

Selección rápida

Serie SD

Variantes: SD-Q-LQ, SD-Q-LR

Serie SDRF

Tamaños nominales: SDRF/4, SDRF/5

Seleccionado: SDRF/4

SDRF, potencia sonora y pérdida total de carga


V Δpt LWA
Tamaño l/s m³/h Pa dB(A)

1

2

7

6

<15

1

3

11

14

24

1

4

14

25

33

1

5

18

39

39

2

5

18

9

22

2

7

25

18

31

2

9

32

30

38

2

10

36

37

41

3

6

22

7

19

3

8

29

12

26

3

12

43

27

37

3

14

50

37

41

4

8

29

7

<15

4

12

43

15

29

4

14

50

20

33

4

18

65

33

41

5

10

36

6

17

5

12

43

9

22

5

16

58

16

31

5

20

72

25

38

6

12

43

6

<15

6

16

58

10

23

6

20

72

16

31

6

25

90

25

38


Difusores rotacionales de peldaño con placa frontal de difusor diseño rectangular o circular, con deflectores de aire fijos para una impulsión rotacional del aire con elevada inducción. Para impulsión de aire en instalaciones de confort. Para instalación en huellas de escalera.

Unidad lista para instalación formada por una placa frontal de difusor con hasta seis salidas. Cada salida dispone de deflectores de aire dispuestos de manera radial con copas con elemento distribuidor.

Placa frontal de difusor con fijación por tornillos (oculta tras tapón decorativo) o por muelles.

La potencia sonora del ruido regenerado por el aire se mide en cumplimiento con EN ISO 5135.

Características especiales

  • Elevada inducción, que conlleva a una rápida reducción de la diferencia de temperatura y de la velocidad del aire
  • Impulsión de aire en parelo sobre la superficie de instalación
  • Excelente calidad del aire impulsado, directamente sobre la zona de ocupación
  • Instalación en huellas de escalera

Materiales y acabados

  • Placa frontal de difusor de chapa de acero
  • Copas de plástico ABS UL 94, con retardante a ignición V-0
  • Copa color negro RAL 9005
  • Acabado de la placa frontal del difusor negro RAL 9005
  • P1: Pintado al polvo en cualquier color de la carta RAL CLASSIC


Datos técnicos

  • Tamaños nominales: 1, 2, 3, 4, 5 o 6 salidas
  • Caudal mínimo de aire: 2 – 12 l/s o 7 – 43 m³/h
  • Caudal máximo de aire: 5 - 25 l/s o 18 - 90 m³/h
  • Diferencia de temperatura del aire impulsado:
  • –6 hasta +6 K


Dimensiones

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]


Air-regenerated noise

  • LWA _______________________ [dB(A)]


Este texto para especificación describe las propiedades generales del producto. Con nuestro programa Easy Product Finder se pueden generar textos para otras ejecuciones de producto.

Ejecuciones, Dimensiones y pesos, Detalles de producto

  • EJECUCIONES
  • DIMENSIONES Y PESOS
  • DETALLES DE PRODUCTO

SDRF-K

Ejecución

  • Difusor rotacional de peldaño con fijación con muelles


SDRF-S

Ejecución

  • Difusor rotacional de peldaño con fijación por tornillos

SDRF-*/1

Tamaño m
kg
1 0.10

SDRF

Tamaño L
mm
A
mm
C
mm
m
kg
2 200 74 63 0.15
3 300 87 63 0.25
4 400 86 71 0.35
5 500 92 66 0.45
6 500 74 65 0.50

SDRF

Tamaño Aeff

1 0.000626
2 0.001252
3 0.001878
4 0.002504
5 0.003130
6 0.003756

Ejemplos de instalación, Detalles de instalación, Información general y definiciones

  • EJEMPLOS DE INSTALACIÓN
  • DETALLES DE INSTALACIÓN
  • INFORMACIÓN GENERAL Y DEFINICIONES

Instalación y puesta en servicio

  • Instalación vertical en huellas de escalera
  • Fijación con tornillos o con grapas

Los diagramas ilustran como llevar a cabo su instalación.

Definiciones

LWA [dB(A)]

Nivel de potencia sonora en dB(A) del ruido de aire generado

V [m³/h] y [l/s]

Caudal de aire

Δtz [K]

Diferencia de temperatura entre el aire de la sala y el aire de impulsión, p.e. temperatura del aire impulsado menor a la temperatura existente a la sala

Δpt [Pa]

Pérdida total de carga

Aeff [m²]

Área efectiva para descarga de aire


Todas las potencias sonoras están basadas en 1 pW.
