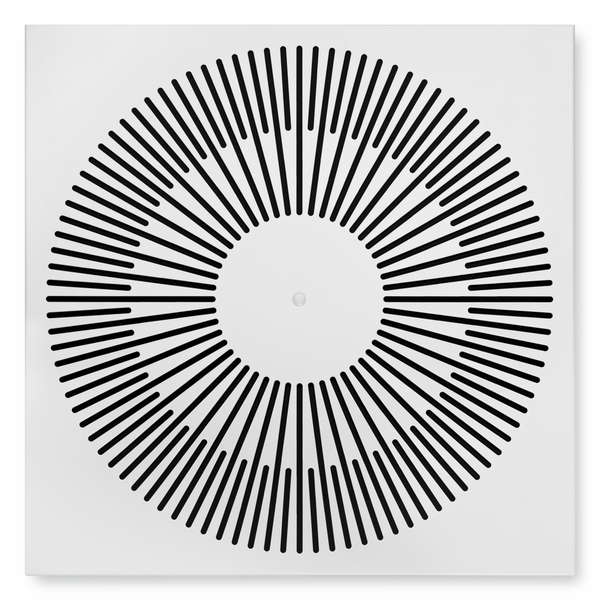

XARTO-R1


00132345_0
Disponible online - configurar ahora

XARTO

Para áreas de confort con requisitos arquitectónicos y de diseño especiales con deflectores de aire fijos

Difusores rotacionales de techo de diseño circular o cuadrado indicado para elevados caudales de aire y bajas pérdidas de carga

  • Tamaños nominales 600, 625
  • Rango de caudales de aire 31 – 265 l/s o 110 – 954 m³/h
  • Placa frontal de chapa de acero galvanizado, con posibilidad de acabado pintado
  • Para impulsión y extracción de aire
  • Para instalaciones de caudal de aire constante y variable
  • Compatible con cualquier sistema de techo, con posibilidad de instalación suspendida
  • La unidad rotacional alojada en su interior permite llevar a cabo un movimiento rotacional perfecto así como obtener un mayor nivel de inducción
  • Plenum optimizado acusticamente con compuerta de regulación
  • Idóneos para instalaciones de confort


Equipamiento opcional y accesorios

  • Superficie vista con acabado pintado en cualquier color de la carta RAL CLASSIC

Actualizando el código de pedido
Guardar la configuración
Calculando precio
Configure su producto – paso a paso
    Generando informe
    • Diseño y dimensionado técnico
    Actualizando los datos técnicos
    • Imágenes
    Código para pedido:
    Texto para especificación:
    Actualizando el texto para especificación
    Mostrar texto completo Ocultar texto completo
    Inicializar el código de pedido

    Aplicación

    Aplicación

    • Los difusores rotacionales de techo Serie XARTO se emplean para impulsión y retorno de aire en instalaciones de confort
    • Elemento de atractivo diseño para la propiedad y el arquitecto que satisface las exigencias estéticas de cualquier espacio
    • Impulsión rotacional de aire para ventilación por mezcla de aire
    • El elemento rotacional crea una elevada inducción que provoca una rápida reducción de la diferencia de temperatura y de la velocidad del aire (variante para impulsión de aire)
    • Para instalaciones de caudal de aire constante y variable
    • Para impulsión de aire a la sala con un diferencial de temperaturas desde –12 hasta +10 K
    • Indicado para salas con alturas de hasta 4 m (perfil de baja silueta indicado para techos suspendidos)
    • Indicado para cualquier sistema de techo
    • Indicado para instalación suspendida del techo incorporando un marco de instalación (variante impulsión de aire)

    Características especiales:

    • Indicados para instalaciones que presentan mayores exigencias en tecnología, confort y diseño
    • La placa frontal del difusor puede disponer diferentes diseños
    • Compatible con cualquier sistema de techo, con posibilidad de instalación suspendida
    • Conexión a conducto horizontal

    Tamaños nominales

    • 600, 625

    Aplicación

    • Los difusores rotacionales de techo Serie XARTO se emplean para impulsión y retorno de aire en instalaciones de confort
    • Elemento de atractivo diseño para la propiedad y el arquitecto que satisface las exigencias estéticas de cualquier espacio
    • Impulsión rotacional de aire para ventilación por mezcla de aire
    • El elemento rotacional crea una elevada inducción que provoca una rápida reducción de la diferencia de temperatura y de la velocidad del aire (variante para impulsión de aire)
    • Para instalaciones de caudal de aire constante y variable
    • Para impulsión de aire a la sala con un diferencial de temperaturas desde –12 hasta +10 K
    • Indicado para salas con alturas de hasta 4 m (perfil de baja silueta indicado para techos suspendidos)
    • Indicado para cualquier sistema de techo
    • Indicado para instalación suspendida del techo incorporando un marco de instalación (variante impulsión de aire)

    Características especiales:

    • Indicados para instalaciones que presentan mayores exigencias en tecnología, confort y diseño
    • La placa frontal del difusor puede disponer diferentes diseños
    • Compatible con cualquier sistema de techo, con posibilidad de instalación suspendida
    • Conexión a conducto horizontal

    Tamaños nominales

    • 600, 625

    Descripción

    Ejecuciones

    • XARTO-Q*: Placa frontal cuadrada, diseño frontal cuadrado
    • XARTO-R*: Placa fontal cuadrada, diseño frontal circular
    • XARTO-C*: Placa frontal circular, diseño frontal circular
    • XARTO-**-Z: Impulsión de aire
    • XARTO-**-A: Retorno de aire

    Partes y características

    • Placa frontal de difusor cuadrada o circular con diseño cuadrado o circular
    • Unidad rotacional con deflectores de aire fijos
    • Plenum con elemento rotacional optimizado que garantiza un flujo de aire homogéneo a través de la placa frontal del difusor
    • Compuerta de regulación para equilibrado de caudal, ajustable en intervalos de 15° en una escala entre 0 y 90°
    • Cuello con doble junta de labio
    • Sencilla instalación de la placa frontal del difusor mediante tornillo central y tapón decorativo

    Características constructivas

    • Boca de conexión para redes de conductos circulares en cumpliminento con EN 1506 o EN 13180
    • Cuello con doble junta de labio

    Materiales y acabados

    • Placa frontal del difusor, plenum y travesaño de chapa de acero galvanizado
    • Unidad rotacional, cuello y compuerta de regulación de plástico ABS, UL 94, con resistencia al fuego V-0
    • Elemento para distribución de aire de fibra sintética
    • Junta de labio doble de goma
    • Placa frontal del difusor pintada al polvo en color blanco RAL 9010
    • P1: Pintado al polvo en cualquier color de la carta RAL CLASSIC

    Normativas y pautas

    • La potencia sonora del ruido generado por el aire se mide en cumplimiento con EN ISO 5135.

    Mantenimiento

    • No requieren de mantenimiento, ya que la ejecución y los materiales no son susceptibles al desgaste
    • Acceso para inspección y limpieza en cumplimiento con VDI 6022

    Ejecuciones

    • XARTO-Q*: Placa frontal cuadrada, diseño frontal cuadrado
    • XARTO-R*: Placa fontal cuadrada, diseño frontal circular
    • XARTO-C*: Placa frontal circular, diseño frontal circular
    • XARTO-**-Z: Impulsión de aire
    • XARTO-**-A: Retorno de aire

    Partes y características

    • Placa frontal de difusor cuadrada o circular con diseño cuadrado o circular
    • Unidad rotacional con deflectores de aire fijos
    • Plenum con elemento rotacional optimizado que garantiza un flujo de aire homogéneo a través de la placa frontal del difusor
    • Compuerta de regulación para equilibrado de caudal, ajustable en intervalos de 15° en una escala entre 0 y 90°
    • Cuello con doble junta de labio
    • Sencilla instalación de la placa frontal del difusor mediante tornillo central y tapón decorativo

    Características constructivas

    • Boca de conexión para redes de conductos circulares en cumpliminento con EN 1506 o EN 13180
    • Cuello con doble junta de labio

    Materiales y acabados

    • Placa frontal del difusor, plenum y travesaño de chapa de acero galvanizado
    • Unidad rotacional, cuello y compuerta de regulación de plástico ABS, UL 94, con resistencia al fuego V-0
    • Elemento para distribución de aire de fibra sintética
    • Junta de labio doble de goma
    • Placa frontal del difusor pintada al polvo en color blanco RAL 9010
    • P1: Pintado al polvo en cualquier color de la carta RAL CLASSIC

    Normativas y pautas

    • La potencia sonora del ruido generado por el aire se mide en cumplimiento con EN ISO 5135.

    Mantenimiento

    • No requieren de mantenimiento, ya que la ejecución y los materiales no son susceptibles al desgaste
    • Acceso para inspección y limpieza en cumplimiento con VDI 6022

    INFORMACIÓN TÉCNICA

    Funcionamiento, Datos técnicos, Selección rápida, Texto para especificación

    • Funcionamiento
    • Datos técnicos
    • Selección rápida
    • Texto para especificación

    Descripción de funcionamiento

    Difusores rotacionales de techo para impulsión de aire en instalaciones de climatización. El flujo de aire resultante provoca la inducción de un elevado caudal de aire existente en la sala, reduciendo de manera rápida la velocidad del aire y la diferencia de temperatura existente entre el aire impulsado y el aire de la sala. Los difusores rotacionales de techo permiten mover elevados caudales de aire. El resultado es una correcta ventilación por mezcla de aire con escasa turbulencia en la zona de ocupación.

    Los difusores rotacionales de techo pueden presentar diferentes diseños de patrón de aire. La unidad rotacional que lleva a cabo la impulsión rotacional de aire, se aloja en el interior del plenum, quedando oculta a la vista.

    Los difusores rotacionales de techo Serie XARTO tienen deflectores de aire fijos. Descarga de aire horizontal en cualquier dirección. Rango de diferencias de temperatura del aire que se impulsa a la sala desde –12 hasta +10 K.

    Una compuerta de regulación facilita el equilibrado del caudal de aire para su puesta en servicio.

    Para dar a la sala de una estética uniforme, los difusores rotacionales Serie XARTO se utilizan para retorno de aire.

    Descripción de funcionamiento

    Difusores rotacionales de techo para impulsión de aire en instalaciones de climatización. El flujo de aire resultante provoca la inducción de un elevado caudal de aire existente en la sala, reduciendo de manera rápida la velocidad del aire y la diferencia de temperatura existente entre el aire impulsado y el aire de la sala. Los difusores rotacionales de techo permiten mover elevados caudales de aire. El resultado es una correcta ventilación por mezcla de aire con escasa turbulencia en la zona de ocupación.

    Los difusores rotacionales de techo pueden presentar diferentes diseños de patrón de aire. La unidad rotacional que lleva a cabo la impulsión rotacional de aire, se aloja en el interior del plenum, quedando oculta a la vista.

    Los difusores rotacionales de techo Serie XARTO tienen deflectores de aire fijos. Descarga de aire horizontal en cualquier dirección. Rango de diferencias de temperatura del aire que se impulsa a la sala desde –12 hasta +10 K.

    Una compuerta de regulación facilita el equilibrado del caudal de aire para su puesta en servicio.

    Para dar a la sala de una estética uniforme, los difusores rotacionales Serie XARTO se utilizan para retorno de aire.


    Tamaños nominales

    600, 625 mm

    Caudal mínimo de aire con ΔtZ = –6 K

    31 – 43 l/s o 110 – 155 m³/h

    Caudal de aire máximo con LWA ≅ 50 dB(A)

    220 – 265 l/s o 792 – 954 m³/h

    Diferencia de temperatura de impulsión

    entre –12 y +10 K


    Las tablas de selección rápida proporcionan un buen resumen de los caudales de aire y sus correspondientes niveles de potencia sonora y pérdida de carga.

    El caudal de aire mínimo influye en la diferencia de temperatura del aire impulsado de –6 K.

    El caudal máximo de aire hace referencia a una potencia sonora de aprox., 50 dB (A) y compuerta de regulación con lama en posición 0°.

    Con nuestro programa Easy Product Finder se pueden generar técnicos para otras configuraciones de funcionamiento.

    Las tablas de selección rápida proporcionan un buen resumen de los caudales de aire y sus correspondientes niveles de potencia sonora y pérdida de carga.

    El caudal de aire mínimo influye en la diferencia de temperatura del aire impulsado de –6 K.

    El caudal máximo de aire hace referencia a una potencia sonora de aprox., 50 dB (A) y compuerta de regulación con lama en posición 0°.

    Con nuestro programa Easy Product Finder se pueden generar técnicos para otras configuraciones de funcionamiento.


    XARTO-Q*-Z (impulsión de aire), nivel de potencia sonora y pérdida total de carga

    Perfil frontal V Posición de la lama de la compuerta
    Perfil frontal V 0° 45° 90°
    Perfil frontal V Δpt LWA Δpt LWA Δpt LWA
    Perfil frontal l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A)

    Q1

    39

    142

    2

    <15

    3

    <15

    5

    <15

    Q1

    100

    360

    11

    19

    18

    20

    33

    33

    Q1

    160

    576

    29

    32

    46

    33

    85

    47

    Q1

    260

    936

    77

    50

    122

    52

    224

    77

    Q2

    38

    137

    2

    <15

    3

    <15

    5

    16

    Q2

    105

    378

    13

    21

    20

    24

    36

    36

    Q2

    175

    630

    36

    35

    56

    37

    101

    50

    Q2

    255

    918

    76

    50

    118

    51

    215

    68

    Q3

    42

    151

    2

    <15

    3

    <15

    6

    <15

    Q3

    115

    414

    14

    22

    23

    24

    42

    37

    Q3

    185

    666

    37

    37

    59

    38

    108

    52

    Q3

    258

    930

    72

    50

    115

    50

    211

    65

    Q4

    34

    124

    1

    <15

    2

    <15

    4

    <15

    Q4

    105

    378

    13

    22

    20

    22

    34

    32

    Q4

    175

    630

    37

    37

    56

    37

    96

    50

    Q4

    245

    882

    73

    50

    110

    51

    187

    62

    Q5

    42

    150

    2

    <15

    3

    <15

    5

    <15

    Q5

    115

    414

    14

    22

    23

    24

    41

    36

    Q5

    190

    684

    38

    37

    62

    39

    112

    56

    Q5

    265

    954

    75

    50

    120

    52

    217

    76

    Q6

    43

    155

    2

    <15

    3

    <15

    6

    <15

    Q6

    120

    432

    16

    23

    25

    25

    46

    38

    Q6

    190

    684

    39

    37

    63

    38

    116

    54

    Q6

    260

    936

    73

    50

    117

    51

    217

    73


    XARTO-R*-Z, XARTO-C*-Z (impulsión de aire), nivel de potencia sonora y pérdida total de carga

    Perfil frontal V Posición de la lama de la compuerta
    Perfil frontal V 0° 45° 90°
    Perfil frontal V Δpt LWA Δpt LWA Δpt LWA
    Perfil frontal l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A)

    C1 R1

    38

    138

    2

    <15

    3

    <15

    5

    <15

    C1 R1

    105

    378

    13

    24

    19

    24

    34

    34

    C1 R1

    170

    612

    33

    38

    50

    38

    89

    50

    C1 R1

    240

    864

    66

    50

    99

    51

    178

    64

    C2 R2

    38

    138

    2

    <15

    2

    <15

    4

    <15

    C2 R2

    105

    378

    12

    23

    19

    23

    33

    32

    C2 R2

    170

    612

    32

    36

    49

    37

    86

    49

    C2 R2

    240

    864

    65

    50

    97

    50

    172

    66

    C3 R3

    38

    136

    2

    <15

    2

    <15

    4

    <15

    C3 R3

    105

    378

    13

    23

    19

    23

    33

    33

    C3 R3

    170

    612

    33

    37

    49

    37

    85

    50

    C3 R3

    240

    864

    65

    50

    98

    51

    170

    67

    C4 R4

    31

    110

    1

    <15

    2

    <15

    3

    <15

    C4 R4

    95

    342

    12

    23

    17

    22

    27

    28

    C4 R4

    155

    558

    31

    37

    44

    37

    73

    46

    C4 R4

    220

    792

    63

    50

    89

    51

    147

    62

    C5

    38

    138

    2

    <15

    3

    <15

    4

    <15

    C5

    110

    396

    14

    26

    25

    25

    37

    31

    C5

    180

    648

    37

    39

    66

    40

    98

    48

    C5

    250

    900

    72

    51

    128

    52

    189

    62

    C6

    38

    138

    2

    <15

    2

    <15

    4

    <15

    C6

    110

    396

    14

    26

    18

    26

    35

    31

    C6

    180

    648

    36

    39

    48

    39

    95

    48

    C6

    250

    900

    70

    50

    93

    51

    182

    61


    Difusores rotacionales de techo en placa frontal cuadrada o circular indicados para zonas de confort que presentan elevadas exigencias estéticas y de diseño. Para impulsión y retorno de aire Excelentes prestaciones aerodinámicas y acústicas gracias al diseño optimizado del elemento rotacional que permite una descarga de aire rotacional horizontal con elevada inducción. Indicado para todo tipo de sistemas de techo.

    Unidad lista para instalar integrada por una carcasa, placa frontal de difusor, unidad rotacional, boca de conexión y un travesaño para fijación a la placa frontal del difusor.

    La placa frontal del difusor se une al travesaño con un tornillo central que se oculta con un tapón decorativo.

    Boca de conexión para conducto en cumplimiento con EN 1506 o EN 13180.

    La potencia sonora del ruido regenerado por el aire se mide en cumplimiento con EN ISO 5135.

    Características especiales:

    • Indicados para instalaciones que presentan mayores exigencias en tecnología, confort y diseño
    • La placa frontal del difusor puede disponer diferentes diseños
    • Compatible con cualquier sistema de techo, con posibilidad de instalación suspendida
    • Conexión a conducto horizontal

    Materiales y acabados

    • Placa frontal del difusor, plenum y travesaño de chapa de acero galvanizado
    • Unidad rotacional, cuello y compuerta de regulación de plástico ABS, UL 94, con resistencia al fuego V-0
    • Elemento para distribución de aire de fibra sintética
    • Junta de labio doble de goma
    • Placa frontal del difusor pintada al polvo en color blanco RAL 9010
    • P1: Pintado al polvo en cualquier color de la carta RAL CLASSIC

    Datos técnicos

    • Tamaños nominales: 600, 625 mm
    • Caudal mínimo de aire con ΔtZ = –6 K: 31 – 43 l/s or 110 – 155 m³/h
    • Caudal máximo de aire con LWA ≅ 50 dB(A): 220 – 265 l/s or 792 – 954 m³/h
    • Diferencia de temperatura del aire impulsado: –12 hasta +10 K

    Dimensiones

    • V _______________________ [m³/h]
    • Δpt _______________________ [Pa]

    Ruido de aire generado

    • LWA _______________________ [dB(A)]

    Difusores rotacionales de techo en placa frontal cuadrada o circular indicados para zonas de confort que presentan elevadas exigencias estéticas y de diseño. Para impulsión y retorno de aire Excelentes prestaciones aerodinámicas y acústicas gracias al diseño optimizado del elemento rotacional que permite una descarga de aire rotacional horizontal con elevada inducción. Indicado para todo tipo de sistemas de techo.

    Unidad lista para instalar integrada por una carcasa, placa frontal de difusor, unidad rotacional, boca de conexión y un travesaño para fijación a la placa frontal del difusor.

    La placa frontal del difusor se une al travesaño con un tornillo central que se oculta con un tapón decorativo.

    Boca de conexión para conducto en cumplimiento con EN 1506 o EN 13180.

    La potencia sonora del ruido regenerado por el aire se mide en cumplimiento con EN ISO 5135.

    Características especiales:

    • Indicados para instalaciones que presentan mayores exigencias en tecnología, confort y diseño
    • La placa frontal del difusor puede disponer diferentes diseños
    • Compatible con cualquier sistema de techo, con posibilidad de instalación suspendida
    • Conexión a conducto horizontal

    Materiales y acabados

    • Placa frontal del difusor, plenum y travesaño de chapa de acero galvanizado
    • Unidad rotacional, cuello y compuerta de regulación de plástico ABS, UL 94, con resistencia al fuego V-0
    • Elemento para distribución de aire de fibra sintética
    • Junta de labio doble de goma
    • Placa frontal del difusor pintada al polvo en color blanco RAL 9010
    • P1: Pintado al polvo en cualquier color de la carta RAL CLASSIC

    Datos técnicos

    • Tamaños nominales: 600, 625 mm
    • Caudal mínimo de aire con ΔtZ = –6 K: 31 – 43 l/s or 110 – 155 m³/h
    • Caudal máximo de aire con LWA ≅ 50 dB(A): 220 – 265 l/s or 792 – 954 m³/h
    • Diferencia de temperatura del aire impulsado: –12 hasta +10 K

    Dimensiones

    • V _______________________ [m³/h]
    • Δpt _______________________ [Pa]

    Ruido de aire generado

    • LWA _______________________ [dB(A)]

    Ejecuciones, Dimensiones y pesos, Detalles de producto

    • Ejecuciones
    • Dimensiones y pesos
    • Detalles de producto

    XARTO-Q

    Variante

    • Placa frontal cuadrada, diseño cuadrado

    Tamaños nominales

    • 600, 625

    Partes y características

    • Frontal de difusor cuadrado
    • Plenum para conexión horizontal a conducto
    • Abertura circular para acomodar la placa del difusor
    • Elemento de equilibrado optimizado que garantiza un flujo de aire uniforme a través de la placa frontal del difusor (impulsión de aire)
    • Compuerta de regulación para equilibrado de caudal, ajustable en intervalos de 15° en una escala entre 0 y 90°
    • Cuello con doble junta de labio
    • Sencilla instalación de la placa frontal del difusor mediante tornillo central y tapón decorativo

    Características constructivas

    • Boca de conexión para redes de conductos circulares en cumpliminento con EN 1506 o EN 13180
    • Cuello con doble junta de labio

    XARTO-R

    Variante

    • Placa frontal cuadrada, diseño circular

    Tamaños nominales

    • 600, 625

    Partes y características

    • Frontal de difusor cuadrado
    • Plenum para conexión horizontal a conducto
    • Abertura circular para acomodar la placa del difusor
    • Elemento de equilibrado optimizado que garantiza un flujo de aire uniforme a través de la placa frontal del difusor (impulsión de aire)
    • Compuerta de regulación para equilibrado de caudal, ajustable en intervalos de 15° en una escala entre 0 y 90°
    • Cuello con doble junta de labio
    • Sencilla instalación de la placa frontal del difusor mediante tornillo central y tapón decorativo

    Características constructivas

    • Boca de conexión para redes de conductos circulares en cumpliminento con EN 1506 o EN 13180
    • Cuello con doble junta de labio

    XARTO-C

    Variante

    • Frontal circular de difusor, diseño circular

    Tamaños nominales

    • 600

    Partes y características

    • Placa frontal circular
    • Plenum para conexión horizontal a conducto
    • Abertura circular para acomodar la placa del difusor
    • Elemento de equilibrado optimizado que garantiza un flujo de aire uniforme a través de la placa frontal del difusor (impulsión de aire)
    • Compuerta de regulación para equilibrado de caudal, ajustable en intervalos de 15° en una escala entre 0 y 90°
    • Cuello con doble junta de labio
    • Sencilla instalación de la placa frontal del difusor mediante tornillo central y tapón decorativo

    Características constructivas

    • Boca de conexión para redes de conductos circulares en cumpliminento con EN 1506 o EN 13180
    • Cuello con doble junta de labio

    XARTO-Q

    Variante

    • Placa frontal cuadrada, diseño cuadrado

    Tamaños nominales

    • 600, 625

    Partes y características

    • Frontal de difusor cuadrado
    • Plenum para conexión horizontal a conducto
    • Abertura circular para acomodar la placa del difusor
    • Elemento de equilibrado optimizado que garantiza un flujo de aire uniforme a través de la placa frontal del difusor (impulsión de aire)
    • Compuerta de regulación para equilibrado de caudal, ajustable en intervalos de 15° en una escala entre 0 y 90°
    • Cuello con doble junta de labio
    • Sencilla instalación de la placa frontal del difusor mediante tornillo central y tapón decorativo

    Características constructivas

    • Boca de conexión para redes de conductos circulares en cumpliminento con EN 1506 o EN 13180
    • Cuello con doble junta de labio

    XARTO-R

    Variante

    • Placa frontal cuadrada, diseño circular

    Tamaños nominales

    • 600, 625

    Partes y características

    • Frontal de difusor cuadrado
    • Plenum para conexión horizontal a conducto
    • Abertura circular para acomodar la placa del difusor
    • Elemento de equilibrado optimizado que garantiza un flujo de aire uniforme a través de la placa frontal del difusor (impulsión de aire)
    • Compuerta de regulación para equilibrado de caudal, ajustable en intervalos de 15° en una escala entre 0 y 90°
    • Cuello con doble junta de labio
    • Sencilla instalación de la placa frontal del difusor mediante tornillo central y tapón decorativo

    Características constructivas

    • Boca de conexión para redes de conductos circulares en cumpliminento con EN 1506 o EN 13180
    • Cuello con doble junta de labio

    XARTO-C

    Variante

    • Frontal circular de difusor, diseño circular

    Tamaños nominales

    • 600

    Partes y características

    • Placa frontal circular
    • Plenum para conexión horizontal a conducto
    • Abertura circular para acomodar la placa del difusor
    • Elemento de equilibrado optimizado que garantiza un flujo de aire uniforme a través de la placa frontal del difusor (impulsión de aire)
    • Compuerta de regulación para equilibrado de caudal, ajustable en intervalos de 15° en una escala entre 0 y 90°
    • Cuello con doble junta de labio
    • Sencilla instalación de la placa frontal del difusor mediante tornillo central y tapón decorativo

    Características constructivas

    • Boca de conexión para redes de conductos circulares en cumpliminento con EN 1506 o EN 13180
    • Cuello con doble junta de labio

    XARTO-QXARTO-RXARTO-C

    Los difusores rotacionales serie XARTO cumplen los requisitos más exigentes en términos de tecnología, confort y diseño.

    Placas frontales disponibles en estilos clásico, moderno y llamativo, que permiten la integración de forma creativa en todos los sistemas de techo. Convirtiéndose en elementos de atractivo diseño que llaman la atención de propiedades y arquitectos.

    La combinación de la unidad rotacional, el elemento para distribución del aire y el innovador plenum, proporciona elevados caudales de aire, una baja potencia sonora y una reducida pérdida de carga.

    Las lamas de regulación de la unidad rotacional tienen un perfil tridimensional para crear un movimiento de rotación eficiente. Lo que provoca, un excelente confort gracias a las bajas velocidades residuales del aire y a la reducida diferencia de temperatura en la zona de ocupación.

    Un cuello con doble junta de labio permite la conexión del plenum al conducto con bajos niveles de fuga, y una compuerta de regulación se encarga del equilibrado de caudales, simplifica la puesta en servicio.

    XARTO-Q

    Tamaño nominal 600: □, Q1 = 598

    Tamaño nominal 625: □, Q1 = 623

    XARTO-R

    Tamaño nominal 600: □, Q1 = 598

    Tamaño nominal 625: □, Q1 = 623

    XARTO-C

    Los difusores rotacionales serie XARTO cumplen los requisitos más exigentes en términos de tecnología, confort y diseño.

    Placas frontales disponibles en estilos clásico, moderno y llamativo, que permiten la integración de forma creativa en todos los sistemas de techo. Convirtiéndose en elementos de atractivo diseño que llaman la atención de propiedades y arquitectos.

    La combinación de la unidad rotacional, el elemento para distribución del aire y el innovador plenum, proporciona elevados caudales de aire, una baja potencia sonora y una reducida pérdida de carga.

    Las lamas de regulación de la unidad rotacional tienen un perfil tridimensional para crear un movimiento de rotación eficiente. Lo que provoca, un excelente confort gracias a las bajas velocidades residuales del aire y a la reducida diferencia de temperatura en la zona de ocupación.

    Un cuello con doble junta de labio permite la conexión del plenum al conducto con bajos niveles de fuga, y una compuerta de regulación se encarga del equilibrado de caudales, simplifica la puesta en servicio.

    Tamaño nominal 600: □, Q1 = 598

    Tamaño nominal 625: □, Q1 = 623

    Tamaño nominal 600: □, Q1 = 598

    Tamaño nominal 625: □, Q1 = 623

    Ejemplos de instalación, Detalles de instalación, Puesta en servicio, Información general y definiciones

    • Detalles de instalación
    • Puesta en servicio
    • Información general y definiciones

    Instalación y puesta en servicio

    • Preferiblemente para salas con alturas de hasta 4.0 m
    • Instalación enrasada al techo
    • Instalación suspendida del techo con marco (impulsión de aire)
    • Conexión a conducto horizontal
    • En caso necesario, se deberá realizar el equilibrado del caudal de aire con una compuerta de regulación


    Los diagramas ilustran como llevar a cabo su instalación.

    Instalación y puesta en servicio

    • Preferiblemente para salas con alturas de hasta 4.0 m
    • Instalación enrasada al techo
    • Instalación suspendida del techo con marco (impulsión de aire)
    • Conexión a conducto horizontal
    • En caso necesario, se deberá realizar el equilibrado del caudal de aire con una compuerta de regulación


    Los diagramas ilustran como llevar a cabo su instalación.

    Equilibrado de caudal de aire

    Cuando se conectan varios difusores a un solo regulador de caudal, puede ser necesario el equilibrado del caudal de aire en cada uno de ellos.

    • Retirando la placa frontal del difusor se accede a la compuerta de regulación, para llevar a cabo la regulación de la compuerta en intervalos de 15° en una escala entre 0 y 90°.

    Equilibrado de caudal de aire

    Cuando se conectan varios difusores a un solo regulador de caudal, puede ser necesario el equilibrado del caudal de aire en cada uno de ellos.

    • Retirando la placa frontal del difusor se accede a la compuerta de regulación, para llevar a cabo la regulación de la compuerta en intervalos de 15° en una escala entre 0 y 90°.

    Principales dimensiones

    ØD [mm]

    Diámetro exterior de la boca

    ØD₁ [mm]

    Diámetro exterior de una placa circular

    ØD₂ [mm]

    Diámetro de una placa circular de difusor

    ØD₃ [mm]

    Diámetro de un plenum circular

    □Q₁ [mm]

    Diámetro exterior de una placa cuadrada

    □Q₂ [mm]

    Dimensiones de una placa cuadrada de difusor

    □Q₃ [mm]

    Dimensiones de un plenum cuadrado

    H₁ [mm]

    Distancia (altura) desde el extremo inferior del techo y el extremo de la placa frontal del difusor

    H₂ [mm]

    Altura del difusor, desde el extremo del techo hasta el extremo superior de la boca

    H₃ [mm]

    Altura del difusor con plenum, desde el extremo inferior del techo hasta el extremo superior del plenum o de la boca

    A [mm]

    Posición de la boca, definida por la distancia existente entre la línea central de la boca hasta el extremo inferior del techo

    C [mm]

    Longitud de la boca

    m [kg]

    Peso

    Definiciones

    LWA [dB(A)]

    Nivel de potencia sonora en dB(A) del ruido de aire generado

    V [m³/h] y [l/s]

    Caudal de aire

    Δtz [K]

    Diferencia de temperatura entre el aire de la sala y el aire de impulsión, p.e. temperatura del aire impulsado menor a la temperatura existente a la sala

    Δpt [Pa]

    Pérdida de carga total

    Aeff [m²]

    Ärea de descarga efectiva de aire


    Todas las potencias sonoras están basadas en 1 pW.

    Principales dimensiones

    ØD [mm]

    Diámetro exterior de la boca

    ØD₁ [mm]

    Diámetro exterior de una placa circular

    ØD₂ [mm]

    Diámetro de una placa circular de difusor

    ØD₃ [mm]

    Diámetro de un plenum circular

    □Q₁ [mm]

    Diámetro exterior de una placa cuadrada

    □Q₂ [mm]

    Dimensiones de una placa cuadrada de difusor

    □Q₃ [mm]

    Dimensiones de un plenum cuadrado

    H₁ [mm]

    Distancia (altura) desde el extremo inferior del techo y el extremo de la placa frontal del difusor

    H₂ [mm]

    Altura del difusor, desde el extremo del techo hasta el extremo superior de la boca

    H₃ [mm]

    Altura del difusor con plenum, desde el extremo inferior del techo hasta el extremo superior del plenum o de la boca

    A [mm]

    Posición de la boca, definida por la distancia existente entre la línea central de la boca hasta el extremo inferior del techo

    C [mm]

    Longitud de la boca

    m [kg]

    Peso

    Definiciones

    LWA [dB(A)]

    Nivel de potencia sonora en dB(A) del ruido de aire generado

    V [m³/h] y [l/s]

    Caudal de aire

    Δtz [K]

    Diferencia de temperatura entre el aire de la sala y el aire de impulsión, p.e. temperatura del aire impulsado menor a la temperatura existente a la sala

    Δpt [Pa]

    Pérdida de carga total

    Aeff [m²]

    Ärea de descarga efectiva de aire


    Todas las potencias sonoras están basadas en 1 pW.

    Descargas

    Información sobre el producto

    • Información del producto Serie XARTO

      Información del producto 2,5 MB pdf

    Catálogos

    • Flyer XARTO-ES

      S/T2.2/2/EN   1,3 MB pdf

    Certificados

    • XARTO Declaración del fabricante_NotCE

      NotCE-04/2023 – ES/es  660 KB pdf

    • XARTO Manufacturer's statement_NotCE

      NotCE-04/2023 – ES/en  660 KB pdf

    Manuales de funcionamiento

    • Manual de funcionamiento e instalación-ES

      A00000054447  1,2 MB pdf

    Servicios TROX
