XFCP

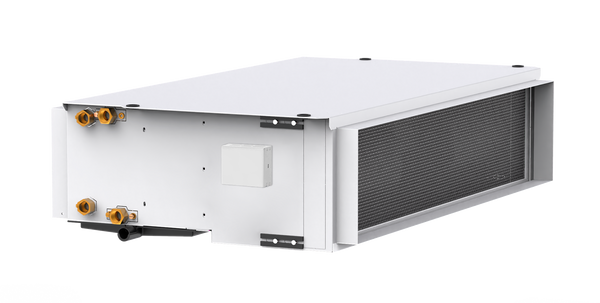

Unidad fancoil modular de diseño compacto para tratamiento de aire

Unidad fancoil modular de diseño compacto para tratamiento de aire, indicada para instalación horizontal en falsos techos de sistemas a 2 o 4 tubos.

  • Unidad compacta de altura reducida 235 / 285 mm
  • Ventilador con motor EC con reducido nivel sonoro y mínimo consumo energético
  • Amplia gama de baterías para dos o cuatro tubos
  • Rango de caudal de aire 150 – 1.500 m³/h
  • Rango de potencia hasta 9,1 kW en refrigeración y 10,2 kW en calefacción
  • Filtros G2 con marco metálico de extracción lateral
  • Cuellos en impulsión y aspiración para conexión de conducto
  • Especialmente indicadas para oficinas, hoteles, locales comerciales, entre otros

Información técnica

  • FUNCIONAMIENTO
  • DATOS TÉCNICOS
  • ESPECIFICACIÓN
  • CÓDIGO DE PEDIDO

Descripción del funcionamiento

El aire accede al interior de la unidad a través del filtro, atraviesa los ventiladores. Estos lo impulsan a través de la batería de refrigeración y/o calefacción, enfriándolo o calentándolo, para impulsarlo a la sala.

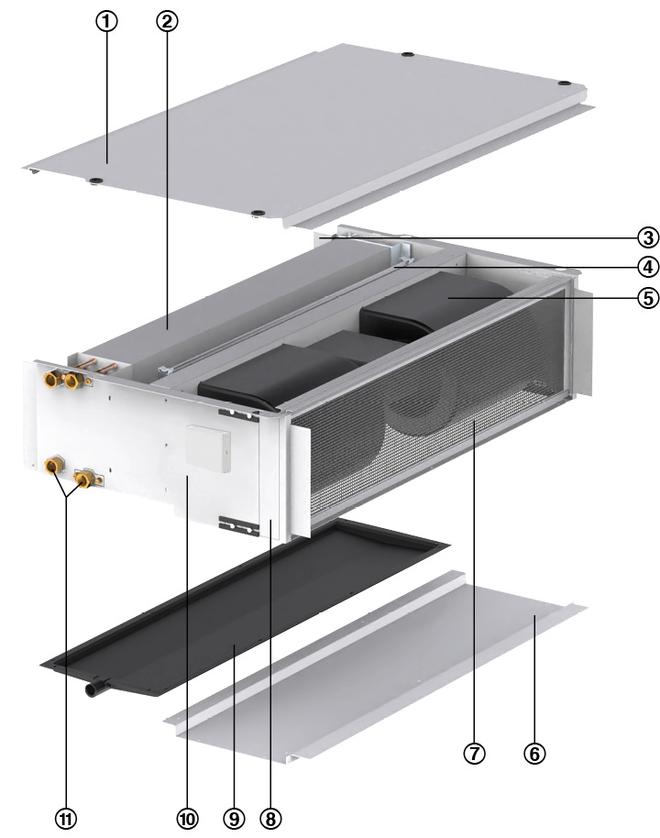

① Tapa superior
② Batería
③ Boca de conexión
④ Lámpara UV (accesorio suministrable bajo pedido, no en la variante estándar)
⑤ Grupo motor-ventilador
⑥ Tapa inferior
⑦ Filtro
⑧ Ventanilla de aceso a filtro
⑨ Bandeja de condensados
⑩ Caja de bornas
⑪ Conexiones hidráulicas


Longitud600 mm / 625 mm
Altura235 - 285 mm
Anchura675, 885, 975, 1.205, 1.405 y 1.605 mm
Anchura/Altura del cuello590 – 1.520 mm / 195 -245 mm
Potencia máxima refrigeraciónHasta 9,1 kW
Potencia máxima calefacciónHasta 10,2 kW
Presión máxima en el lado de la conexión hidráulica16 bar
Temperatura ambiente máxima de funcionamiento40 ºC
Tensión de conexión230 V/I/50 Hz


TamañoABCDEFGPesos (Kg)
1
235
19567559060064630520
223519588580060085630523,5
323519597589060094630527
42351951.2051.1206001.17630533
4,52351951.2051.1206251.17630535
52351951.4051.3206001.37630537,5
62852451.4051.3206001.37630541
72852451.6051.5206001.57630544,5

Unidad fancoil modular serie TFCUP de diseño compacto para tratamiento de aire, indicada para instalación horizontal en falsos techos.
La unidad está compuesta por una carcasa con elementos para suspensión, cuellos para entrada y salida de aire, ventiladores centrífugos de doble oído accionados por motores EC monofásicos, caja de bornas, baterías para calefacción y/o refrigeración, filtro y bandeja para recogida de condensados.

Características especiales
• Ventiladores centrífugos de doble oído accionados por motores EC monofásicos, alimentados a 230 V 50 Hz, y controlados mediante señal de tensión continua 0-10 V
• Baterías de refrigeración para instalaciones a dos tubos, o la combinación de refrigeración y calefacción para instalaciones a cuatro tubos
• Filtro G2 en toma de aire
• La bandeja atornillada desde el exterior permitiendo un fácil desmontaje para su limpieza.
• Disponen de desagüe Ø25 mm
• Baterías con conexiones hidráulicas Ø 1/2" / 3/4" hembra
• Cuello en aspiración e impulsión para conexión a conducto

Materiales y acabados
• Carcasa, ventiladores, cuellos para conexión a conducto, marco del filtro de chapa de acero galvanizado
• Bandeja para condensados de plástico
• Baterías de tubos de cobre y aletas de aluminio

Tamaños nominales
Longitud: 600 / 625 mm
Altura: 235 / 285 mm
Anchura: 675, 885, 975, 1.205, 1.405 y 1.605 mm (en función del tamaño)
Cuello para entrada de aire (anchura/altura): 590 – 1.520 mm / 195 – 245 mm
Potencia máxima refrigeración: Hasta 9,1 kW
Potencia máxima calefacción: Hasta 10,2 kW
Presión máxima en el lado del agua: 16 bar
Temperatura ambiente máxima de funcionamiento: 40 ºC

Dimensionado
Caudal de aire: V
Potencia frigorífica total: Qtot kW
Potencia frigorífica sensible: Qs kW
Caudal de agua: Vw l/h
Pérdida de carga en el agua: ∆Pw kPa
Potencia calorífica total: Qw kW
Potencia consumida Intensidad: I A
Ruido de aire generado: LWA dB(A)


TFCUP/3/4TP/R/0/P1-9010/3/7/0/UV
|||||||||||
1234567891011


1 Serie TFCUP 2 Tamaño

1, 2, 3, 4, 4,5, 5, 6, 7

3 Baterías 2TP 2 tubos potenciado 4TP 4 tubos potenciado 4TD 4 tubos districlima (District cooling/heating)

4 Lado de conexiones R Derecha en el sentido del aire L Izquierda en el sentido del aire

5 Bandeja de recogida de condensados Sin código: estándar KV Bandeja auxiliar para válvulas D Bandeja de condensados con aislamiento D-KV Bandeja de condensados y auxiliar para válvulas con aislamiento A2 Bandeja de condensados en acero inoxidable con aislamiento A2-KV Bandeja de condensados y auxiliar para válvulas en acero inoxidable con aislamiento

6 Carcasa Sin código: Chapa de acero galvanizada P1 Pintado al polvo, indicar color



7 Grado de brillo RAL 9010 50 % RAL 9006 30 % Resto de colores al 70%

8 Sistema de control Sin código: sin control
1 Termostato analógico ambiente (sin display)
2 Termostato digital ambiente (incluye display)
3 1) Termostato digital ambiente color blanco (incluye display) con comunicación ModBus
4 1) Termostato digital ambiente color negro (incluye display) con comunicación ModBus
5 Termostato digital ambiente (incluye display) con comunicación KNX









9 Kit válvulas

0 Sin válvulas
1 2) Con kit hidráulico formado por válvula de control de 2 vías, detentor con regulación micrométrica para ajuste de caudal,
manguitos flexibles y válvulas de corte
2 2) Con kit hidráulico formado por válvula de control de 4 vías, manguitos flexibles y válvulas de corte
3 2) Con kit hidráulico formado por válvula de control de 2 vías con equilibrado dinámico, manguitos flexibles,
válvula de corte y válvula de corte con filtro incorporado
4 2) Con kit hidráulico montado y sellado con válvula de control de 2 vías con equilibrado dinámico PICV,
válvula de corte con filtro incorporado, válvula de corte y by-pass de limpieza. Incorpora envolvente aislante para el conjunto con motor externo y cierre de velcro
5 Opción 1 para sistemas a 4T
6 Opción 2 para sistemas a 4T
7 Opción 3 para sistemas a 4T
8 Opción 4 para sistemas a 4T

10 Actuadores
0 Sin actuador/es
1 Actuador/es todo/nada 24V DC
2 Actuador/es todo/nada 230V AC

11 Lámpara UV 0 Sin lámpara ultravioleta V Con lámpara ultravioleta




1) Mando a distancia bajo consulta
2) Kit de válvulas para sistemas a 2T
