Aplicación
Características especiales:
Tamaños nominales
Aplicación
Características especiales:
Tamaños nominales
Ejecuciones
Posición del plenum con respecto del frontal del difusor
Construcción del plenum
Detalles constructivos
Acabado del perfil frontal
Accesorios para control
Los difusores individuales se montan en fábrica e incluyen remates finales o remates en ángulo
Accesorios
Para disposición lineal continua se suministran remates finales o remates en ángulo, que se deben pedir por separado y montar en obra.
Características constructivas
Materiales y acabados
Lana mineral
Normativas y pautas
Mantenimiento
Ejecuciones
Posición del plenum con respecto del frontal del difusor
Construcción del plenum

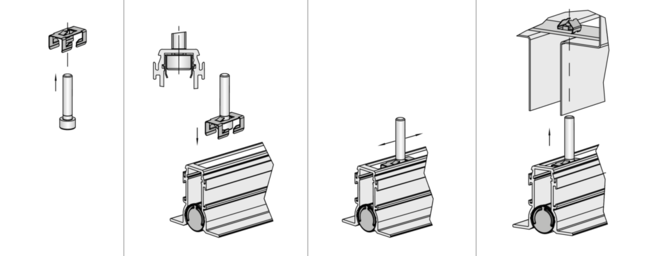

Detalles constructivos
Acabado del perfil frontal
Accesorios para control
Los difusores individuales se montan en fábrica e incluyen remates finales o remates en ángulo

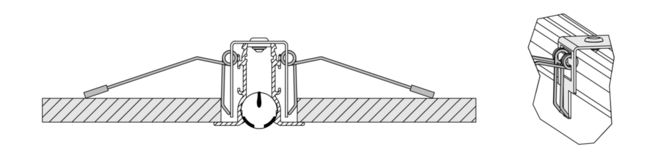

Accesorios
Para disposición lineal continua se suministran remates finales o remates en ángulo, que se deben pedir por separado y montar en obra.
Características constructivas
Materiales y acabados
Lana mineral
Normativas y pautas
Mantenimiento
Descripción de funcionamiento
Los difusores lineales dirigen el aire desde el sistema de climatización a la sala con una descargaa horizontal, en ángulo o vertical.
El flujo de aire resultante provoca la inducción de un elevado caudal de aire existente en la sala, reduciendo de manera rápida la velocidad del aire y la diferencia de temperatura existene entre el aire impulsado y el aire de la sala.
El resultado es una correcta ventilación por mezcla de aire con escasa turbulencia en la zona de ocupación.

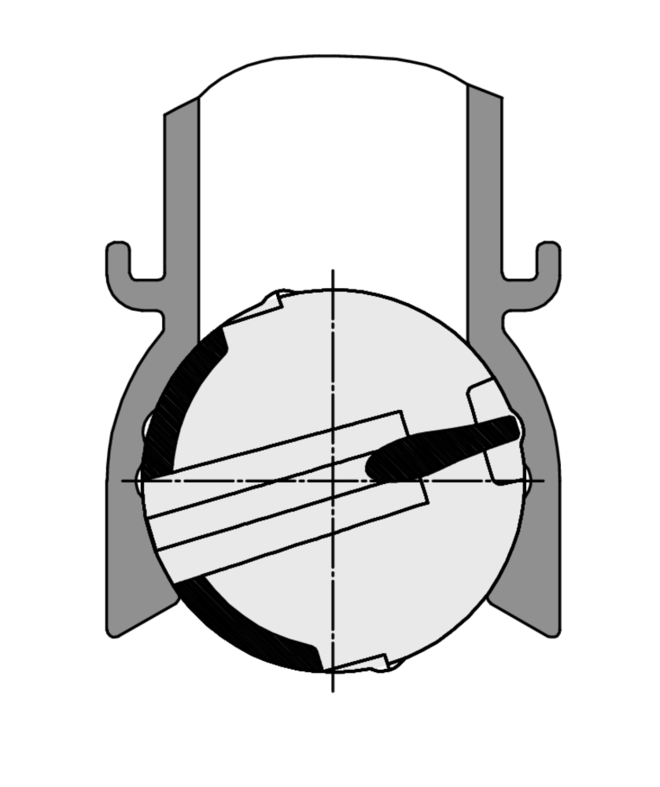

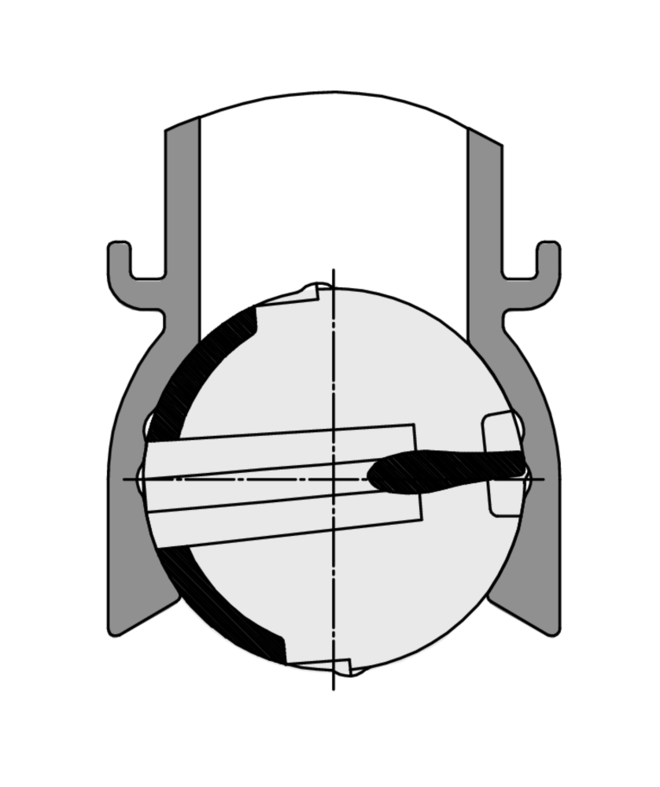

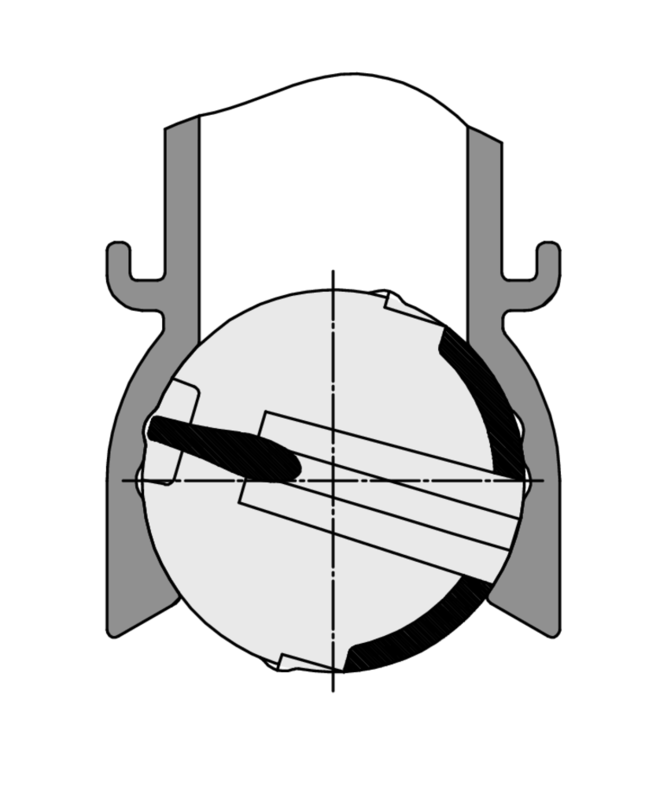

Los difusores Serie PureLine18 se ensamblan en fábrica con deflectores ajustables de manera manual
El patrón de aire es ajustable para satisfacer las exigencias de diferentes salas.

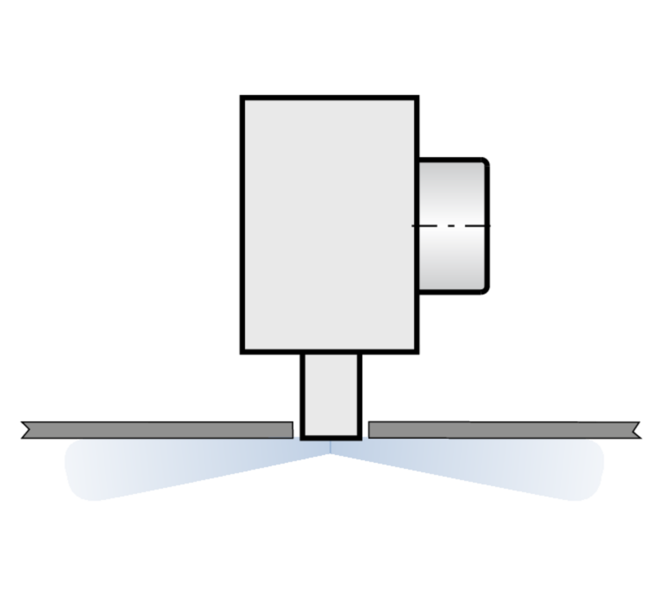

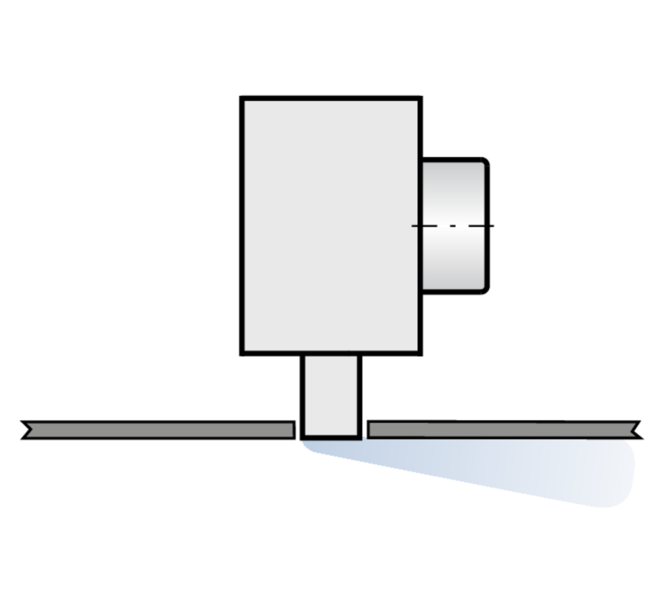

Una salida para descarga de aire o alternativa de descarga horizontal.
Otros patrones: modo de calefacción con descarga de aire vertical; descarga de aire en ángulo.
Rango de diferencias de temperatura del aire que se impulsa a la sala desde –10 hasta +10 K.
Una compuerta de regulación (opcional) simplifica el equilibrado del caudal de aire para su puesta en servicio
Los difusores PureLine18 aportan una estética uniforme a la sala, además de llevar a cabo tanto al impulsión como el retorno de aire.
Descripción de funcionamiento
Los difusores lineales dirigen el aire desde el sistema de climatización a la sala con una descargaa horizontal, en ángulo o vertical.
El flujo de aire resultante provoca la inducción de un elevado caudal de aire existente en la sala, reduciendo de manera rápida la velocidad del aire y la diferencia de temperatura existene entre el aire impulsado y el aire de la sala.
El resultado es una correcta ventilación por mezcla de aire con escasa turbulencia en la zona de ocupación.
Los difusores Serie PureLine18 se ensamblan en fábrica con deflectores ajustables de manera manual
El patrón de aire es ajustable para satisfacer las exigencias de diferentes salas.
Una salida para descarga de aire o alternativa de descarga horizontal.
Otros patrones: modo de calefacción con descarga de aire vertical; descarga de aire en ángulo.
Rango de diferencias de temperatura del aire que se impulsa a la sala desde –10 hasta +10 K.
Una compuerta de regulación (opcional) simplifica el equilibrado del caudal de aire para su puesta en servicio
Los difusores PureLine18 aportan una estética uniforme a la sala, además de llevar a cabo tanto al impulsión como el retorno de aire.
Longitud nominal | 600 – 2000 mm, en incrementos de 100 mm |
Número de ranuras | 1 o 2 |
Caudal de aire mínimo, con ∆tz = –10 K | 5 l/s o 17 m³/h |
Caudal de aire máximo con LWA ≅ 50 dB(A) | 84 l/s o 302 m³/h |
Diferencia de temperatura de impulsión | de –10 a +10 K |
Las tablas de selección rápida proporcionan un buen resumen de los caudales dea ire y sus correspondientes niveles de potencia sonora y pérdida de carga.
Con nuestro programa Easy Product Finder se pueden generar técnicos para otras configuraciones de funcionamiento.
Hasta el tamaño nominal de 1200 mm se incluye una boca; a partir del tamaño nominal 1300 mm se requieren dos bocas.
Las tablas de selección rápida proporcionan un buen resumen de los caudales de aire y sus correspondientes niveles de potencia sonora y pérdida de carga.
Con nuestro programa Easy Product Finder se pueden generar técnicos para otras configuraciones de funcionamiento.
Hasta el tamaño nominal de 1200 mm se incluye una boca; a partir del tamaño nominal 1300 mm se requieren dos bocas.
PL18-1, impulsión de aire, descarga de aire alternativa horizontal, potencia sonora y pérdida total de carga
600 | 5 | 17 | 4 | <15 | 3 | <15 | 5 | <15 | 4 | <15 | 8 | <15 | 5 | <15 |
600 | 10 | 38 | 15 | 29 | 14 | 26 | 21 | 29 | 16 | 26 | 35 | 29 | 22 | 26 |
600 | 16 | 58 | 34 | 40 | 31 | 38 | 49 | 41 | 37 | 38 | 81 | 41 | 50 | 38 |
600 | 22 | 78 | 62 | 49 | 57 | 46 | 88 | 49 | 67 | 46 | 148 | 49 | 91 | 46 |
700 | 6 | 20 | 4 | <15 | 3 | <15 | 6 | <15 | 6 | <15 | ||||
700 | 12 | 42 | 14 | 29 | 13 | 26 | 22 | 29 | 16 | 26 | 39 | 30 | 23 | 27 |
700 | 18 | 63 | 32 | 40 | 28 | 38 | 49 | 41 | 35 | 38 | 89 | 41 | 51 | 38 |
700 | 24 | 85 | 57 | 48 | 51 | 46 | 88 | 49 | 63 | 46 | 159 | 49 | 91 | 46 |
800 | 6 | 23 | 4 | <15 | 3 | <15 | 6 | <15 | 4 | <15 | 12 | <15 | 7 | <15 |
800 | 13 | 46 | 14 | 29 | 12 | 27 | 23 | 30 | 16 | 27 | 44 | 30 | 24 | 27 |
800 | 19 | 69 | 31 | 40 | 27 | 38 | 51 | 41 | 35 | 38 | 98 | 41 | 54 | 38 |
800 | 26 | 92 | 54 | 48 | 47 | 46 | 91 | 49 | 61 | 46 | 173 | 49 | 94 | 46 |
900 | 7 | 26 | 4 | <15 | 4 | <15 | 7 | <15 | 5 | <15 | 14 | <15 | 7 | <15 |
900 | 14 | 50 | 14 | 30 | 12 | 27 | 25 | 30 | 16 | 27 | 50 | 31 | 26 | 28 |
900 | 21 | 75 | 30 | 41 | 25 | 38 | 54 | 41 | 35 | 38 | 109 | 41 | 57 | 38 |
900 | 28 | 99 | 52 | 48 | 44 | 46 | 95 | 49 | 61 | 46 | 190 | 49 | 99 | 46 |
1000 | 8 | 29 | 4 | <15 | 4 | <15 | 8 | <15 | 5 | <15 | 16 | <15 | 8 | <15 |
1000 | 15 | 54 | 14 | 30 | 11 | 27 | 27 | 30 | 17 | 28 | 56 | 31 | 28 | 28 |
1000 | 22 | 80 | 29 | 41 | 24 | 38 | 57 | 41 | 35 | 38 | 119 | 41 | 60 | 38 |
1000 | 29 | 105 | 51 | 48 | 41 | 45 | 99 | 49 | 60 | 46 | 206 | 49 | 104 | 46 |
1100 | 9 | 32 | 5 | <15 | 4 | <15 | 9 | <15 | 6 | <15 | 19 | <15 | 10 | <15 |
1100 | 16 | 58 | 14 | 30 | 11 | 28 | 29 | 31 | 17 | 28 | 62 | 31 | 30 | 28 |
1100 | 24 | 85 | 29 | 41 | 23 | 38 | 60 | 41 | 36 | 38 | 130 | 42 | 64 | 38 |
1100 | 31 | 111 | 50 | 48 | 39 | 45 | 104 | 49 | 61 | 46 | 224 | 49 | 109 | 46 |
1200 | 10 | 35 | 5 | <15 | 4 | <15 | 10 | 15 | 6 | <15 | 22 | 16 | 11 | <15 |
1200 | 17 | 62 | 14 | 31 | 11 | 28 | 31 | 31 | 18 | 28 | 69 | 32 | 33 | 29 |
1200 | 25 | 90 | 29 | 41 | 23 | 38 | 64 | 41 | 37 | 38 | 143 | 42 | 68 | 39 |
1200 | 33 | 117 | 50 | 48 | 38 | 45 | 109 | 49 | 62 | 46 | 243 | 49 | 115 | 46 |
1300 | 11 | 38 | 5 | 16 | 4 | <15 | 11 | 16 | 6 | <15 | 25 | 17 | 12 | <15 |
1300 | 18 | 66 | 15 | 31 | 11 | 28 | 34 | 32 | 19 | 29 | 77 | 32 | 36 | 29 |
1300 | 26 | 95 | 30 | 41 | 22 | 38 | 69 | 41 | 38 | 38 | 156 | 42 | 73 | 39 |
1300 | 34 | 123 | 50 | 48 | 37 | 45 | 116 | 49 | 64 | 46 | 263 | 49 | 123 | 46 |
1400 | 11 | 41 | 6 | 16 | 4 | <15 | 13 | 17 | 7 | <15 | 29 | 17 | 13 | <15 |
1400 | 19 | 70 | 15 | 31 | 11 | 28 | 36 | 32 | 20 | 29 | 84 | 32 | 39 | 29 |
1400 | 27 | 99 | 30 | 41 | 22 | 38 | 73 | 41 | 39 | 38 | 168 | 42 | 77 | 39 |
1400 | 36 | 128 | 50 | 48 | 36 | 45 | 121 | 49 | 65 | 46 | 281 | 49 | 129 | 46 |
1500 | 12 | 44 | 6 | 17 | 4 | <15 | 14 | 18 | 8 | 33 | 18 | 15 | 15 | |
1500 | 20 | 74 | 16 | 32 | 11 | 29 | 40 | 32 | 21 | 29 | 93 | 33 | 42 | 30 |
1500 | 29 | 104 | 31 | 41 | 22 | 38 | 78 | 42 | 41 | 39 | 183 | 42 | 83 | 39 |
1500 | 37 | 134 | 51 | 48 | 36 | 45 | 129 | 49 | 67 | 46 | 304 | 49 | 137 | 46 |
1600 | 13 | 47 | 4 | <15 | 3 | <15 | 6 | <15 | 4 | <15 | 12 | <15 | 7 | <15 |
1600 | 24 | 86 | 12 | 30 | 11 | 28 | 20 | 31 | 14 | 28 | 38 | 31 | 21 | 28 |
1600 | 35 | 125 | 25 | 41 | 22 | 38 | 42 | 41 | 29 | 38 | 80 | 41 | 44 | 39 |
1600 | 46 | 164 | 43 | 48 | 37 | 46 | 72 | 49 | 49 | 46 | 138 | 49 | 75 | 46 |
1700 | 14 | 49 | 4 | <15 | 3 | <15 | 7 | <15 | 5 | <15 | 13 | <15 | 7 | <15 |
1700 | 25 | 90 | 12 | 31 | 10 | 28 | 21 | 31 | 14 | 28 | 40 | 31 | 22 | 28 |
1700 | 36 | 130 | 25 | 41 | 21 | 38 | 43 | 41 | 28 | 38 | 84 | 42 | 45 | 39 |
1700 | 47 | 170 | 42 | 48 | 36 | 46 | 74 | 49 | 48 | 46 | 144 | 49 | 77 | 46 |
1800 | 15 | 52 | 4 | <15 | 4 | <15 | 7 | 15 | 5 | <15 | 14 | 16 | 7 | <15 |
1800 | 26 | 94 | 12 | 31 | 10 | 28 | 22 | 31 | 14 | 28 | 43 | 32 | 23 | 29 |
1800 | 37 | 135 | 25 | 41 | 21 | 38 | 44 | 41 | 29 | 38 | 89 | 42 | 46 | 39 |
1800 | 176 | 41 | 48 | 35 | 46 | 75 | 49 | 48 | 46 | 151 | 49 | 79 | 46 | |
1900 | 15 | 55 | 4 | 15 | 4 | <15 | 8 | 16 | 5 | <15 | 15 | 16 | 8 | <15 |
1900 | 27 | 98 | 12 | 31 | 10 | 28 | 22 | 31 | 14 | 29 | 46 | 32 | 24 | 29 |
1900 | 39 | 140 | 24 | 41 | 20 | 38 | 46 | 41 | 29 | 38 | 93 | 42 | 48 | 39 |
1900 | 51 | 182 | 41 | 48 | 34 | 46 | 77 | 49 | 48 | 46 | 158 | 49 | 81 | 46 |
2000 | 16 | 58 | 4 | 16 | 4 | <15 | 8 | 16 | 5 | <15 | 16 | 17 | 8 | <15 |
2000 | 28 | 101 | 12 | 31 | 10 | 28 | 23 | 32 | 14 | 29 | 48 | 32 | 24 | 29 |
2000 | 40 | 144 | 24 | 41 | 20 | 38 | 47 | 41 | 29 | 38 | 97 | 42 | 49 | 39 |
2000 | 52 | 187 | 40 | 48 | 33 | 45 | 78 | 49 | 48 | 46 | 164 | 49 | 82 | 46 |
PL18-2, impulsión de aire, descarga de aire alternativa horizontal, potencia sonora y pérdida total de carga
600 | 10 | 35 | 4 | <15 | 4 | <15 | 6 | <15 | 4 | <15 | 11 | <15 | 6 | <15 |
600 | 19 | 67 | 13 | 28 | 11 | 26 | 21 | 29 | 15 | 26 | 37 | 30 | 21 | 27 |
600 | 27 | 98 | 28 | 39 | 24 | 36 | 46 | 40 | 31 | 37 | 81 | 41 | 46 | 38 |
600 | 36 | 130 | 49 | 47 | 42 | 44 | 79 | 48 | 54 | 45 | 141 | 49 | 79 | 45 |
700 | 11 | 41 | 4 | <15 | 4 | <15 | 7 | <15 | 5 | <15 | 13 | <15 | 7 | <15 |
700 | 21 | 74 | 13 | 29 | 11 | 26 | 23 | 30 | 15 | 27 | 43 | 31 | 23 | 27 |
700 | 30 | 108 | 27 | 39 | 22 | 36 | 48 | 40 | 31 | 37 | 90 | 41 | 48 | 38 |
700 | 39 | 141 | 46 | 47 | 38 | 44 | 82 | 48 | 52 | 44 | 155 | 49 | 82 | 45 |
800 | 13 | 47 | 5 | <15 | 4 | <15 | 9 | <15 | 5 | <15 | 16 | 16 | 9 | <15 |
800 | 23 | 81 | 13 | 29 | 11 | 26 | 25 | 31 | 15 | 27 | 49 | 32 | 25 | 28 |
800 | 32 | 116 | 26 | 39 | 21 | 36 | 51 | 40 | 31 | 37 | 100 | 42 | 51 | 38 |
800 | 42 | 151 | 44 | 47 | 35 | 43 | 85 | 48 | 51 | 44 | 169 | 49 | 85 | 45 |
900 | 15 | 52 | 5 | 15 | 4 | <15 | 10 | 16 | 6 | <15 | 20 | 18 | 10 | <15 |
900 | 25 | 89 | 14 | 30 | 10 | 27 | 28 | 31 | 16 | 27 | 56 | 32 | 28 | 28 |
900 | 35 | 125 | 26 | 39 | 20 | 36 | 54 | 41 | 31 | 37 | 111 | 42 | 54 | 38 |
900 | 45 | 161 | 44 | 46 | 33 | 43 | 90 | 48 | 52 | 44 | 185 | 49 | 90 | 45 |
1000 | 16 | 58 | 6 | 16 | 4 | <15 | 12 | 18 | 7 | <15 | 24 | 19 | 12 | 15 |
1000 | 27 | 95 | 14 | 30 | 10 | 27 | 30 | 32 | 17 | 28 | 64 | 33 | 30 | 29 |
1000 | 37 | 133 | 27 | 39 | 19 | 36 | 58 | 41 | 32 | 37 | 123 | 42 | 58 | 38 |
1000 | 47 | 170 | 43 | 46 | 31 | 43 | 95 | 48 | 52 | 44 | 201 | 49 | 95 | 45 |
1100 | 18 | 64 | 6 | 18 | 4 | <15 | 13 | 19 | 7 | 15 | 28 | 20 | 13 | 16 |
1100 | 28 | 102 | 14 | 31 | 10 | 27 | 33 | 32 | 18 | 28 | 71 | 34 | 33 | 29 |
1100 | 39 | 140 | 27 | 39 | 19 | 36 | 62 | 41 | 33 | 37 | 134 | 42 | 62 | 38 |
1100 | 49 | 178 | 43 | 46 | 30 | 43 | 100 | 48 | 53 | 44 | 216 | 49 | 100 | 45 |
1200 | 19 | 70 | 7 | 19 | 5 | 15 | 15 | 20 | 8 | 16 | 33 | 22 | 15 | 18 |
1200 | 30 | 109 | 15 | 31 | 10 | 28 | 36 | 33 | 19 | 29 | 79 | 34 | 36 | 30 |
1200 | 41 | 147 | 27 | 40 | 18 | 36 | 66 | 41 | 34 | 37 | 146 | 43 | 66 | 38 |
1200 | 52 | 186 | 43 | 46 | 29 | 43 | 105 | 48 | 54 | 44 | 232 | 49 | 105 | 45 |
1300 | 21 | 76 | 7 | 20 | 5 | 16 | 17 | 21 | 9 | 17 | 38 | 23 | 17 | 19 |
1300 | 32 | 115 | 16 | 31 | 10 | 28 | 40 | 33 | 20 | 29 | 88 | 35 | 39 | 30 |
1300 | 43 | 155 | 28 | 40 | 18 | 36 | 71 | 41 | 36 | 37 | 158 | 43 | 71 | 39 |
1300 | 54 | 194 | 44 | 46 | 29 | 43 | 112 | 48 | 56 | 44 | 249 | 49 | 111 | 45 |
1400 | 23 | 81 | 8 | 21 | 5 | 17 | 20 | 22 | 10 | 18 | 44 | 24 | 20 | 20 |
1400 | 34 | 121 | 17 | 32 | 11 | 28 | 43 | 33 | 21 | 30 | 97 | 35 | 43 | 31 |
1400 | 45 | 161 | 29 | 40 | 18 | 36 | 75 | 41 | 37 | 37 | 170 | 43 | 75 | 39 |
1400 | 56 | 201 | 45 | 46 | 28 | 42 | 117 | 48 | 57 | 44 | 265 | 49 | 117 | 45 |
1500 | 24 | 87 | 8 | 22 | 5 | 18 | 22 | 23 | 11 | 19 | 50 | 25 | 22 | 21 |
1500 | 35 | 128 | 17 | 32 | 11 | 29 | 47 | 34 | 22 | 30 | 106 | 35 | 46 | 31 |
1500 | 47 | 168 | 30 | 40 | 18 | 36 | 80 | 42 | 39 | 38 | 183 | 43 | 80 | 39 |
1500 | 58 | 208 | 46 | 46 | 28 | 42 | 123 | 48 | 59 | 44 | 281 | 49 | 123 | 45 |
1600 | 26 | 93 | 5 | 17 | 4 | <15 | 9 | 18 | 5 | <15 | 16 | 19 | 9 | 15 |
1600 | 42 | 152 | 12 | 31 | 9 | 28 | 22 | 32 | 13 | 28 | 43 | 33 | 22 | 29 |
1600 | 59 | 211 | 22 | 40 | 17 | 37 | 42 | 41 | 25 | 37 | 83 | 42 | 42 | 38 |
1600 | 75 | 270 | 36 | 47 | 28 | 44 | 68 | 48 | 41 | 44 | 135 | 49 | 68 | 45 |
1700 | 27 | 99 | 5 | 18 | 4 | <15 | 9 | 19 | 6 | 15 | 18 | 20 | 9 | 16 |
1700 | 44 | 159 | 12 | 31 | 9 | 28 | 23 | 32 | 14 | 28 | 46 | 33 | 23 | 29 |
1700 | 61 | 218 | 22 | 40 | 17 | 37 | 43 | 41 | 25 | 37 | 87 | 42 | 43 | 38 |
1700 | 77 | 278 | 35 | 46 | 27 | 43 | 70 | 48 | 41 | 44 | 140 | 49 | 69 | 45 |
1800 | 29 | 105 | 5 | 18 | 4 | 15 | 10 | 20 | 6 | 16 | 20 | 21 | 10 | 17 |
1800 | 46 | 165 | 12 | 31 | 9 | 28 | 24 | 32 | 14 | 29 | 49 | 34 | 24 | 30 |
1800 | 63 | 226 | 22 | 40 | 17 | 37 | 45 | 41 | 26 | 37 | 92 | 42 | 45 | 38 |
1800 | 80 | 287 | 35 | 46 | 26 | 43 | 72 | 48 | 41 | 44 | 147 | 49 | 72 | 45 |
1900 | 31 | 111 | 5 | 19 | 4 | 16 | 11 | 20 | 6 | 17 | 22 | 22 | 11 | 18 |
1900 | 48 | 172 | 12 | 31 | 9 | 28 | 25 | 33 | 14 | 29 | 52 | 34 | 25 | 30 |
1900 | 65 | 234 | 22 | 40 | 16 | 37 | 46 | 41 | 26 | 38 | 96 | 43 | 46 | 39 |
1900 | 82 | 295 | 35 | 46 | 26 | 43 | 74 | 48 | 41 | 44 | 153 | 49 | 73 | 45 |
2000 | 32 | 116 | 6 | 20 | 4 | 16 | 12 | 21 | 7 | 17 | 24 | 22 | 12 | 18 |
2000 | 50 | 178 | 12 | 32 | 9 | 28 | 26 | 33 | 15 | 29 | 56 | 34 | 26 | 30 |
2000 | 67 | 240 | 22 | 40 | 16 | 37 | 48 | 41 | 26 | 38 | 100 | 43 | 48 | 39 |
2000 | 84 | 302 | 34 | 46 | 25 | 43 | 75 | 48 | 41 | 44 | 159 | 49 | 75 | 45 |

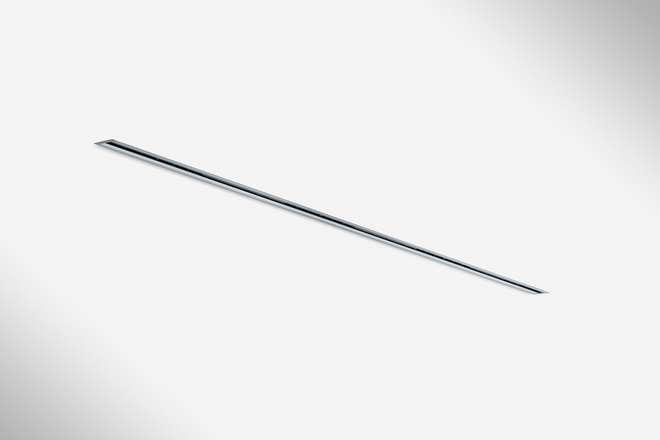

Difusor lineal Serie PL18, con deflectores de aire ajustables manualmente y con 1 o 2 ranuras
Descarga de aire alternativa horizontal, alternativa en ángulo, vertical, una sola salida horizontal hacia la izquierda o una sola salida horizontal a la derecha
Los difusores lineales se instalan en sistemas de falso techo y son indicados para impulsión y retorno de aire. Difusores de aire listos para instalar configurados por una placa de difusor frontal y deflectores para regulación de aire de color negro, gris o blanco.
La variante con plenum puede disponer de 1 o 2 bocas; situados de manera simétrica pueden disponer de bocas para entrada vertical u horizontal de aire; situado de manera asimétrica sólo dispone de bocas para entrada horizontal de aire.
Los plenums se instalan mediante 4 piezas para suspensión
La fijación del perfil frontal puede ser desmontable o no
Bocas indicadas para conductos de aire circulares en cumplimiento con EN 1506 o EN 13180. La potencia sonora del ruido de aire generado se mide en cumplimiento con EN ISO 5135.
Características especiales:
Materiales y acabados
Lana mineral
Detalles constructivos
Acabado del perfil frontal
Datos técnicos
Dimensiones
Ruido de aire generado

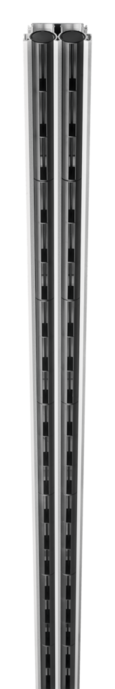

Difusor lineal Serie PL18, con deflectores de aire ajustables manualmente y con 1 o 2 ranuras
Descarga de aire alternativa horizontal, alternativa en ángulo, vertical, una sola salida horizontal hacia la izquierda o una sola salida horizontal a la derecha
Los difusores lineales se instalan en sistemas de falso techo y son indicados para impulsión y retorno de aire. Difusores de aire listos para instalar configurados por una placa de difusor frontal y deflectores para regulación de aire de color negro, gris o blanco.
La variante con plenum puede disponer de 1 o 2 bocas; situados de manera simétrica pueden disponer de bocas para entrada vertical u horizontal de aire; situado de manera asimétrica sólo dispone de bocas para entrada horizontal de aire.
Los plenums se instalan mediante 4 piezas para suspensión
La fijación del perfil frontal puede ser desmontable o no
Bocas indicadas para conductos de aire circulares en cumplimiento con EN 1506 o EN 13180. La potencia sonora del ruido de aire generado se mide en cumplimiento con EN ISO 5135.
Características especiales:
Materiales y acabados
Lana mineral
Detalles constructivos
Acabado del perfil frontal
Datos técnicos
Dimensiones
Ruido de aire generado
Este texto para especificación describe las propiedades generales del producto. Con nuestro programa Easy Product Finder se pueden generar textos para otras ejecuciones de producto.
|
|
Ejemplo de pedido: PL18-1-S-PF-HS/1200x1200x98/1
Número de ranuras | 1 |
Sistema | Impulsión de aire |
Variante | Perfil frontal fijado al plenum, no desmontable |
Construcción del plenum | Plenum simético con entrada horizontal de aire |
Tamaño | Perfil frontal de 1200 mm, plenum 1200 mm, diámetro de la boca 98 mm |
No. de bocas | 1 |
Compuerta de regulación para equilibrado de caudal | Sin |
Junta de labio | Sin |
Aislamiento | Sin |
Posición del plenum | Centrado |
Patrón de aire | Alternativa horizontal |
Marco frontal | Sin |
Remates finales | Sin |
Acabado | Anodizado natural E6-C-0 |
Color de los deflectores de aire | Negro |
Ejemplo de pedido: PL18-2-S-SF-HS/1200x1000x123/2-D-LS-L-LE/AS/B00/EA/P1-RAL 9010/W
Número de ranuras | 2 |
Sistema | Impulsión de aire |
Variante | Perfil frontal fijado al plenum, desmontable |
Construcción del plenum | Plenum simético con entrada horizontal de aire |
Tamaño | Perfil frontal de 1200 mm, plenum de 1000 mm, diámetro de la boca 123 mm |
No. de bocas | 2 |
Compuerta de regulación para equilibrado de caudal | Con |
Junta de labio | Con |
Aislamiento | Con |
Posición del plenum | Lado izquierdo |
Patrón de aire | Alternativa en ángulo |
Marco frontal | Con |
Remates finales | Con remate final en ángulo |
Acabado | Pintado en blanco RAL 9010, grado de brillo 50% |
Color de los deflectores de aire | Blanco |
Ejemplo de pedido: PL18-2-S-DF/1200/V/B00/EP/P1-RAL 9006/G
Número de ranuras | 2 |
Sistema | Impulsión de aire |
Variante | Perfil frontal con marco y muelles |
Construcción del plenum | Número de plenums |
Tamaño | Perfil frontal de 1200 mm |
No. de bocas | Sin |
Compuerta de regulación para equilibrado de caudal | Sin |
Junta de labio | Sin |
Aislamiento | Sin |
Posición del plenum | Número de plenums |
Patrón de aire | Vertical |
Marco frontal | Con marco frontal |
Remates finales | Con remate final |
Acabado | Pintado en color blanco RAL 9006, grado de brillo 30% |
Color de los deflectores de aire | Gris |
Ejemplo de pedidos: PL18-2- -CS/150x300x90/B00/RAL 9016
Número de ranuras | 2 |

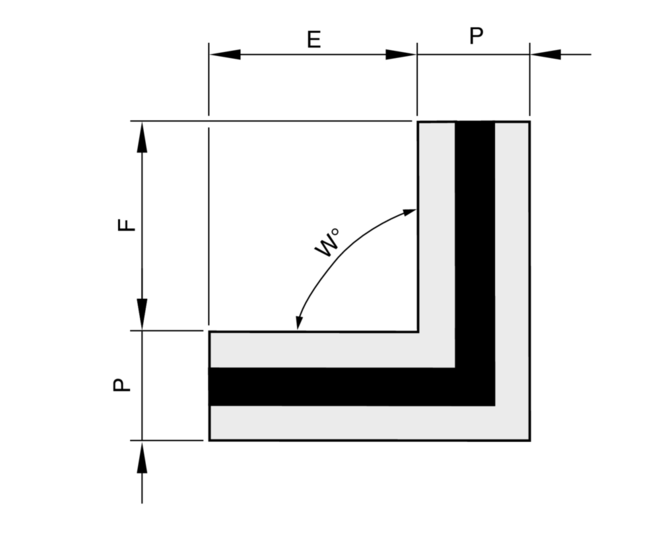

Variante | Pieza en esquina |
Dimensiones | Longitud de lado E: 150 mm; F: 300 mm; en ángulo de 90° |
Marco frontal | Con marco frontal (B00) |
Acabado | P1: Pintado al polvo en blanco RAL 9016, grado de brillo. 70% |
Longitud nominal
600 | 600 |
700 | 700 |
800 | 800 |
900 | 900 |
1000 | 1000 |
1100 | 1100 |
1200 | 1200 |
1300 | 1300 |
1400 | 1400 |
1500 | 1500 |
1600 | 1600 |
1700 | 1700 |
1800 | 1800 |
1900 | 1900 |
2000 | 2000 |
Variante
PL18-1 | 38 |
PL18-2 | 55 |
Dimensiones [mm]
600 | 600 | 595 |
700 | 700 | 695 |
800 | 800 | 795 |
900 | 900 | 895 |
1000 | 1000 | 995 |
1100 | 1100 | 1095 |
1200 | 1200 | 1195 |
1300 | 1300 | 1295 |
1400 | 1400 | 1395 |
1500 | 1500 | 1495 |
1600 | 1600 | 1595 |
1700 | 1700 | 1695 |
1800 | 1800 | 1795 |
1900 | 1900 | 1895 |
2000 | 2000 | 1995 |
Variante
PL18-1-HS / HA | 18 | 38 | 84 | 80 | 78/98 |
PL18-2-HS / HA | 35 | 55 | 67 | 63 | 98/123 |
PL18-1-VS | 18 | 38 | 78/98 | ||
PL18-2-VS | 35 | 55 | 98/123 |
Variante
PL18-1 | 78 | 42 |
PL18-1 | 98 | 50 |
PL18-2 | 98 | 50 |
PL18-2 | 123 | 48 |
Pesos
Perfil frontal | PL18-1 | 0,5 |
Perfil frontal | PL18-2 | 0,8 |
Plenum HS/HA | PL18-1 | 3,4 |
Plenum HS/HA | PL18-2 | 3,4 |
Plenum VS | PL18-1 | 2,9 |
Plenum VS | PL18-2 | 2,8 |
Peso total = peso del perfil frontal + peso del plenum
Variante
PL18-1 | 18 | 38 |
PL18-2 | 35 | 55 |
Valor mínimo | 100 | 100 | 45° |
Valor máximo | 300 | 300 | 175° |
Variante
PL18-1 | 18 | 38 |
PL18-2 | 35 | 55 |
Instalación y puesta en servicio
Los diagramas ilustran como llevar a cabo su instalación.
Instalación y puesta en servicio
Los diagramas ilustran como llevar a cabo su instalación.
Equilibrado de caudal de aire
Cuando se conectan varios difusores a un solo regulador de caudal, puede ser necesario el equilibrado del caudal de aire en cada uno de ellos.
Equilibrado de caudal de aire
Cuando se conectan varios difusores a un solo regulador de caudal, puede ser necesario el equilibrado del caudal de aire en cada uno de ellos.
Principales dimensiones
ØD [mm]
Diámetro exterior de la boca
L₁ [mm]
Perfil frontal
L₃ [mm]
Longitud del plenum
B₃ [mm]
Anchura del plenum
H₄ [mm]
Altura del plenum, sin incluir el cuello
C [mm]
Longitud de la boca
M [mm]
Anchura del perfil frontal
mm
Distancia desde el extremo inferior del perfil frontal del difusor y el extremo inferior del plenum
E [mm]
Tramo en esquina, longitud de lado
F [mm]
Tramo en esquina, longitud de lado
W [°]
Sección de esquina en ángulo
Definiciones
LWA [dB(A)]
Nivel de potencia sonora en dB(A) del ruido de aire generado
V [m³/h] y [l/s]
Caudal de aire
Δtz [K]
Diferencia de temperatura entre el aire de la sala y el aire de impulsión, p.e. temperatura del aire impulsado menor a la temperatura existente a la sala
Δpt [Pa]
Pérdida total de carga
Aeff [m²]
Ärea de descarga efectiva de aire
Todas las potencias sonoras están basadas en 1 pW.
Compartir la página
Recomendar la página
La página puede ser recomendada compartiendo este enlace.
Contacto
¡Gracias por su mensaje!
Su recomendación ha sido remitida con éxito.
Contacto
Estamos aquí para ayudarle
Por favor indique el asunto de su consulta y sus datos de contacto.
Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04
Contacto
¡Gracias por su mensaje!
Su mensaje se ha recibido con éxito en el buzón del SAT de TROX.
En seguida nos pondremos en contacto con usted.
En caso de que disponga de cuestiones adicionales, puede contactar con nosotros en: Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04
Contacto
Estamos aquí para ayudarle
Por favor indique el asunto de su consulta y sus datos de contacto.
Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04
Contacto
¡Gracias por su mensaje!
Su mensaje se ha recibido con éxito en el buzón del SAT de TROX.
En seguida nos pondremos en contacto con usted.
En caso de que disponga de cuestiones adicionales, puede contactar con nosotros en: Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04
