Disponible online - configurar ahora

AGS

Rejilla de ventilación de aluminio con lamas fijas horizontales

Rejilla de ventilación con lamas en ángulo

  • Tamaños nominales 225 × 125 – 1225 × 525 mm
  • Rango de caudales de aire 4 – 535 l/s o 14 – 1926 m³/h
  • Rejilla de aluminio en color natural anodizado
  • Marco frontal anchura 30 mm
  • Taladros avellanados


Equipamiento opcional y accesorios

  • Rejilla frontal en color RAL CLASSIC
  • Marco de montaje
  • Contramarco para instalación en puertas

Actualizando el código de pedido
Guardar la configuración
Calculando precio
Configure su producto – paso a paso
    Generando informe
    • Diseño y dimensionado técnico
    Actualizando los datos técnicos
    • Imágenes
    Código para pedido:
    Texto para especificación:
    Actualizando el texto para especificación
    Mostrar texto completo Ocultar texto completo
    Inicializar el código de pedido

    Aplicación

    Aplicación

    • Rejilla de ventilación Serie AGS para paso de aire
    • Instalación en puertas y paredes
    • Rejilla de ventilación no vista para instalación en diferentes tipos de aplicación

    Características especiales:

    • Lamas fijas
    • Marco frontal con taladros avellanados
    • Opcionalmente con contramarco para instalación en puertas

    Tamaños nominales

    • Longitud nominal: 225, 325, 425, 525, 625, 825, 1025, 1225 mm
    • Altura nominal: 125, 225, 325, 425, 525 mm

    Aplicación

    • Rejilla de ventilación Serie AGS para paso de aire
    • Instalación en puertas y paredes
    • Rejilla de ventilación no vista para instalación en diferentes tipos de aplicación

    Características especiales:

    • Lamas fijas
    • Marco frontal con taladros avellanados
    • Opcionalmente con contramarco para instalación en puertas

    Tamaños nominales

    • Longitud nominal: 225, 325, 425, 525, 625, 825, 1025, 1225 mm
    • Altura nominal: 125, 225, 325, 425, 525 mm

    Descripción

    Ejecuciones

    • Rejilla
    • T: Rejilla con contramarco para instalación en puertas

    Partes y características

    • Marco de perfil recto
    • Lamas de regulación horizontales con forma de ángulo
    • Junta perimetral montada en fábrica
    • Contramarco para instalación en puertas, opcional

    Accesorios

    • Marco de montaje: Para una instalación rápida y sencilla de las rejillas de ventilación

    Materiales y acabados

    • Marco y lamas de aluminio
    • Marco y lamas en color natural anodizado E6-C-0
    • P1: Marco y lamas pintadas al polvo color RAL CLASSIC

    Normativas y pautas

    • La potencia sonora del ruido de aire regenerado se mide en cumplimiento con EN ISO 5135.

    Mantenimiento

    • No requieren de mantenimiento, ya que la ejecución y los materiales no son susceptibles al desgaste
    • Acceso para inspección y limpieza en cumplimiento con VDI 6022

    Ejecuciones

    • Rejilla
    • T: Rejilla con contramarco para instalación en puertas

    Partes y características

    • Marco de perfil recto
    • Lamas de regulación horizontales con forma de ángulo
    • Junta perimetral montada en fábrica
    • Contramarco para instalación en puertas, opcional

    Accesorios

    • Marco de montaje: Para una instalación rápida y sencilla de las rejillas de ventilación

    Materiales y acabados

    • Marco y lamas de aluminio
    • Marco y lamas en color natural anodizado E6-C-0
    • P1: Marco y lamas pintadas al polvo color RAL CLASSIC

    Normativas y pautas

    • La potencia sonora del ruido de aire regenerado se mide en cumplimiento con EN ISO 5135.

    Mantenimiento

    • No requieren de mantenimiento, ya que la ejecución y los materiales no son susceptibles al desgaste
    • Acceso para inspección y limpieza en cumplimiento con VDI 6022

    Información técnica

    Datos técnicos, Selección rápida, Texto para especificación, Código de pedido

    • Datos técnicos
    • Selección rápida
    • Texto para especificación
    • Código de pedido
    trox_blau20

    Tamaños nominales

    desde 225 × 125 hasta 1225 × 525 mm

         trox_blau20

    Caudal mínimo de aire

    4 – 145 l/s o 14 – 522 m³/h

         trox_blau20

    Caudal máximo de aire, con LWA máx. 40 dB(A) sin accesorios

    16 – 535 l/s o 58 – 1926 m³/h
    Área geométrica libre trox_blau20 H L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] trox_blau20 H 225 325 425 525 625 825 1025 1225 trox_blau20 H Ageo Ageo Ageo Ageo Ageo Ageo Ageo Ageo trox_blau20 mm m² m² m² m² m² m² m² m² trox_blau20

    125

    0,008

    0,012

    0,016

    0,020

    0,024

    0,032

    0,040

    0,048

         trox_blau20

    225

    0,027

    0,036

    0,045

    0,054

    0,072

    0,090

    0,108

         trox_blau20

    325

    0,056

    0,070

    0,084

    0,112

    0,140

    0,168

         trox_blau20

    425



    0,114

    0,152

    0,190

    0,228

         trox_blau20

    525





    0,240

    0,288

    Tamaños nominales

    desde 225 × 125 hasta 1225 × 525 mm

    Caudal mínimo de aire

    4 – 145 l/s o 14 – 522 m³/h

    Caudal máximo de aire, con LWA máx. 40 dB(A) sin accesorios

    16 – 535 l/s o 58 – 1926 m³/h


    Área geométrica libre

    H L [mm]
    H 225 325 425 525 625 825 1025 1225
    H Ageo
    mm m²

    125

    0,008

    0,012

    0,016

    0,020

    0,024

    0,032

    0,040

    0,048

    225

    0,027

    0,036

    0,045

    0,054

    0,072

    0,090

    0,108

    325

    0,056

    0,070

    0,084

    0,112

    0,140

    0,168

    425



    0,114

    0,152

    0,190

    0,228

    525





    0,240

    0,288

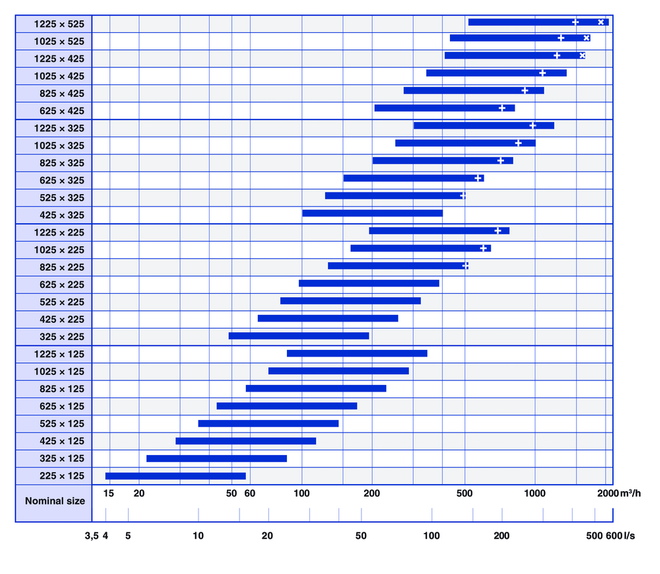

    AGS, rango de caudal de aire 00274148_0

    × LWA = 40 dB(A) con flujo de aire sin restricción+ LWA = 40 dB(A) con flujo de aire restringido un 50 %

    Rejilla de ventilación de aluminio indicada para paso de aire. Marco con perfil recto. Para instalación en paredes y puertas.

    Rejilla lista para instalar, integrada por un marco y por lamas horizontales fijas.

    Taladros para fijación con tornillos de la rejilla a la superficie de instalación.

    La potencia sonora del ruido de aire regenerado se mide en cumplimiento con EN ISO 5135.

    Características especiales:

    • Lamas fijas
    • Marco frontal con taladros avellanados
    • Opcionalmente con contramarco para instalación en puertas

    Materiales y acabados

    • Marco y lamas de aluminio
    • Marco y lamas en color natural anodizado E6-C-0
    • P1: Marco y lamas pintadas al polvo color RAL CLASSIC

    Datos técnicos

    • Tamaños nominales: desde 225 × 125 hasta 1225 × 525 mm
    • Caudal mínimo de aire (impulsión de aire): 4 – 145 l/s o 14 – 522 m³/h
    • Caudal máximo de aire (impulsión), con LWA máx. 40 dB(A) sin accesorios: 16 – 535 l/s o 58 – 1926 m³/h

    Dimensiones

    • V _______________________ [m³/h]
    • Δpt _______________________ [Pa]

    Ruido de aire regenerado

    • LWA _______________________ [dB(A)]

    Rejilla de ventilación de aluminio indicada para paso de aire. Marco con perfil recto. Para instalación en paredes y puertas.

    Rejilla lista para instalar, integrada por un marco y por lamas horizontales fijas.

    Taladros para fijación con tornillos de la rejilla a la superficie de instalación.

    La potencia sonora del ruido de aire regenerado se mide en cumplimiento con EN ISO 5135.

    Características especiales:

    • Lamas fijas
    • Marco frontal con taladros avellanados
    • Opcionalmente con contramarco para instalación en puertas

    Materiales y acabados

    • Marco y lamas de aluminio
    • Marco y lamas en color natural anodizado E6-C-0
    • P1: Marco y lamas pintadas al polvo color RAL CLASSIC

    Datos técnicos

    • Tamaños nominales: desde 225 × 125 hasta 1225 × 525 mm
    • Caudal mínimo de aire (impulsión de aire): 4 – 145 l/s o 14 – 522 m³/h
    • Caudal máximo de aire (impulsión), con LWA máx. 40 dB(A) sin accesorios: 16 – 535 l/s o 58 – 1926 m³/h

    Dimensiones

    • V _______________________ [m³/h]
    • Δpt _______________________ [Pa]

    Ruido de aire regenerado

    • LWA _______________________ [dB(A)]

    Este texto para especificación describe las propiedades generales del producto. Con nuestro programa Easy Product Finder se pueden generar textos para otras ejecuciones de producto.

    00100784_0

     Serie
    AGS       Rejilla

     Accesorios para regulación
           Sin entrada: sin marco
    T       Con contramarco para instalación en puertas

     Tamaño [mm]
           L × H



     Marco de montaje
           Sin entrada: sin marco
    A1       Con marco (no indicado para instalación con contramarco T)

     Acabado
    Sin código: color natural anodizado E6-C-0
    P1       Pintado al polvo, indicar color de la carta RAL CLASSIC

           Grado de brillo
           RAL 9010 50 %
           RAL 9006 30 %
           Resto de colores RAL 70 %

    Ejemplo para pedido: AGS-T/625×225

    Accesorios para regulación

    Contramarco

    Tamaño

    625 × 225 mm

    Marco de montaje

    Sin

    Acabado

    Color natural anodizado E6-C-0




    Dimensiones y pesos, Detalles de producto

    • Dimensiones y pesos
    • Detalles de producto

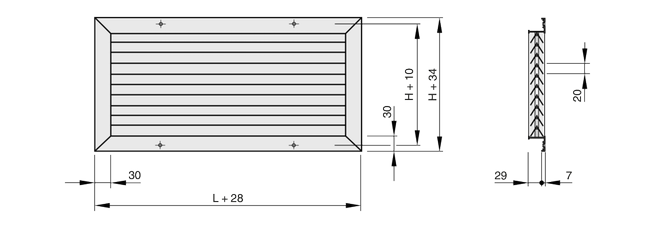

    AGS, marco frontal de 30 mm
    00204982_0
    L Longitud nominal
    H Altura nominal


    00204982_0

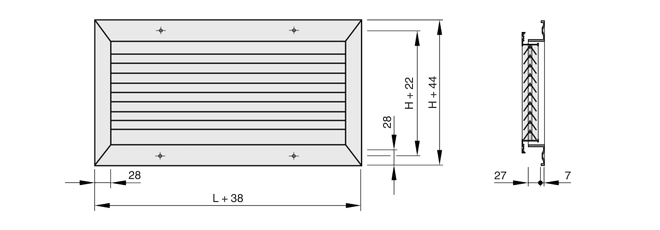

    00220183_0

    La tabla muestra los pesos nominales disponibles

    La tabla muestra los pesos nominales disponibles

    AGS trox_blau20 H L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] trox_blau20 H 225 325 425 525 625 825 1025 1225 trox_blau20 H m m m m m m m m trox_blau20 mm kg kg kg kg kg kg kg kg trox_blau20

    125

    0,5

    0,6

    0,8

    1,0

    1,1

    1,4

    1,7

    2,1

         trox_blau20

    225

    1,0

    1,2

    1,5

    1,7

    2,2

    2,8

    3,3

         trox_blau20

    325

    1,7

    2,0

    2,4

    3,1

    3,8

    4,4

         trox_blau20

    425



    3,0

    3,9

    4,8

    5,6

         trox_blau20

    525





    5,8

    6,8
    AGS-T trox_blau20 H L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] trox_blau20 H 225 325 425 525 625 825 1025 1225 trox_blau20 H m m m m m m m m trox_blau20 mm kg kg kg kg kg kg kg kg trox_blau20

    125

    0,7

    1,0

    1,2

    1,4

    1,6

    2,1

    2,5

    2,9

         trox_blau20

    225

    1,4

    1,7

    2,0

    2,3

    2,9

    3,6

    4,2

         trox_blau20

    325

    2,2

    2,6

    3,0

    3,8

    4,6

    5,4

         trox_blau20

    425



    3,7

    4,7

    5,7

    6,7

         trox_blau20

    525





    6,8

    8,0

    AGS

    H L [mm]
    H 225 325 425 525 625 825 1025 1225
    H m
    mm kg

    125

    0,5

    0,6

    0,8

    1,0

    1,1

    1,4

    1,7

    2,1

    225

    1,0

    1,2

    1,5

    1,7

    2,2

    2,8

    3,3

    325

    1,7

    2,0

    2,4

    3,1

    3,8

    4,4

    425



    3,0

    3,9

    4,8

    5,6

    525





    5,8

    6,8


    AGS-T

    H L [mm]
    H 225 325 425 525 625 825 1025 1225
    H m
    mm kg

    125

    0,7

    1,0

    1,2

    1,4

    1,6

    2,1

    2,5

    2,9

    225

    1,4

    1,7

    2,0

    2,3

    2,9

    3,6

    4,2

    325

    2,2

    2,6

    3,0

    3,8

    4,6

    5,4

    425



    3,7

    4,7

    5,7

    6,7

    525





    6,8

    8,0

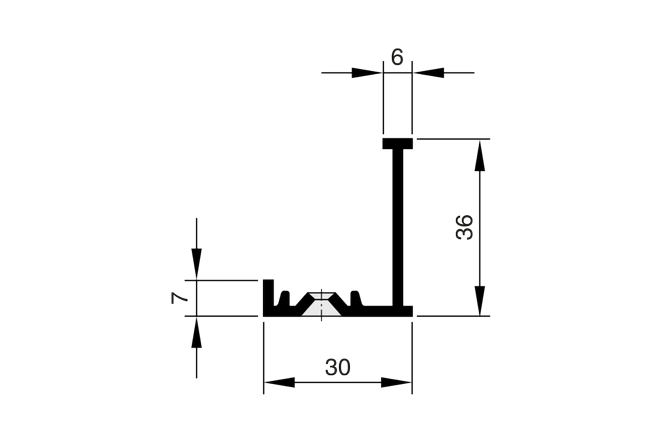

    Marco frontal, 30 mm
    00119013_0..


    00119013_0..
    00119020_0.

    Detalles de instalación, Información general y definiciones

    • Detalles de instalación
    • Información general y definiciones

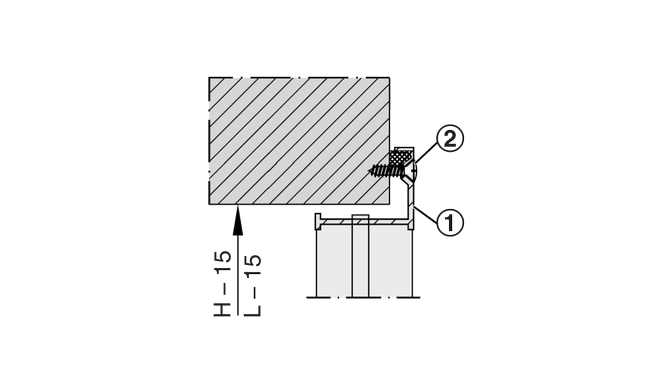

    Rejilla de ventilación AGS para fijación con tornillos, sin marco de montaje
    00151523_0
    ① Rejilla de ventilación
    ② Fijación por tornillos (se suministra en obra)


    00151523_0

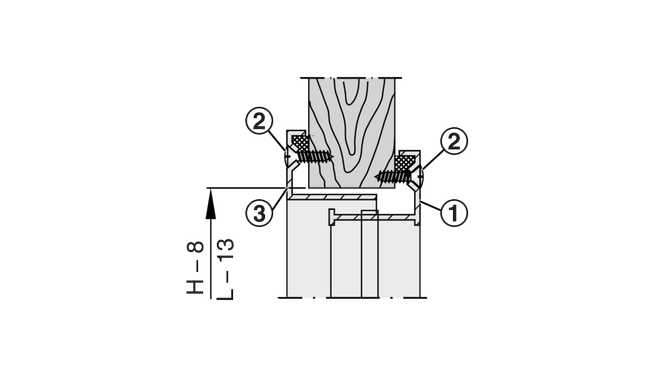

    00151531_0

    Instalación y puesta en servicio

    • Para instalación en paredes y puertas
    • Instalación con o sin marco de montaje
    • Fijar el marco con tornillos
    • Fijar el contramarco (si tiene) con tornillos


    Los diagramas ilustran como llevar a cabo su instalación.

    Instalación y puesta en servicio

    • Para instalación en paredes y puertas
    • Instalación con o sin marco de montaje
    • Fijar el marco con tornillos
    • Fijar el contramarco (si tiene) con tornillos


    Los diagramas ilustran como llevar a cabo su instalación.

    Principales dimensiones

    L [mm]

    Longitud nominal de la rejilla de ventilación

    H [mm]

    Altura nominal de la rejilla de ventilación

    m [kg]

    Peso

    Definiciones

    LWA [dB(A)]

    Nivel de potencia sonora del ruido de aire regenerado

    V [m³/h] y [l/s]

    Caudal de aire

    Δpt [Pa]

    Pérdida de carga total

    lS [m]

    Distancia desde la rejilla o el tramo lineal horizontal (alcance)

    Principales dimensiones

    L [mm]

    Longitud nominal de la rejilla de ventilación

    H [mm]

    Altura nominal de la rejilla de ventilación

    m [kg]

    Peso

    Definiciones

    LWA [dB(A)]

    Nivel de potencia sonora del ruido de aire regenerado

    V [m³/h] y [l/s]

    Caudal de aire

    Δpt [Pa]

    Pérdida de carga total

    lS [m]

    Distancia desde la rejilla o el tramo lineal horizontal (alcance)

    Descargas

    Información sobre el producto

    • Grilles Linear Grilles

      T 1.1/1/EN/2 1,4 MB pdf

    • Información del producto Serie AGS

      Información del producto 780 KB pdf

    Certificados

    • AGS Declaración del fabricante_NotCE

      NotCE-04/2023 – ES/es  660 KB pdf

    • AGS Manufacturer's statement_NotCE

      NotCE-04/2023 – ES/en  660 KB pdf

    Servicios TROX

    production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

    Compartir la página

    Recomendar la página

    La página puede ser recomendada compartiendo este enlace.

    Los campos marcados con un asterísco (*) son de obligado cumplimiento.

    Contacto

    ¡Gracias por su mensaje!

    Su recomendación ha sido remitida con éxito.

    Contacto

    Estamos aquí para ayudarle

    Por favor indique el asunto de su consulta y sus datos de contacto.
    Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04

    Su mensaje
    Su mensaje para

    Los campos marcados con un asterísco (*) son de obligado cumplimiento.

    Contacto

    ¡Gracias por su mensaje!

    Su mensaje se ha recibido con éxito en el buzón del SAT de TROX.
    En seguida nos pondremos en contacto con usted.
    En caso de que disponga de cuestiones adicionales, puede contactar con nosotros en: Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04

    Contacto

    Estamos aquí para ayudarle

    Por favor indique el asunto de su consulta y sus datos de contacto.
    Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04

    Adjunto (máx. 10MB)
    Su mensaje
    Su mensaje para

    Los campos marcados con un asterísco (*) son de obligado cumplimiento.

    Contacto

    ¡Gracias por su mensaje!

    Su mensaje se ha recibido con éxito en el buzón del SAT de TROX.
    En seguida nos pondremos en contacto con usted.
    En caso de que disponga de cuestiones adicionales, puede contactar con nosotros en: Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04

    TROX Logo
    Al hacer clic en el botón, nos permite brindarle una excelente experiencia en el sitio web y que los procesos de compra sean más sencillos. Estas cookies incluyen aquellas que son necesarias para el funcionamiento del sitio y para el control de nuestros servicios y aplicaciones, así como los que se utilizan únicamente con fines estadísticos, para configuraciones de conveniencia o para mostrar contenido personalizado. Puede decidir qué categorías desea permitir y puede ajustar la configuración de uso de datos según sus requisitos individuales. Tenga en cuenta que, según la configuración que haya seleccionado, es posible que no todas las funciones de la página estén disponibles. Puede cambiar su selección en cualquier momento.
    Configuración de galletas
