AF

Rejillas de ventilación fabricadas en aluminio con lamas horizontales fijas para instalación en suelo - también para disposición lineal

Rejillas de ventilación individuales y tramos para disposición continua con lamas de perfil especial

  • Tamaños nominales 225 × 75 – 1225 × 425 mm y tramos para disposición continua
  • Rango de caudales de aire 10 – 1235 l/s o 36 – 4446 m³/h
  • Rejilla de aluminio en color natural anodizado
  • Marco frontal indicado para instalación en suelo sin marco de montaje
  • Rejilla desmontable con fijación por muelles


Equipamiento opcional y accesorios

  • Rejilla frontal en color RAL CLASSIC
  • Accesorios para regulación de caudal y contol de la dirección de salida del aire

Actualizando el código de pedido
Guardar la configuración
Calculando precio
Configure su producto – paso a paso
    Generando informe
    • Diseño y dimensionado técnico
    Actualizando los datos técnicos
    • Imágenes
    Código para pedido:
    Texto para especificación:
    Actualizando el texto para especificación
    Mostrar texto completo Ocultar texto completo
    Inicializar el código de pedido

    Aplicación

    Aplicación

    • Rejilla de ventilación Serie AF para impulsión o retorno de aire indicada para zonas de confort y zonas industriales
    • Impulsión de aire para ventilación por mezcla de aire
    • Lamas rectas (0°) o inclinadas (15°) para control de la dirección de salida de aire
    • Para instalaciones de caudal de aire constante y variable
    • Para impulsión de aire a la sala con un diferencial de temperaturas desde –12 hasta +4 K
    • Preferentemente para instalación en suelo

    Características especiales:

    • Lamas rectas (0°) o inclinadas (15°) para control de la dirección de salida de aire
    • Fijación con muelles

    Tamaños nominales

    Rejilla

    • Longitud nominal: 225, 325, 425, 525, 625, 825, 1025, 1225 mm
    • Altura nominal: 75, 125, 225, 325, 425, 525 mm


    Tramo para disposición continua

    • Longitud nominal de tramo extremo: 1010, 1190, 1370, 1550, 1730, 1910 mm
    • Tamaño nominal del tramo intermedio: 2000 mm
    • Altura nominal: 75, 125, 225, 325 mm

    Aplicación

    • Rejilla de ventilación Serie AF para impulsión o retorno de aire indicada para zonas de confort y zonas industriales
    • Impulsión de aire para ventilación por mezcla de aire
    • Lamas rectas (0°) o inclinadas (15°) para control de la dirección de salida de aire
    • Para instalaciones de caudal de aire constante y variable
    • Para impulsión de aire a la sala con un diferencial de temperaturas desde –12 hasta +4 K
    • Preferentemente para instalación en suelo

    Características especiales:

    • Lamas rectas (0°) o inclinadas (15°) para control de la dirección de salida de aire
    • Fijación con muelles

    Tamaños nominales

    Rejilla

    • Longitud nominal: 225, 325, 425, 525, 625, 825, 1025, 1225 mm
    • Altura nominal: 75, 125, 225, 325, 425, 525 mm


    Tramo para disposición continua

    • Longitud nominal de tramo extremo: 1010, 1190, 1370, 1550, 1730, 1910 mm
    • Tamaño nominal del tramo intermedio: 2000 mm
    • Altura nominal: 75, 125, 225, 325 mm

    Descripción

    Ejecuciones

    • AF: Rejilla
    • E-AH, M-AH: Tramos para disposición continua


    Disposición de lamas

    • 0: impulsión de aire a 0°
    • 15: impulsión de aire a 15°

    Partes y características

    • Marco frontal
    • Lamas de regulación horizontales fijas
    • Junta perimetral montada en fábrica
    • Travesaño central para longitudes nominales a partir de 625 mm

    Accesorios para regulación

    • AG, AS, D, DG: para regulación de caudal y control de la dirección de salida del aire

    Características constructivas

    • Travesaño fijado con clips a la rejilla (el travesaño encaja en los clips)
    • Impulsión de aire mediante lamas rectas (0°) o inclinadas (15°)

    Materiales y acabados

    • Marco y lamas de aluminio
    • Marco y lamas en color natural anodizado E6-C-0
    • P1: Marco y lamas pintadas al polvo color RAL CLASSIC

    Normativas y pautas

    • La potencia sonora del ruido de aire regenerado se mide en cumplimiento con EN ISO 5135.

    Mantenimiento

    • No requieren de mantenimiento, ya que la ejecución y los materiales no son susceptibles al desgaste
    • Acceso para inspección y limpieza en cumplimiento con VDI 6022

    Ejecuciones

    • AF: Rejilla
    • E-AH, M-AH: Tramos para disposición continua


    Disposición de lamas

    • 0: impulsión de aire a 0°
    • 15: impulsión de aire a 15°

    Partes y características

    • Marco frontal
    • Lamas de regulación horizontales fijas
    • Junta perimetral montada en fábrica
    • Travesaño central para longitudes nominales a partir de 625 mm

    Accesorios para regulación

    • AG, AS, D, DG: para regulación de caudal y control de la dirección de salida del aire

    Características constructivas

    • Travesaño fijado con clips a la rejilla (el travesaño encaja en los clips)
    • Impulsión de aire mediante lamas rectas (0°) o inclinadas (15°)

    Materiales y acabados

    • Marco y lamas de aluminio
    • Marco y lamas en color natural anodizado E6-C-0
    • P1: Marco y lamas pintadas al polvo color RAL CLASSIC

    Normativas y pautas

    • La potencia sonora del ruido de aire regenerado se mide en cumplimiento con EN ISO 5135.

    Mantenimiento

    • No requieren de mantenimiento, ya que la ejecución y los materiales no son susceptibles al desgaste
    • Acceso para inspección y limpieza en cumplimiento con VDI 6022

    Información técnica

    Datos técnicos, SELECCIÓN RÁPIDA, TEXTO PARA ESPECIFICACIÓN, CÓDIGO DE PEDIDO

    • Datos técnicos
    • SELECCIÓN RÁPIDA
    • TEXTO PARA ESPECIFICACIÓN
    • CÓDIGO DE PEDIDO

    Caudal máximo de aire para una rejilla individual para impulsión de aire

    Tamaños nominales

    desde 225 × 75 hasta 1225 × 425 mm

    Tramo para disposición continua

    H: 75, 125, 225, 325 mm

    Caudal mínimo de aire

    10 – 410 l/s o 36 – 1476 m³/h

    Caudal máximo de aire, con LWA máx. 40 dB(A) sin accesorios

    55 – 1235 l/s o 198 – 4446 m³/h

    Diferencia de temperatura de impulsión

    entre –12 y +4 KCaudal máximo de aire para una rejilla individual para impulsión de aire


    Área geométrica libre

    H L [mm]
    H 225 325 425 525 625 825 1025 1225
    H Ageo
    mm m²

    75

    0,006

    0,009

    0,011

    0,014

    0,017

    0,022

    0,028

    0,033

    125

    0,016

    0,024

    0,032

    0,039

    0,047

    0,063

    0,078

    0,094

    225

    0,054

    0,072

    0,090

    0,108

    0,143

    0,179

    0,214

    325

    0,113

    0,140

    0,168

    0,224

    0,279

    0,335

    425

    0,229

    0,304

    0,380

    0,455


    Área efectiva para salida de aire (impulsión de aire)

    H L [mm]
    H 225 325 425 525 625 825 1025 1225
    H Aeff
    mm m²

    75

    0,006

    0,009

    0,011

    0,014

    0,017

    0,022

    0,028

    0,034

    125

    0,011

    0,017

    0,022

    0,028

    0,034

    0,044

    0,055

    0,066

    225

    0,034

    0,044

    0,055

    0,066

    0,087

    0,108

    0,129

    325

    0,066

    0,081

    0,096

    0,129

    0,169

    0,193

    425



    0,129

    0,169

    0,214

    0,256


    Área efectiva para retorno de aire

    H L [mm]
    H 225 325 425 525 625 825 1025 1225
    H Aeff
    mm m²

    75

    0,004

    0,006

    0,009

    0,011

    0,013

    0,017

    0,021

    0,026

    125

    0,009

    0,013

    0,017

    0,021

    0,026

    0,033

    0,041

    0,049

    225

    0,026

    0,033

    0,041

    0,049

    0,066

    0,082

    0,090

    325

    0,049

    0,060

    0,072

    0,095

    0,120

    0,140

    425



    0,095

    0,122

    0,155

    0,185


    AF, rango de caudal de aire 00274076_0

    × LWA = 40 dB(A) con flujo de aire sin restricción+ LWA = 40 dB(A) con flujo de aire restringido un 50 %

    Rejillas de ventilación rectangulares de aluminio, indicadas para impulsión y retorno de aire. Preferentemente para instalación en suelo

    Rejilla lista para instalar, integrada por un marco y por lamas longitudinales fijas.

    Fijación con muelles al marco de montaje.

    La potencia sonora del ruido de aire regenerado se mide en cumplimiento con EN ISO 5135.

    Características especiales:

    • Lamas rectas (0°) o inclinadas (15°) para control de la dirección de salida de aire
    • Fijación con muelles

    Materiales y acabados

    • Marco y lamas de aluminio
    • Marco y lamas en color natural anodizado E6-C-0
    • P1: Marco y lamas pintadas al polvo color RAL CLASSIC

    Datos técnicos

    • Tamaños nominales: desde 225 × 75 hasta 1225 × 325 mm
    • Tramo intermedio, altura: 75 – 325 mm
    • Caudal mínimo de aire (impulsión de aire): 10 – 410 l/s o 36 – 1476 m³/h
    • Caudal máximo de aire (impulsión), con LWA máx. 40 dB(A) sin accesorios: 55 – 1235 l/s o 198 – 4446 m³/h
    • Diferencia de temperatura del aire impulsado: –12 hasta +4 K

    Dimensiones

    • V _______________________ [m³/h]
    • Δpt _______________________ [Pa]

    Ruido de aire regenerado

    • LWA _______________________ [dB(A)]

    Rejillas de ventilación rectangulares de aluminio, indicadas para impulsión y retorno de aire. Preferentemente para instalación en suelo

    Rejilla lista para instalar, integrada por un marco y por lamas longitudinales fijas.

    Fijación con muelles al marco de montaje.

    La potencia sonora del ruido de aire regenerado se mide en cumplimiento con EN ISO 5135.

    Características especiales:

    • Lamas rectas (0°) o inclinadas (15°) para control de la dirección de salida de aire
    • Fijación con muelles

    Materiales y acabados

    • Marco y lamas de aluminio
    • Marco y lamas en color natural anodizado E6-C-0
    • P1: Marco y lamas pintadas al polvo color RAL CLASSIC

    Datos técnicos

    • Tamaños nominales: desde 225 × 75 hasta 1225 × 325 mm
    • Tramo intermedio, altura: 75 – 325 mm
    • Caudal mínimo de aire (impulsión de aire): 10 – 410 l/s o 36 – 1476 m³/h
    • Caudal máximo de aire (impulsión), con LWA máx. 40 dB(A) sin accesorios: 55 – 1235 l/s o 198 – 4446 m³/h
    • Diferencia de temperatura del aire impulsado: –12 hasta +4 K

    Dimensiones

    • V _______________________ [m³/h]
    • Δpt _______________________ [Pa]

    Ruido de aire regenerado

    • LWA _______________________ [dB(A)]

    Este texto para especificación describe las propiedades generales del producto. Con nuestro programa Easy Product Finder se pueden generar textos para otras ejecuciones de producto.

    00135435_0

     Serie
    AF       Rejilla

     Disposición de lamas
    0       lamas 0° (rectas)
    15       lamas 15° (inclinadas)

     Accesorios
    A       Sin accesorios
    AG       Compuerta con lamas en disposición opuesta
    D       Doble deflexión, lamas dispuestas a 90° con respecto de las lamas frontales, regulables de manera individual
    DG       D en combinación con AG



     Tamaño [mm]
           L × H

     Acabado
    Sin código: color natural anodizado E6-C-0
    P1       Pintado al polvo, indicar color de la carta RAL CLASSIC

           Grado de brillo
           RAL 9010 50 %
           RAL 9006 30 %
           Resto de colores RAL 70 %

    00135435_0
    00229921_0
    00207174_0

    Código para pedido: AF-15-AG/825×225

    Disposición de lamas

    15°

    Accesorios para regulación

    Compuerta con lamas en disposición opuesta

    Tamaño

    825 × 225 mm

    Acabado

    Color natural anodizado E6-C-0


    Ejemplo para pedido: E-AF-0/1310×225

    Tramo

    Tramo extremo

    Disposición de lamas

    0°

    Accesorios para regulación

    Ninguno

    Tamaño

    1310 × 225 mm

    Acabado

    Color natural anodizado E6-C-0




    Dimensiones y pesos, Detalles de producto

    • Dimensiones y pesos
    • Detalles de producto
    AF0
    00204951_0

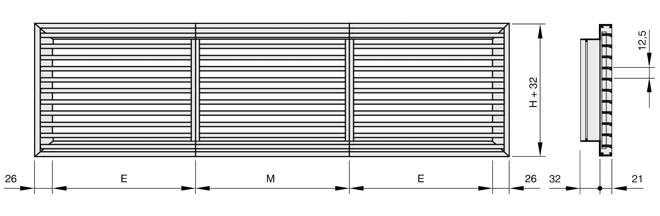

    L Longitud nominal Travesaño central a partir de L > 625 mm
    H Altura nominal


    00204951_0
    00204957_0
    00190518_0
    00137803_0

    La tabla muestra los pesos nominales disponibles

    AF, rejilla individual
    H L [mm]
    H 225 325 425 525 625 825 1025 1225
    H m
    mm kg

    75

    0,8

    1,1

    1,4

    1,7

    2,0

    2,6

    3,2

    3,8

    125

    1,1

    1,5

    1,9

    2,3

    2,7

    3,4

    4,2

    5,0

    225

    2,2

    2,8

    3,4

    4,0

    5,1

    6,3

    7,5

    325

    3,7

    4,5

    5,3

    6,9

    8,4

    10,0

    425



    6,6

    8,6

    10,5

    12,5

    Los pesos hacen referencia a rejillas de ventilación sin accesorios


    AF, disposición horizontal continua

    Tramo L [mm] H [mm]
    Tramo 2000 75 125 225 325

    M

    2000

    6,4

    8,4

    12,6

    16,8

    E

    950

    3,0

    4,0

    6,0

    8,0

    E

    1010

    3,2

    4,2

    6,4

    8,5

    E

    1070

    3,4

    4,5

    6,7

    9,0

    E

    1130

    3,6

    4,7

    7,1

    9,5

    E

    1190

    3,8

    5,0

    7,5

    10,0

    E

    1250

    4,0

    5,3

    7,9

    10,5

    E

    1310

    4,2

    5,5

    8,3

    11,0

    E

    1370

    4,4

    5,8

    8,6

    11,5

    E

    1430

    4,6

    6,0

    9,0

    12,0

    E

    1490

    4,8

    6,3

    9,4

    12,5

    E

    1550

    5,0

    6,5

    9,8

    13,0

    E

    1610

    5,2

    6,8

    10,1

    13,5

    E

    1670

    5,3

    7,0

    10,5

    14,0

    E

    1730

    5,5

    7,3

    10,9

    14,5

    E

    1790

    5,7

    7,5

    11,3

    15,0

    E

    1850

    5,9

    7,8

    11,7

    15,5

    E

    1910

    6,1

    8,0

    12,0

    16,0

    E

    1970

    6,3

    8,3

    12,4

    16,5

    Los pesos hacen referencia a tramos sin accesorios


    Marco frontal, 26 mm
    00119197_0.


    00119197_0.
    00119185_0.
    00119191_0.

    Ejemplos de instalación, Detalles de instalación, Puesta en servicio, Información general y definiciones

    • Detalles de instalación
    • PUESTA EN SERVICIO
    • INFORMACIÓN GENERAL Y DEFINICIONES
    AF, tramo para disposición horizontal continua 00205228_0
    ① Componentes vistos unidos, fijación con tornillos


    Instalación y puesta en servicio

    • Preferentemente para instalación en suelo
    • Marco de montaje para montar mediante lengüetas


    Los diagramas ilustran como llevar a cabo su instalación.

    Instalación y puesta en servicio

    • Preferentemente para instalación en suelo
    • Marco de montaje para montar mediante lengüetas


    Los diagramas ilustran como llevar a cabo su instalación.

    Regulación de caudal de aire -*G 00152008_0

    Accesorios -AG, -DG y Series AGW, DGW

    Regulación de caudal de aire

    Si varias rejillas se instalan en un mismo conducto, tal vez se requiera del equilibrado de los caudales de aire

    • AG: Compuerta con lamas regulables en disposición opuesta, incluye cierre mediante tornillo
    • AS: Compuerta de corredera regulable, incluye cierre mediante tornillo

    Patrón de aire

    • Lamas regulables: Ajuste individual o en grupo de lamas, en función de las condiciones de la sala
    • D, DG: Lamas de regulación dispuestas a 90° con respecto de las lamas frontales, para adaptación a las condiciones de la sala

    Regulación de caudal de aire

    Si varias rejillas se instalan en un mismo conducto, tal vez se requiera del equilibrado de los caudales de aire

    • AG: Compuerta con lamas regulables en disposición opuesta, incluye cierre mediante tornillo
    • AS: Compuerta de corredera regulable, incluye cierre mediante tornillo

    Patrón de aire

    • Lamas regulables: Ajuste individual o en grupo de lamas, en función de las condiciones de la sala
    • D, DG: Lamas de regulación dispuestas a 90° con respecto de las lamas frontales, para adaptación a las condiciones de la sala

    Principales dimensiones

    L [mm]

    Longitud nominal de la rejilla de ventilación

    H [mm]

    Altura nominal de la rejilla de ventilación

    m [kg]

    Peso

    Definiciones

    LWA [dB(A)]

    Nivel de potencia sonora del ruido de aire regenerado

    V [m³/h] y [l/s]

    Caudal de aire

    Δpt [Pa]

    Pérdida de carga total

    lS [m]

    Distancia desde la rejilla o el tramo lineal horizontal (alcance)

    Principales dimensiones

    L [mm]

    Longitud nominal de la rejilla de ventilación

    H [mm]

    Altura nominal de la rejilla de ventilación

    m [kg]

    Peso

    Definiciones

    LWA [dB(A)]

    Nivel de potencia sonora del ruido de aire regenerado

    V [m³/h] y [l/s]

    Caudal de aire

    Δpt [Pa]

    Pérdida de carga total

    lS [m]

    Distancia desde la rejilla o el tramo lineal horizontal (alcance)

    Descargas

    Información sobre el producto

    • Impresión web AF

    • Grilles Linear Grilles

      T 1.1/1/EN/2 1,4 MB pdf

    • Información del producto Serie AF

      Información del producto 1,1 MB pdf

    Servicios TROX

    production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

    Compartir la página

    Recomendar la página

    La página puede ser recomendada compartiendo este enlace.

    Los campos marcados con un asterísco (*) son de obligado cumplimiento.

    Contacto

    ¡Gracias por su mensaje!

    Su recomendación ha sido remitida con éxito.

    Contacto

    Estamos aquí para ayudarle

    Por favor indique el asunto de su consulta y sus datos de contacto.
    Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04

    Adjunto (máx. 10MB)
    Su mensaje
    Su mensaje para

    Los campos marcados con un asterísco (*) son de obligado cumplimiento.

    Contacto

    ¡Gracias por su mensaje!

    Su mensaje se ha recibido con éxito en el buzón del SAT de TROX.
    En seguida nos pondremos en contacto con usted.
    En caso de que disponga de cuestiones adicionales, puede contactar con nosotros en: Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04

    Contacto

    Estamos aquí para ayudarle

    Por favor indique el asunto de su consulta y sus datos de contacto.
    Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04

    Adjunto (máx. 10MB)
    Su mensaje
    Su mensaje para

    Los campos marcados con un asterísco (*) son de obligado cumplimiento.

    Contacto

    ¡Gracias por su mensaje!

    Su mensaje se ha recibido con éxito en el buzón del SAT de TROX.
    En seguida nos pondremos en contacto con usted.
    En caso de que disponga de cuestiones adicionales, puede contactar con nosotros en: Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04

    TROX Logo
    Al hacer clic en el botón, nos permite brindarle una excelente experiencia en el sitio web y que los procesos de compra sean más sencillos. Estas cookies incluyen aquellas que son necesarias para el funcionamiento del sitio y para el control de nuestros servicios y aplicaciones, así como los que se utilizan únicamente con fines estadísticos, para configuraciones de conveniencia o para mostrar contenido personalizado. Puede decidir qué categorías desea permitir y puede ajustar la configuración de uso de datos según sus requisitos individuales. Tenga en cuenta que, según la configuración que haya seleccionado, es posible que no todas las funciones de la página estén disponibles. Puede cambiar su selección en cualquier momento.
    Configuración de galletas
