Serie DUE

Las toberas de largo alcance se utilizan preferentemente en instalaciones en donde el aire debe recorrer elevadas distancias hasta la zona de ocupación. Por ejemplo en locales (naves, salas, etc...) en los que nos es posible una distribución homogénea de aire a través de difusores de techo.

La orientación de la vena de impulsión puede realizarse manualmente in situ. También se puede realizar el movimiento hacia arriba o hacia abajo con un ángulo de movimiento de +/- 30º, mediante un motor.

Las toberas DUE ofrecen debido a su óptima construcción aerodinámica, un bajo nivel sonoro. De esta forma, tanto por su diseño, las toberas de largo alcance pueden integrarse en salas con exigencias acústicas de mayor nivel como teatros, museos, salas de conciertos, etc.


v2.7.1.4
Actualizando el código de pedido
Guardar la configuración
Calculando precio
Direcciones de salida de aire
F
S
V
Ejecución
Q
R
QR
RR
FR
Conexión
K
A
R
LB
Ajuste
E4
E5
E6
Tamaño nominal
Diámetro
200
250
315
500
630
800
Superficie
P1
Seleccionar color
Actualizando los datos técnicos
Texto para especificación: DUE-S-QR-LB-E4/100/200
Actualizando el texto para especificación

Toberas de aire fijas y ajustables para ventilación de espacios de gran volumen, p.e. halls o naves industriales. Estos elementos impulsan aire con un elevado alcance y con reducido impacto sonoro. Las variantes existentes pueden suministrarse con ángulo de impulsión fijo u orientable (360°) y/o con tobera giratoria en ángulo entre +-30°.

Las variantes DUE-S es orientable, mientras que la variante DUE-V gira y se orienta. Su instalación se realiza con piezas de conexión, bridas o directamente en redes de conductos rectangulares o circulares. Pueden disponer de accionamiento manual o automático (actuador eléctrico). Disponen de un aro taladrado para fijación de la unidad mediante tornillos.

Las variantes DUE-S/V-Q y DUE-S/V-R son indicadas para instalación en conductos rectangulares, las variantes DUE-S/V-QR y DUE-S-RR lo son para conductos circulares. La orientación de estas últimas se realiza manualmente in situ, puesto que es imposible la colocación de un sistema de regulación.

Las variantes DUE-S/V-Q, DUE-S/V-R, DUE-S/V-QR y DUE-S-RR se pueden montar directamente sobre conducto rectangular o circular, no requieren de pieza de conexión adicional. Disponen de una placa frontal taladrada para su fijación al conducto por medio de tornillos.
La variante de tobera DUE-S/V-R dispone de placa frontal para integración en paredes y cerramientos, mediante masilla o cualquier otro tipo de aglomerante para pared.

CARACTERÍSTICAS ESPECIALES
- Elevada impulsión de aire, por lo tanto, gran penetración en modo calefacción
- Tobera con diseño optimizado
- Disponibles variantes fijas y ajustables
- Ángulo de impulsión de aire ajustable, entre –30 hasta +30°, para selección del modo de funcionamiento entre calefacción o refrigeración, para movimiento manual o mediante actuador
- Instalación directa en redes de conducto circulares o rectangulares con placa también mediante cuello de conexión o brida
- Variante fija, con posibilidad de giro en un ángulo de +-30° y/u orientación 360°

MATERIALES Y ACABADOS
- Variante fija
- Tobera fabricada en aluminio
- Variante móvil
- Tobera de plástico ABS, UL 94, V-0, con retardante de llama, resistente a temperaturas de hasta 50 °C o de aluminio
- Aro frontal, soporte y carcasa de tobera de aluminio
- Piezas de conexión y cuello de chapa de acero galvanizado
- (vacío): Tobera pintada al polvo en blanco RAL 9010
- P1: Tobera pintada al polvo en cualquier color de la carta RAL CLASSIC
- S2: Tobera en anodizado natural E6-C-0

VARIANTE
Direcciones de salida de aire: Orientable
Ejecución: Para conducto circular, placa cuadrada
Conexión: Chapa perforada
Ajuste: Motor rotativo 220 V, 50 Hz
Tamaño nominal: 100
Diámetro: 200
Superficie: Acabado estándar pintado al polvo RAL 9010 (GE 50%)
Seleccionar color:

PRODUKTDATA:
Método: Modo refrigeración y calefacción, descarga uno hacia otro – ángulos dados
Unidad rotacional ohne
Velocidad en el conducto principal v1 0,0 m/s
Velocidad en el conducto principal v2 0,0 m/s
Caudal de aire qv *) 157 m³/h
Distancia a *) 2,0 m
Distancia b en la linea de salidas b > 0,15 m
Altura para instalación hinst 3,0 m
Impulsión de aire a la sala con diferencia de temperatura ΔtSUP,c -6 K
Termperatura de sala tr,c 26,0 °C
Impulsión de aire a la sala con diferencia de temperatura ΔtSUP,h 6 K
Termperatura de sala tr,h 22,0 °C
Ángulo de instalación αinst 0
Límite del ángulo de descarga αmax 30
Límite del ángulo de descarga αmin -30
Distancia h1 1,2 m
Height of occupied area hocc 1,8 m
Velocidad efectiva de aire veff 22,3 m/s
Velocidad en h 1 vh1 2,41 m/s
Diferencia de temperatura en h1 Δth1 -0,51 K
Velocity at h2 vh2 6,36 m/s
Temperature difference at h2 Δth2 -1,28 K
Límite del ángulo de descarga h2 3,58 m
Punto más elevado del chorro de aire h3 3,5 m
Distance to high point of air jet l3 0,9 m
Velocity at h2 vh2,h 6,36 m/s
Temperature difference at h2 Δth2,h 1,28 K
Límite del ángulo de descarga h2,h 2,42 m
Punto más bajo del chorro de aire h3,h 2,4 m
Distance to low point of air jet l3,h 1,0 m
Ángulo αc 30
Ángulo αh -30
Potencia térmica - refrigeración Φc -315 W
Potencia térmica - calefacción Φh 315 W

*) Notas
Caudal de aire qv: Eine Gesamtdruckdifferenz von 246 Pa ist nicht empfehlenswert! Bitte beachten und eventuell den Volumenstrom entsprechend reduzieren.
Distancia a: Die Warmluftstrahlen erreichen nicht den Aufenthaltsbereich.

Resultados acústicos
General
Δpt [Pa] 246
LWA [dB(A)] 42
63Hz [dB] 37
125Hz [dB] 40
250Hz [dB] 39
500Hz [dB] 37
1kHz [dB] 37
2kHz [dB] 36
4kHz [dB] 29
8kHz [dB] 20
LWNC [dB] 37
LWNR [dB] 39

Manufacture of the planning: TROX GmbH
Serie: DUE-S-QR-LB-E4/100/200

Mostrar texto completo Ocultar texto completo

EJECUción

  • DUE-S: Con posibilidad de movimiento de 30° (arriba - abajo).
  • DUE-V: Con posibilidad de rotación en un ángulo de 360°





Información técnica

  • Dimensions

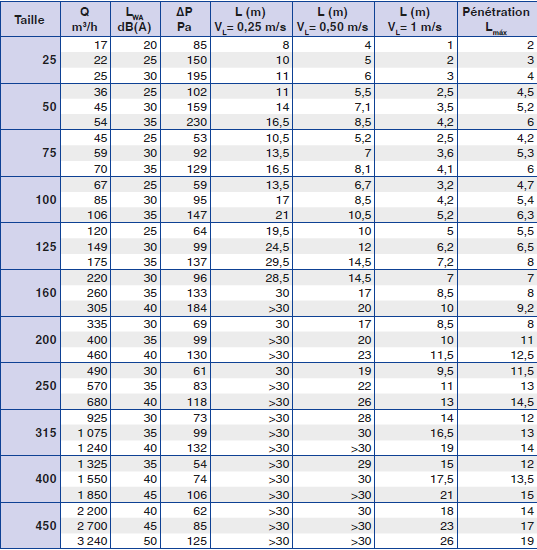

  • DONNÉES TECHNIQUES
