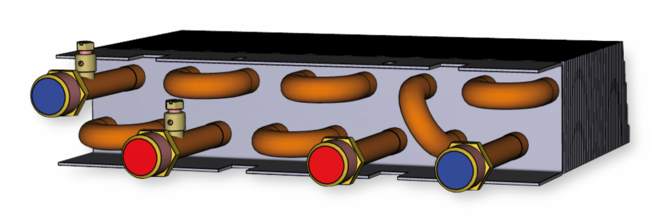

Conexiones hidráulicas


00239431_0
00132715_0
00239451_0

FSL-U-ZAS

Impulsión y extracción de aire en combinación con aire secundario

Unidad de ventilación descentralizada para impulsión y retorno de aire lista para funcionar, incluye recuperador de calor con posibilidad de incorporar aire secundario, el recuperador puede funcionar todo el año, aportando una confortable temperatura a la sala

  • Ventiladores EC acústicamente optimizados para funcionamiento a bajas potencias de ventilador, categoría SFP 1 en cumplimiento con EN 13779
  • Recuperador de calor de placas (batería de calor)
  • Baterías para calefacción y refrigeración, para sistemas a 2 o 4 tubos
  • Incluye filtros para polvo fino y polen, en conformidad con VDI 6022 – eficacia filtrante F7 para aire primario y G3 para retorno de aire
  • Rejilla de ventilación extraíble que permite el acceso a todos los componentes para llevar a cabo su mantenimiento
  • Funcionamiento exento de condensación a lo largo del año
  • Compuertas de cierre estanca monitorizadas, el fallo de corriente hace que la compuerta se cierre
  • Compuerta motoriza para incorporación del aire secundario e incrementar la temperatura de salida del aire
  • Sistema de control modular FSL-CONTROL II, especial para sistemas de ventilación descentralizada
  • Altura especialmente compacta para ajustarse a suelos de poca altura
  • La parte vista incorpora rejilla de ventilación de altura adaptable a las exigencias de cada proyecto


Equipamiento opcional y accesorios

  • Sonda de calidad de aire
  • Sonda de temperatura para el aire primario
  • Purgadores
  • Conducto para suelos falsos con pedestal

Aplicación

Aplicación

  • Unidades descentralizadas para impulsión y extracción de aire Serie FSL-U-ZAS con aire secundario, para instalación en falsos suelos
  • Ventilación y ventilación de extracción de salas, preferiblemente en salas con alturas de hasta 6 m
  • Las baterías para sistemas a 2 o 4 tubos garantizan un óptimo nivel de confort
  • Solución energeticamente eficiente gracias al uso del agua como medio de transporte de energía
  • Impulsión de aire con inducción por flujo por desplazamiento
  • Indicados tanto para edificios de nueva construcción y/o rehabilitaciones
  • Para su uso en, oficinas, salas de reunión y salas acristaladas de suelo a forjado

Características especiales:

  • 2 ventiladores EC energeticamente eficientes y acústicamente optimizados para funcionamiento a bajas potencias, SFP1 en cumplimiento con EN 13779
  • Potencia mejorada gracias a la incorporacion de la unidad secundaria
  • Impulsión de aire con inducción por flujo por desplazamiento
  • Ensayado y con certificación higiénica en cumplimiento con VDI 6022
  • Ejecución compacta, por lo tanto indicada para proyectos de reforma
  • No se precisan sistemas adicionales para calefacción o refrigeración
  • Con posibilidad de ventilación a demanda y retorno de aire, mediante la monitorización de la calidad del aire de la sala

Descripción

Ejecuciones

Batería

  • 2: Sistema a 2 tubos
  • 4: Sistema a 4 tubos


Disposición de las conexiones para el agua

Izquierda y derecha según se ve desde dentro hacia el exterior Variante en lado derecho: Conexiones para el agua y salidas para expulsión de aire Variante en lado izquierdo: Conexiones para el agua y salidas para expulsión de aire

  • AR: Variante en lado derecho
  • AL: Variante en lado izquierdo

Partes y características

  • Ventiladores EC energeticamente eficientes para impulsión y extracción de aire
  • Recuperador de flujo paralelo para batería
  • Batería para sistemas de 2 o 4 tubos
  • Compuertas motorizadas de cierre estanco para impulsión y extracción de aire, normalmente cerradas (NC) para la prevención de flujos de aire no controlados
  • Compuerta para incorporación de una unidad para aire secundario
  • Filtro F7 para aire primario y filtro G3 para aire de retorno
  • FSL-CONTROL II como maestro o esclavo
  • Unidad terminal independiente para conexión de componentes externos de control
  • ⑥ Reloj a tiempo real RTC (opcional)
  • Opcionalmente con interfaces LON, BACnet o Modbus
  • Sonda de calidad de aire (VOC) sólo para variante maestra, como opción
  • Sonda de temperatura de impulsión de aire
  • Sonda de temperatura para aire primario, sólo para variante maestra (opcional)
  • Válvula de calefacción
  • Válvula de calefacción, sólo para sistema a 4 tubos
  • Purgador(s)
  • 2 pies integrados para alzado de la base del falso suelo (pedestal roscados M16) que admite una carga nominal PN = 3 kN – 5 kN, tamaño 350 – 450 mm. Si no se emplean tuercas de seguridad M16 , se recomienda emplear Lleiberit 504.0 para asegurar la base. Opcionalmente:

Accesorios opcionales

  • Rejillas de ventilación para instalación en suelo
  • Latiguillos de conexión

Características constructivas

  • Altura compacta para fijación a huecos de suelo de escasa altura
  • La parte vista incorpora rejilla de ventilación de altura adaptable a las exigencias de cada proyecto
  • Fácil acceso a componentes con tan sólo extraer la rejilla de ventilación
  • Patas para equilibrado
  • Batería para conexiones hidráulicas con tuercas de unión G½" y junta plana

Materiales y acabados

  • Carcasa, tapa de la cámara filtrante, ventiladores y patas de equilibrado de chapa de acero galvanizado
  • Batería con tubos de cobre y aletas de aluminio
  • Recuperador de placas de aluminio
  • Filtro F7 para impulsión de aire fabricado en fibras sintéticas no inflamables
  • Filtro G3 para aire de retorno fabricado en fibras químicas
  • Sellado lateral de lamas
  • Aislamiento de lana mineral
  • Carcasa pintada el polvo color negro RAL 9005


Lana mineral

  • En cumplimiento con EN 13501, resistente al fuego clase A1, no inflamable
  • calidad RAL marca RAL-GZ 388
  • Biosoluble y, por lo tanto, higénicamente seguro en cumplimiento con la normativa alemana TRGS 905 (Normativa Técnica para Sustancias Peligrosas) y la directiva EU 97/69/EC
  • Reforzado con material de fibra de vidrio para protección frente a la erosión producida por velocidades del flujo de aire de hasta 20 m/s
  • Inerte a hongos y al crecimiento de bacterias

Normativas y pautas

  • Cumple con las exigencias de VDI 6035 y VDMA 24390
  • Cumple con las exigencias de la Normativa (EU) No. 1253/2014 (Exigencias de Ecodiseño para unidades de ventilación) Directiva 2009/125/EC en relación a exigencias de ecodiseño para unidades de ventilación
  • Higiénico conforme a la normativa VDI 6022

Mantenimiento

  • Acceso para inspección y limpieza en cumplimiento con VDI 6022
  • Su limpieza debe llevarase a cabo con productos no agresivos
  • Fácil acceso a componentes con tan sólo extraer la rejilla de ventilación
  • En caso necesario, la batería se limpia con aspiradores industriales
  • Fácil recambio de filtros tras la extracción de la rejilla de ventilación

Información técnica

Funcionamiento, Datos técnicos, Selección rápida, Texto para especificación

  • Funcionamiento
  • Datos técnicos
  • Selección rápida
  • Texto para especificación

Descripción de funcionamiento

Unidades descentralizadas para impulsión y retorno de aire que incorporan una unidad secundaria para ventilación y dispersión de cargas térmcas y de calor

Un ventilador centrífugo EC toma el aire primario, éstee luego accede a la compuerta de cierre estanco monitorizada, el filtro F7 para polvo fino y compuerta para aire secundario.

Una vez el aire primario atraviesa el ventilador, el flujo accede a la batería para calentarse y/o enfriarse.

El aire de impulsión se descarga a la estancia a través de las ranuras para el aire de impulsión, con un bajo índice de turbulencia

La compuerta para aire secundario se abre para que el aire secundario se mezcle con el aire primario y de este modo, incrementar el caudal de aire primario y el aporte térmico.

El aire de extracción pasa por un filtro G3 para polvo fino, para después atravesar la batería, el ventilador y la compuerta antes de ser expulsado al exterior.

Para la limpieza nocturna, una compuerta de cierre estanco motorizada abre un conducto para extracción de aire, este aire es conducido al ventilador, atravesando la batería de placas.

Anchura

1100 mm

Altura

Altura de 150 mm por debajo de la elevación del suelo, altura total incluyendo la rejilla de ventilación mínimo de 196 mm

Fondo

860 mm

Altura de la rejilla de ventilación

340 mm

Caudal de aire primario

0 – 33 l/s o 0 – 120 m³/h

Caudal de impulsión de aire

150 m³/h

Potencia de refrigeración

427 W

Potencia de calefacción

1460 W

Presión máxima de funcionamiento en el lado de la conexión hidráulica

6 bares

Temperatura máxima de funcionamiento

60 °C

Potencia sonora

43 dB(A) a 33 l/s o 120 m³/h

Tensión de alimentación

230 V AC ±10 %, 50/60 Hz


FSL-U-ZAS (ejemplos de selección)

Caudal de aire primario

l/s

25

25

33

Caudal de aire primario

m³/h

90

90

120

Caudal de impulsión de aire

l/s

25

42

42

Caudal de impulsión de aire

m³/h

90

150

150

Potencia total de refrigeración

W

299

414

427

Potencia de refrigeración de la sala

W

225

311

306

Temperatura del agura tras su paso por la batería

°C

28,6

28,2

28,6

Humedad relativa tras su paso por la batería

%

49,0

51,0

49,1

Contenido de agua

g/kg

11,9

11,9

12,0

Temperatura de impulsión de aire

°C

18,5

19,8

19,9

Condensación

g/h

0

0

0

Caudal de agua

l/h

70

80

80

Temperatura de entrada del agua

°C

16,0

16,0

16,0

Temperatura de salida del agua

°C

19,7

20,4

20,6

Pérdida de carga total - en el lado de la conexión hidráulica

kPa

6,7

8,4

8,4

Potencia total de calefacción

W

844

1290

1460

Potencia de calefacción de la sala

W

445

631

651

Temperatura del agura tras su paso por la batería

°C

9,0

9,0

6,5

Temperatura de impulsión de aire

°C

35,8

33,6

34,0

Caudal de agua

l/h

30

50

60

Temperatura de entrada del agua

°C

50,0

50,0

50,0

Temperatura de salida del agua

°C

25,7

27,7

29,0

Pérdida de carga total - en el lado de la conexión hidráulica

kPa

1,3

3,3

4,6


Unidades descentralizadas para impulsión y extracción de aire que incluyen aire secundario, indicadas para instalador en falso suelo. Para el control del aire de ventilación, mantenimiento de temperatura y calidad del aire existente en la sala.

Unidad lista para funcionar formada por una carcasa, componentes para climatización, electrónicos y de control.

La unidad incluye ventiladores EC para impulsión y extracción de aire, sistema de baterías de flujo cruzado, baterías para sistemas a dos o cuatro tubos filtro F7 para el aire de impulsión y filtro G3 para el aire de extracción, compuertas de cierre estanco y compuerta para aire secundario, ambas. con actuador.

Componentes electrónicas y de control precableados en fábrica. Por separado se suministra la unidad terminal para conexión de componentes de control externos, incluye un cable (de aprox. 1 m) para la conexión de la unidad de ventilación.

Conexiones hidráulicas con rosca hembra G½" y junta plana

Cumple con las exigencias higiénicas de la norma VDI 6022. Eficiencia energética clase  A en cumplimiento con la Directriz 2009/125/EC aplicable a productos en materia de ahorro energético.

Características especiales:

  • 2 ventiladores EC energeticamente eficientes y acústicamente optimizados para funcionamiento a bajas potencias, SFP1 en cumplimiento con EN 13779
  • Potencia mejorada gracias a la incorporacion de la unidad secundaria
  • Impulsión de aire con inducción por flujo por desplazamiento
  • Ensayado y con certificación higiénica en cumplimiento con VDI 6022
  • Ejecución compacta, por lo tanto indicada para proyectos de reforma
  • No se precisan sistemas adicionales para calefacción o refrigeración
  • Con posibilidad de ventilación a demanda y retorno de aire, mediante la monitorización de la calidad del aire de la sala

Materiales y acabados

  • Carcasa, tapa de la cámara filtrante, ventiladores y patas de equilibrado de chapa de acero galvanizado
  • Batería con tubos de cobre y aletas de aluminio
  • Recuperador de placas de aluminio
  • Filtro F7 para impulsión de aire fabricado en fibras sintéticas no inflamables
  • Filtro G3 para aire de retorno fabricado en fibras químicas
  • Sellado lateral de lamas
  • Aislamiento de lana mineral
  • Carcasa pintada el polvo color negro RAL 9005


Lana mineral

  • En cumplimiento con EN 13501, resistente al fuego clase A1, no inflamable
  • calidad RAL marca RAL-GZ 388
  • Biosoluble y, por lo tanto, higénicamente seguro en cumplimiento con la normativa alemana TRGS 905 (Normativa Técnica para Sustancias Peligrosas) y la directiva EU 97/69/EC
  • Reforzado con material de fibra de vidrio para protección frente a la erosión producida por velocidades del flujo de aire de hasta 20 m/s
  • Inerte a hongos y al crecimiento de bacterias

Datos técnicos

  • Anchura: 1100 mm
  • Altura: 150 mm por debajo del falso suelo, altura total incluyendo la rejilla de ventilación como mínimo de 196 mm
  • Fondo: 860 mm
  • Altura de la rejilla de ventilación: 340 mm
  • Caudal de aire primario: 0 – 33 l/s o 0 – 120 m³/h
  • Caudal de aire de impulsión: máxima 42 l/s o 150 m³/h
  • Potencia de refrigeración máxima de 730 W
  • Potencia de calefacción: Máxima 1980 W
  • Temperatura del flujo – calefacción máx., 60 °C
  • Presión máxima de funcionamiento, lado del agua: 6 bar
  • Potencia sonora: 43 dB(A) a 33 l/s o 120 m³/h
  • Tensión de alimentación: 230 V AC ±10 %, 50/60 Hz

FSL-CONTROL II

Sistema modular individual para control de sala para unidades de ventilación descentralizadas El sistema controla válvulas, actuadores y los ventiladores de las unidades de ventilación de manera que se alcanzan los parámetros de confort de manera eficiente y totalmente adaptado a demanda. Las funcionalidades, sensores y expansiones permiten llevar a cabo estrategias individuales de control. Incluye la integración en el sistema de gestión del edificio (BMS):

Módulo de control (PCB principal)

El módulo de control controla válvulas, actuadores y los ventiladores de la unidad de ventilación en función de los parámetros definidos en el módulo de la sala.

  • Un módulo de control por unidad de ventilación
  • Los componentes integrados en la unidad de ventilación incluyen su precableado
  • Control en cascada de la temperatura de la sala y del aire impulsado, con un mismo caudal de aire primario al mismo tiempo
  • Tres modos de funcionamiento: Con ocupación, Standby, Sin ocupación
  • Protección frente a congelación mediante la desconexión de ventiladores, cierre de compuertas estancas y apertura de la válvula de calefacción
  • Los datos de la configuración se almacenan en una memoria que garantiza su integridad en caso de fallo de energía.
  • Ventilador con cinco etapas para impulsión y extracción de aire
  • 3 entradas digitales
  • 2 entradas de temperatura
  • 5 salidas digitales
  • 4 salidas analógicas
  • 2 salidas PWM

Módulo de sala (PCB maestro)

El módulo de sala es la unidad de control central para una sala. La temperatura, calidad de aire y modo de funcionamiento de sala son controlados por el módulo de sala. El módulo de control de la sala controla los módulos de control de al menos la unidad de ventilación.

  • Como mínimo debe haber un módulo por sala
  • 4 entradas digitales
  • 2 entradas analógicas
  • 2 entradas de temperatura
  • 2 salidas digitales
  • 2 salidas analogicas
  • Puerto para conexión de una sonda de humedad
  • Puerto para conexión de una sonda de calidad de aire (VOC)
  • Puerto para interfaces LonWorks LON-FTT10, BACnet MS/TP o Modbus RTU
  • Puerto para conexión de un módulo a tiempo real (RTC)

Sonda de temperatura

Sonda de temperatura para medición de la temperatura del aire de impulsión y de extracción.

  • Maestro: 3 sondas de temperatura; Esclavo: 2 sondas de temperatura
  • Cabezal de la sonda de medición: NTC
  • Rango de medición: 0 – 40 °C
  • Resistencia: 10 kΩ a 25 °C

Sonda de calidad de aire

Sonda de calidad de aire para control a demanda del ventilador.

  • Maestro: 1 sonda de calidad de aire
  • Sonda: Micro Semiconductor, óxido de metal, para medición de la concentración de componentes orgánicos volátiles (VOC)
  • La concentración de VOC está directamente relacionada con el nivel de CO2 de la sala
  • VOC incluye alcohol, aldehídos, cetonas, éster, terpenos, compuestos aromáticos, alquenos, etc
  • Rango de medición: entre 0 y  2000 ppm
  • Rato de detección incrementado
  • Prueba propia
  • Auto-equilibrado a cero
  • Temperatura de funcionamiento: entre –0 y 50 °C

Válvula con actuador

´Válvula con actuador termoeléctrico para control del flujo de agua que fluye a través de los recuperadores en función de la demanda.


Válvula

  • Tamaño nominal: DN 10
  • Presión nominal: PN 16
  • Válvula kVs: 0.25, 0.40, 0.63 o 1.0
  • Diferencia de presión máxima: 100 Pa
  • Temperatura máxima del flujo: 110 °C
  • Carcasa fabricada en latón rojo (RG5)
  • Cono de válvula y asiento de válvula de latón


Actuador

  • Torsión del actuador: 100 N
  • Potencia nominal: 4 mm
  • Tiempo de funcionamiento: 30 s/mm
  • Adaptador de válvula 10 VA

Panel de control

Panel de control para selección de la fase del ventilador

  • Maestro: 1 panel de control
  • Incluye temperatura de sala, valor de consigna, ajustador, botón a presión, indicador luminoso, interruptor para selección de estado del ventilador (3 estados) e interruptor del modo de funcionamiento (Automático, Apagado)
  • Cabezal de la sonda de medición: NTC, 20 kΩ a 25 °C
  • Dimeniones: 99 × 104 × 30 mm (B × H × T)

Reloj a tiempo real (RTC)

Módulo del reloj para tiempo real para expansión del rango de funcionamiento del módulo de sala.

  • Maestro: 1 reloj a tiempo real
  • Con posibilidad de conexión en uno de los puertos del módulo de sala
  • Permite configurar programas para los siete días de la semana, con cinco posibles puntos cada uno
  • Selección automática entre verano e inverno
  • Control de la purga nocturna
  • Batería

Módulo interfaz LonWorks LON-FTT10

Interfaz LonWorks para integración del módulo de sala con sistemas del más alto nivel

  • Masestro: 1 interfaz
  • Con posibilidad de conexión en uno de los puertos del módulo de sala
  • Incluye indicativo luminoso (para servicio, envío de datos, recepción de datos), botón de servicio y terminales dobles conectadas internamente
  • Interfaz: LonWorks LON-FTT10
  • Network: Libre tipología, par trenzado
  • Interfaz de datos: Red variable estándar (SNVT)

Módulo intefaces BACnet MS/TP o Modbus RTU

Compatible con interfaces BACnet MS/TP o Modbus RTU para integración en el módulo de sala con sistemas de un nivel superior

  • Masestro: 1 interfaz
  • Con posibilidad de conexión en uno de los puertos del módulo de sala
  • Dispone de indicadores luminosos (para indicación de error, transmisión de datos) y conexión interna a terminales dobles
  • Botón configurable para selección de interfaces: BACnet MS/TP o Modbus RTU
  • La dirección de red y parametros de transmisión son configurables
  • Indicador luminoso para visualización del estado y la transmisión de datos

Purgador

Dispone de purgadores para evitar que el agua acceda a las baterías.

  • Tamaño nominal: DN 15
  • Presión nominal: PN 10
  • Temperatura máxima del flujo: 110 °C
  • Carcasa y tapa para protección fabricadas en latón, color níquel plata
  • Base de la válvula fabricada en latón
  • O-ring fabricado en caucho de etileno propileno dieno (EPDM)

Dimensiones

Aire primario

  • V_________________[m³/h]

Impulsión de aire

  • V_________________[m³/h]

Potencia de refrigeración de la sala

  • Q_________________[W]

Potencia de calefacción de la sala

  • Q_________________[W]


  • LWA_______________[dB(A)]

Ejemplos de instalación, Detalles de instalación, Información general y definiciones

  • Ejemplos de instalación
  • Detalles de instalación
  • Información general y definiciones

Instalación y puesta en servicio

  • Instalación en falsos suelos
  • La instalación y conexiones deberán efectuarse en obra; así como la fijación, conexión y el sellado de materiales.
  • La unidad cuenta con cuatro patas para equilibrado (ajustables en un rango: 45 mm)
  • El hueco que se precisa en la fachada o en la pared exterior lo déberán realizar terceros
  • La protección a intemperie de las salidas para el aire primario y de extracción se realizan en obra
  • Conductos y desagües a realizar en obra

LN [mm]

Longitud nominal

LWA [dB(A)]

Potencia sonora

tPr [°C]

Temperatura del aire primario

tWV [C°]

Temperatura del agua - refrigeración/calefacción

tR [C°]

Temperatura de sala

tR [C°]

Temperatura de sala

tAN [C°]

Temperatura de entrada del aire secundario

QPr [W]

Potencia térmica – aire primario

Qtot [W]

Potencia térmica - total

QW [W]

Potencia térmica – en el lado de la conexión hidráulica, calefacción/refrigeración

VPr [l/s]

Caudal de aire primario

VPr [m³/h]

Caudal de aire primario

VW [l/h]

Caudal de agua - calefacción/refrigeración

V [l/h]

Caudal de aire

∆tW [K]

Diferencia de temperatura del agua

∆pW [kPa]

Pérdida de carga total, en el lado de la conexión hidráulica

∆pt [Pa]

Pérdida de carga total, lado del aire

∆tPr = tPr - tR [K]

Diferencia entre la temperatura del aire primario y la temperatura de la sala

∆tRWV = tWV - tR [K]

Diferencia de temperatura entre la temperatura del agua y la de la sala

∆tWm-Ref [K]

Diferencia de temperatura entre la temperatura media del agua y la de referencia

LN [mm]

Longitud nominal

Entrada del flujo por desplazamiento

El aire se impulsa próximo a la pared exterior, con una velocidad media de entre 1.0 y 1.5 m/s. Debido al efecto de la inducción, la velocidad del aire impulsado se reduce de manera muy rápida, de manera que en modo refrigeración, el aire impulsado desplaza al aire existente en la sala, y lo distribuye sobre la la totalidad de la superficie de suelo. La convección de las personas y el resto de cargas de calor existentes en el ambiente, provocan que este chorro ascienda para crear un ambiente confortable en la zona ocupada.

Batería

La presión máxima de funcionamiento en el lado del agua es de 6 bares.

La temperatura máxima del agua (circuito de calefacción) para todas las baterías es de 75 °C; en caso de que hubiera conectores flexibles, ésta no podría superar los 55 °C. Bajo pedido son posibles otras temperaturas y presiones.

La temperatura máxima del agua (circuito de refrigeración) debe ser mínimo de 16 °C, si no provocará una caída por debajo del punto de rocío. Para unidades con bandeja de recogida de condensados la temperatura del agua no podrá ser inferior a 15 °C.

Batería para sistema a 2 tubos

Sistemas aire-agua con batería a 2 tubos, indicada tanto para calefacción como para refrigeración. El modo conmutación permite que las unidades del circuito de agua operen exclusivamente para refrigeración en verano y calefacción en invierno.

Batería para sistema a 4 tubos

Sistemas aire-agua con batería a 4 tubos, indicada tanto para calefacción como para refrigeración. Es posible calentar por la mañana o enfriar por la tarde una oficina función de la época del año, especialmente en los meses de primavera y otoño.

Descargas

Información sobre el producto

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Compartir la página

Recomendar la página

La página puede ser recomendada compartiendo este enlace.

Los campos marcados con un asterísco (*) son de obligado cumplimiento.

Contacto

¡Gracias por su mensaje!

Su recomendación ha sido remitida con éxito.

Contacto

Estamos aquí para ayudarle

Por favor indique el asunto de su consulta y sus datos de contacto.
Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04

Los campos marcados con un asterísco (*) son de obligado cumplimiento.

Contacto

¡Gracias por su mensaje!

Su mensaje se ha recibido con éxito en el buzón del SAT de TROX.
En seguida nos pondremos en contacto con usted.
En caso de que disponga de cuestiones adicionales, puede contactar con nosotros en: Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04

Contacto

Estamos aquí para ayudarle

Por favor indique el asunto de su consulta y sus datos de contacto.
Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04

Adjunto (máx. 10MB)

Los campos marcados con un asterísco (*) son de obligado cumplimiento.

Contacto

¡Gracias por su mensaje!

Su mensaje se ha recibido con éxito en el buzón del SAT de TROX.
En seguida nos pondremos en contacto con usted.
En caso de que disponga de cuestiones adicionales, puede contactar con nosotros en: Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04
