ATEX - CUANDO EL PELIGRO ESTÁ EN EL AIRE

UNIDADES DE TRATAMIENTO DE AIRE CON DOBLE CERTIFICACIÓN ATEX

Las unidades de tratamiento de aire instaladas en áreas con atmósferas potencialmente explosivas tienen que cumplir con la directiva ATEX 2014/34/UE. Máxima seguridad - gracias a las unidades de tratamiento de aire de TROX para atmósferas potencialmente explosivas:

  • Desarrolladas especialmente para áreas zona 1 y zona 2 con atmósferas potencialmente explosivas
  • Cumplen los requisitos para los grupos IIA y IIB de gases y vapores inflamables y las clases de temperatura T1 a T4
  • Unidades de tratamiento de aire configurables
  • Componentes integrales conforme normativa ATEX


Fabricamos nuestras unidades X-CUBE Ex de conformidad con la norma ISO IEC 80079-34.

Pero eso no es todo. Un instituto independiente comprueba y certifica la conformidad de nuestro sistema de gestión de calidad.

TROX es de hecho el único fabricante que ofrece esta doble certificación.


Read more about this product in our sales flyer (EN - PDF 2,7 MB)

DISEÑAR CON SEGURIDAD

CONFIGURACIÓN PERFECTA DE LA UNIDAD

Es especialmente importante evitar la dispersión zonal, por lo que tenemos en cuenta las aportaciones de consultores especializados, instaladores y propietarios de sistemas en relación con las zonas y otros aspectos de la protección contra explosiones. Estos son los factores críticos:

  • Zonas dentro y fuera de la unidad de tratamiento de aire
  • Tipo de gas explosivo
  • Clase de temperatura


La eficiencia, sin embargo, requiere que también se tengan en cuenta algunos factores adicionales:

  • Tipo de recuperación de calor
  • Ubicación de la instalación
  • Tasa de renovación del aire en el espacio de instalación (para las unidades interiores)
  • Edificios o muros cercanos (para unidades exteriores)
  • Flujo de aire sin obstrucciones en dos direcciones a lo largo de un eje (para unidades exteriores)
  • Tiempo de funcionamiento de la UTA, TROX es el único fabricante que ofrece esta doble certificación

.

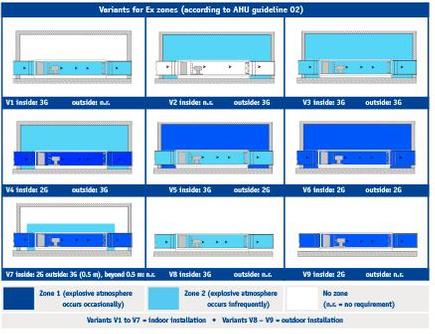

Posibles variantes para zonas protegidas contra explosiones (según directiva RLT 02)

PODEMOS AYUDARLE

CON EL DISEÑO DE LA ESTRATEGIA DE VENTILACIÓN EN CUMPLIMIENTO CON ATEX

Configurar una unidad de tratamiento de aire para su proyecto puede ser difícil, por eso hemos desarrollado una tabla de selección que le guiará a través de unos pasos, para que no olvide ningún detalle importante.

Los parámetros introducidos nos sirven para diseñar una estrategia de ventilación específica de acuerdo con las necesidades de su proyecto en cumplimiento con ATEX en la que incluiremos una configuración X-CUBE a medida.


X-CUBE EX Hoja de proyecto y diseño

Información técnica

Compuertas de regulación / Toma a tierra / Conexión a conducto

  • COMP. REGULACIÓN + ACTUADORES
  • TOMA A TIERRA
  • CONEXIÓN A CONDUCTO
  • Construcción en cumplimiento con ATEX
  • Estanqueidad clase 2 según EN 1751, opcionalmente clase 4
  • Cojinetes de latón, opcionalmente de acero inoxidable
  • Engranajes y lamas en disposición opuesta
  • Opcionalmente: actuadores ATEX con muelle de retorno e interruptor auxiliar

  • Zócalo
  • Bastidor
  • Carcasa
  • Paneles
  • Piezas metálicas

  • Conector flexible de tejido electrostático (antiestático), con conexión equipotencial
  • Cumple los requisitos de higiene de la norma VDI 6022
  • Evita la transmisión de vibraciones

Mirillas para inspección ATEX / Accesorios ATEX / Filtros

  • MIRILLAS
  • ACCESORIOS
  • FILTROS
  • En cumplimiento con la norma ISO 80079-36
  • Tamaño 190 x 190 mm, acabado transparente

In zertifizierter, ATEX-konformer Ausführung erhältlich:

  • Interruptores de luz
  • Interruptor principal
  • Manómetro para medición de presión diferencial
  • Sonda anticongelación.
  • Filtros de bolsa y filtros minipliegue compatibles con ATEX
  • Filtros con clasificación entre M5 y H13
  • Filtros minipliegue con marcos de plástico ligeros y antiestáticos
  • Marco de montaje del filtro pintado, opcionalmente de acero inoxidable

Ventiladores / Eliminador de gotas / Silenciadores

  • VENTILADORES
  • ELIMINADOR DE GOTAS
  • SILENCIADORES
  • Ventiladores centrífugos de alto rendimiento
  • Clase de eficiencia IE2 (clasificación UE)
  • Resistencia PTC para protección del motor
  • Motores normalizados IEC, envolvente antideflagrante

  • Totalmente metálico
  • Incluido en el sistema de toma de tierra
  • Aletas de aluminio fáciles de limpiar

Las placas perforadas cubren el relleno de lana mineral en las celdillas (opción L) y evitan la abrasión y las descargas electrostáticas.
