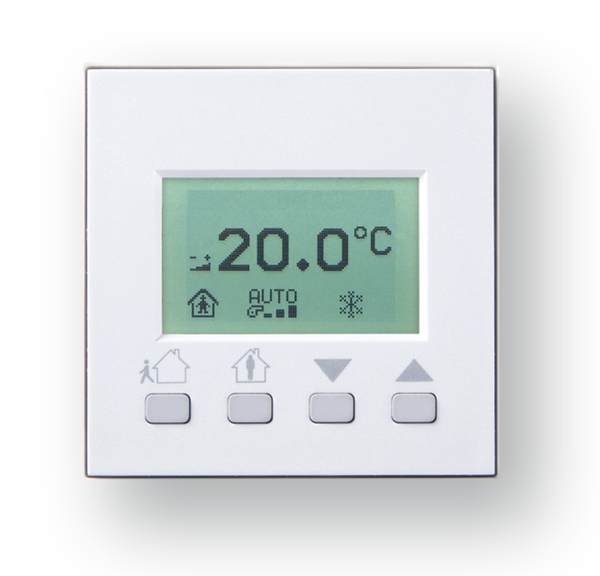

DCP-FSL II-Unidad individual


00247979_0
Interfaz al BMS centralizado


00134304_0
00248654_0
00134968_0
00254904_0
00150114_0
00247979_0

FSL-CONTROL II

Unidad modular, sistema de control de sala independiente, especialmente desarrollado para sistemas de ventilación descentralizada (opcionalmente con sistema bus de comunicación)

Sistema individual para el control de sala listo para funcionar indicado para su uso combinado en unidades de ventilación de fachada y proporcionar ventilación en función de la demanda y ventilación de extracción, que a su vez lleva a cabo el control de los componentes hidráulicos de los circuitos de calefacción y refrigeración

  • Solución Plug & Play
  • Conexión de componentes mediante conectores rápidos
  • PCB maestro para conexión de componentes de sala mediante conectores rápidos, p.e. paneles de control o sensores
  • Válvulas de control con rosca macho G½" y junta plana
  • Tensión de alimentación a 24 V AC o 230 V AC
  • Actuador 0 – 10 V, 24 V DC


Equipamiento opcional y accesorios

  • Diferentes sensores, p.e. sensores de presencia, de temperatura, de calidad de aire o de humedad
  • Módulo (RTC) en tiempo real para un funcionamiento programado (con posibilidad de selección entre 5 puntos de conexión por día y 4 modos de funcionamiento)
  • Bus de comunicación vía BACnet MS/TP, Modbus RTU o interfaz LON-FTT-10
  • Paneles de control (integrables en diferentes marcos)
  • Actuadores de válvula electrónicos
  • Equilibrado y válvulas de control (independientes de la presión)

Aplicación

Aplicación

  • Sistema individual para control de sala para uso combinado con unidades de ventilación descentralizadas de TROX
  • Control de las funciones de una unidad de ventilación descentralizada
  • Estrategias de control individual
  • Sistema de control que incluye un módulo de expansión PCB que permite el ajuste individual de funciones para condiciones específicas de proyecto
  • Opcionalmente integrable en el sistema de gestión del edificio (BMS) mediante protocolo LON-FTT-10, BACnet MS/TP o Modbus RTU
  • Conector rápido del cable de comunicación (plug & play)

Características especiales:

  • Sistema de control modular integrado por diferentes componentes combinables entre sí de manera individual
  • Opcionalmente con interfaces LON-FTT-10, BACnet MS/TP o Modbus RTU
  • Combinaciones maestro-esclavo (hasta 14 esclavos por módulo maestro)
  • Válvulas con rosca macho G½" y junta plana
  • Las válvulas pueden emplearse para hasta PN 16
  • Actuador de válvula pra instalación a presión
  • Conmutación automática para funcionamiento eficiente en modo aire primario y aire secundario (en función de la calidad del aire existente en la unidad)
  • Compuerta bypass adaptable para control de la recuperación de calor
  • Recuperación de calor para funcionamiento anual

Tamaños nominales

  • En función de la variante constructiva de la unidad, los componentes de control se integran en la unidad o van en una caja por separado

Descripción

Componentes

  • Módulo de control principal (PCB)
  • Módulo de sala (maestro)
  • Módulo de expansión RTC (a tiempo real)
  • Interfaz LonWorks
  • Tarjeta interfaz BACnet MS/TP
  • Interfaz Modbus RTU
  • VVP47.10-x.xx - válvula de paso (KVS 0.25; 0.4; 0.63 o 1.0)
  • Purgador
  • Actuador termoeléctrico de válvula 24 V DC, señal de mando 0 – 10 V, proporcional
  • Sondas de temperatura para aire primario, impulsión de aire, etc. (p.e. NTC 10 kΩ)
  • Sensor de presencia
  • Panel de control con interruptor
  • Panel de control adicional para control automático (p.e. en colegios)

Accesorios

  • Longitud hasta 5 m del cable de configuración y del adaptador USB-RS485 (M536ED7/M516SM3)
  • Comunicación sin cableado con el adaptador BlueCon (M546GA1)

Materiales y acabados

  • Carcasa de acero galvanizado, pintada al polvo RAL 9005 (salvo en unidades descentralizadas)

Mantenimiento

  • No requieren de mantenimiento, ya que la ejecución y los materiales no son susceptibles al desgaste

Información técnica

Funcionamiento, Datos técnicos, Texto para especificación, Código de pedido, Related products

  • Funcionamiento
  • Datos técnicos
  • Texto para especificación
  • Código de pedido

Descripción de funcionamiento

El PCB principal, que requiere la unidad de ventilación descentralizada, lleva a cabo el control de todas las funciones necesarias para su funcionamiento, p.e. emite la señal de control para los ventiladores y actuadores.

Si se añade un PCB maestro al controlador existente, éste se convierte en controlador maestro; se precisa al menos un controlador maestro por sala.

Adicionalmente, otras entradas e interfaces para conexión de componentes permiten el control de la sala.

La interfaz RTC en el PCB maestro permite añadir un temporizador; a través de las interfaces LON FTT 10, BacNet MS/TP o Modbus RTU se lleva a cabo la integración al BMS centralizado (en obra).

Temperatura de funcionamiento

0 – 50 °C

Húmedad relativa

<90% sin condensación

Presión de aire

> 700 hPa

Temperatura de almacenaje

– desde 20 hasta 70 °C

Consumo energético (en función del equipamiento)

4 – 10 W


Características especiales:

  • Sistema de control modular integrado por diferentes componentes combinables entre sí de manera individual
  • Opcionalmente con interfaces LON-FTT-10, BACnet MS/TP o Modbus RTU
  • Combinaciones maestro-esclavo (hasta 14 esclavos por módulo maestro)
  • Válvulas con rosca macho G½" y junta plana
  • Las válvulas pueden emplearse para hasta PN 16
  • Actuador de válvula pra instalación a presión
  • Conmutación automática para funcionamiento eficiente en modo aire primario y aire secundario (en función de la calidad del aire existente en la unidad)
  • Compuerta bypass adaptable para control de la recuperación de calor
  • Recuperación de calor para funcionamiento anual

Materiales y acabados

  • Carcasa de acero galvanizado, pintada al polvo RAL 9005 (salvo en unidades descentralizadas)

Datos técnicos

  • Temperatura de funcionamiento: entre –0 y 50 °C
  • Húmedad relativa: < 90 %, libre de condensación
  • Presión de aire: > 700 hPa
  • Rango de temperatura de almacenamiento de –20 hasta 70 °C
  • Consumo de energía: entre 4 y 10 W, en función del equipamiento

00102779_0

 Accessorios
R       Control

 Variante
MA       Maestro
SL       Esclavo

 Reloj a tiempo real
       Sin entrada: vacío
T       Con módulo RTC

 Módulo de expansión
       Sin entrada: vacío
L       Con módulo LON
B       Con módulos BACnet MS/TP / Modbus RTU

 Sensor de presencia
       Sin entrada: vacío
V       Con

 Sonda de temperatura de impulsión de aire
       Sin entrada: vacío
Z       Con



 Sonda de temperatura aire primario
       Sin entrada: vacío
A       Con

Válvula del circuito de calefacción
       Sin entrada: vacío
HV       Con

 Purgador – circuito de calefacción
       Sin entrada: vacío
R       Incluído

KVS Válvula del circuito de calefacción
0,25
0,40
0,63
1,00
F0,50

Válvula del circuito de refrigeración
       Sin entrada: vacío
KV       Con

 Purgador – circuito de refrigeración
       Sin entrada: vacío
R       Incluído

KVS Válvula del circuito de refrigeración
0,25
0,40
0,63
1,00
F0,50

Las unidades de ventilación descentralizadas son soluciones tecnicamente avanzadas de elevada calidad que ofrecen múltiples opciones de configuración. Para llevar a cabo su diseño deberá contactar con su delegación comercial más próxima.



Ejecuciones, Detalles de producto

  • Ejecuciones
FSL-CONTROL II - PCB principal
00134304_0


00134304_0
00134311_0
00134968_0
00248654_0
00150114_0
00159115_0

Detalles de instalación

  • Detalles de instalación

Instalación y puesta en servicio

  • El equipamiento de control y los módulos de expansión se montan en fábrica y se cablean tanto a la unidad de ventilación como se suministran en una caja por separado
  • El controlador debe montarse aprox., a 1.5 m sobre el suelo Se deberá instalar el controlador en un lugar dónde no haya perturbaciones (p.e. radiación solar, corrientes).
  • El equpamiento de control se configura en fábrica, pero en obra la configuración se puede modificar en obra (con el software de programación)
  • Se recomienda ajustar el caudal de temperatura en función de la temperatura exterior en invierno y el punto de rocío en verano
  • Se recomienda igualmente que nuestro Servicio Técnico lleve a cabo una revisión de servicio en obra

Descargas

Información sobre el producto

  • Flyer Serie FSL-CONTROL II

    SF/FSL-CONTROL_II/DE/en Flyer 540 KB pdf

  • Hoja de datos de producto Serie FSL-CONTROL II

    Hoja de datos de producto 710 KB pdf

Manuales de funcionamiento

  • Manual de instalación FSL / SCHOOLAIR

    M375EP1 Manual de instalación 450 KB pdf

  • Manual de instalación Serie FSL-CONTROL II

    A00000046303 Manual de funcionamiento e instalación 3,9 MB pdf

Servicios TROX
