Serie DLQL

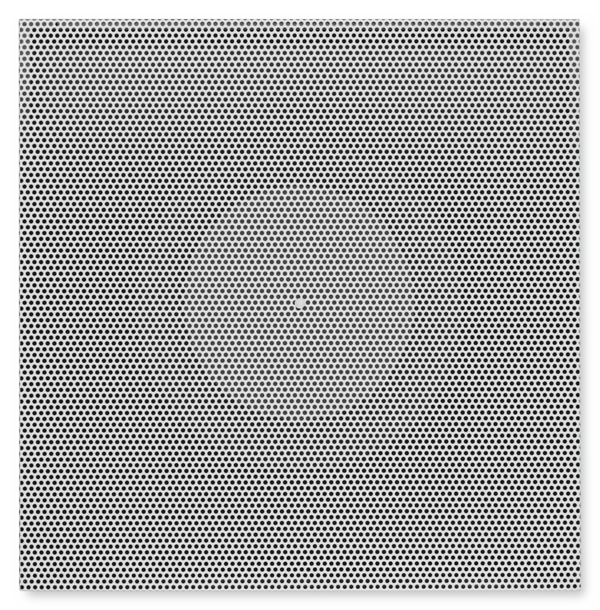

Para una descarga horizontal de aire en cuatro direcciones que incluye deflectores fijos, indicado para zonas de confort

Difusores de techo de placa cuadrada

  • Tamaños nominales 250, 300, 400, 500, 600
  • Rango de caudales de aire 6 – 285 l/s o 22 – 1026 m³/h
  • Frontal de difusor cuadrado
  • Placa frontal de chapa de acero galvanizado, con posibilidad de acabado pintado
  • Para impulsión y extracción de aire
  • Para instalaciones de caudal de aire constante y variable
  • Indicado para cualquier sistema de techo
  • Placa frontal de difusor perforada con deflector especial fijo para descarga horizontal de aire con elevada inducción


Equipamiento opcional y accesorios

  • Superficie vista con acabado pintado en cualquier color de la carta RAL CLASSIC
  • Conexión a conducto horizontal o vertical
  • Chapas de cierre para el ajuste de la dirección de salida del aire
  • Plenum con compuerta de regulación
