SCHOOLAIR-V-1800
Unidad de ventilación descentralizada lista para funcionar que proporciona un buen nivel de confort, empleada para la ventilación de salas
Equipamiento opcional y accesorios
Aplicación
Características especiales:
Tamaños nominales
Detalles constructivos
Accesorios opcionales
Características constructivas
Materiales y acabados
Normativas y pautas
Mantenimiento
Descripción de funcionamiento
Unidades descentralizadas para impulsión y retorno de aire de la sala que a su vez disipan las cargas de refrigeración y de calefacción.
Un ventilador centrífugo EC toma el aire primario para luego acceder a la compuerta de cierre y al filtro F7.
Una vez el aire atraviesa el ventilador, se dirige a la batería para recuperar energía, es posible realizar un bypass de la batería para protegerla, o cuando se desea prestar una especial atención a la eficiencia energética.
En caso necesario, la batería calienta o enfría el aire antes de impulsarlo a la sala.
El aire de extracción pasa por un filtro G3, para después atravesar la batería, el ventilador y la compuerta antes de ser expulsado al exterior.
Conmutación automática para funcionamiento con aire secundario (sólo con sonda de calidad de aire) si la calidad del aire existente en la sala no es suficiente.
La compuerta para aire primario se cierra, la compuerta para aire secundario se abre y el ventilador para extracción de aire se desconecta.
La unidad siempre arranca en modo secundario de aire, que además ofrece un mayor ahorro de energía
Anchura | 396 mm |
Altura | 1800 mm |
Fondo | 319 mm |
Caudal de aire primario | 150 m³/h |
Caudal de impulsión de aire | Hasta 150 m³/h |
Potencia de refrigeración | Hasta 720 W |
Potencia de calefacción | Hasta 2650 W |
Potencia de refrigeración de la sala | Hasta 400 W |
Potencia de calefacción de la sala | Hasta 750 W |
Presión máxima de funcionamiento en el lado de la conexión hidráulica | 6 bares |
Temperatura máxima de funcionamiento | 75 °C |
Potencia sonora | 27 – 44 dB(A) |
Tensión de alimentación | 230 V AC ±10 %, 50/60 Hz |
FSL-V-ZAB/SEK (ejemplos de selección)
Caudal de impulsión de aire | m³/h | 60 | 90 | 120 | 150 |
Potencia total de refrigeración | W | 287 | 409 | 563 | 688 |
Potencia de refrigeración de la sala | W | 174 | 240 | 337 | 406 |
Temperatura del aire en el difusor | °C | 32,0 | 32,0 | 32,0 | 32,0 |
Humedad relativa | % | 40,0 | 40,0 | 40,0 | 40,0 |
Contenido de agua en el aire seco | g/kg | 11,9 | 11,9 | 11,9 | 0,0 |
Temperatura de impulsión de aire | °C | 17,3 | 18,0 | 17,6 | 17,9 |
Condensación | g/h | 0 | 0 | 0 | 0 |
Caudal de agua fría | l/h | 30 | 40 | 80 | 100 |
Temperatura de entrada del agua | °C | 16 | 16 | 16 | 16 |
Temperatura de salida del agua | °C | 24,2 | 24,8 | 22,0 | 21,9 |
Pérdida de carga total - en el lado de la conexión hidráulica | kPa | 1,5 | 2,4 | 8,5 | 12,7 |
Potencia total de calefacción | W | 1070 | 1620 | 2050 | 2460 |
Potencia de calefacción de la sala | W | 269 | 412 | 449 | 471 |
Temperatura del aire en el difusor | °C | –12,0 | –12,0 | –12,0 | –12,0 |
Temperatura de impulsión de aire | °C | 35,4 | 35,7 | 33,2 | 31,4 |
Caudal de agua caliente | l/h | 30 | 60 | 80 | 100 |
Temperatura de entrada del agua | °C | 50 | 50 | 50 | 50 |
Temperatura de salida del agua | °C | 19,1 | 26,6 | 27,8 | 28,7 |
Potencia sonora LWA | dB(A) | 27 | 33 | 39 | 44 |
Nivel de potencia sonora con un sistema de atenuación de 8 dB | dB(A) | 19 | 25 | 31 | 36 |

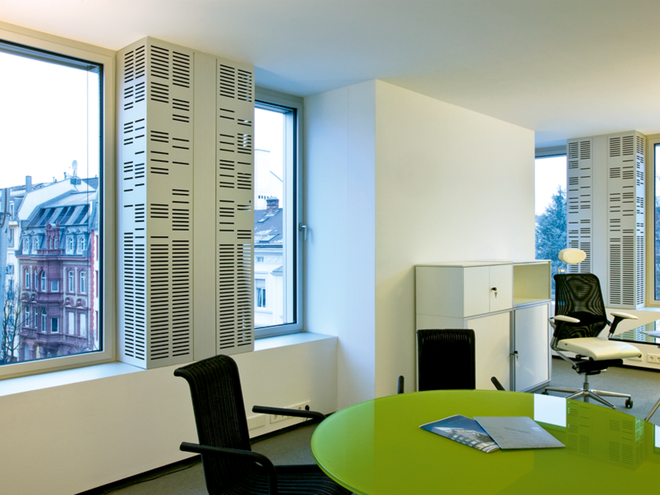

Unidad descentralizada para impulsión y retorno de aire Serie FSL-V-ZAB/SEK, incluye batería y recuperador de calor, para instalación vertical en fachada o en pared exterior, p.e. junto a una ventana
Características especiales:
Materiales y acabados
Detalles constructivos
Datos técnicos
Dimensiones
Aire primario
Impulsión de aire
Potencia de refrigeración de la sala
Potencia de calefacción de la sala
|
|
Las unidades de ventilación descentralizadas son soluciones tecnicamente avanzadas de elevada calidad que ofrecen múltiples opciones de configuración. Para llevar a cabo su diseño deberá contactar con su delegación comercial más próxima.
Instalación y puesta en servicio
LN [mm]
Longitud nominal
LWA [dB(A)]
Potencia sonora
tPr [°C]
Temperatura del aire primario
tWV [C°]
Temperatura del agua - refrigeración/calefacción
tR [C°]
Temperatura de sala
tR [C°]
Temperatura de sala
tAN [C°]
Temperatura de entrada del aire secundario
QPr [W]
Potencia térmica – aire primario
Qtot [W]
Potencia térmica - total
QW [W]
Potencia térmica – en el lado de la conexión hidráulica, calefacción/refrigeración
VPr [l/s]
Caudal de aire primario
VPr [m³/h]
Caudal de aire primario
VW [l/h]
Caudal de agua - calefacción/refrigeración
V [l/h]
Caudal de aire
∆tW [K]
Diferencia de temperatura del agua
∆pW [kPa]
Pérdida de carga total, en el lado de la conexión hidráulica
∆pt [Pa]
Pérdida de carga total, lado del aire
∆tPr = tPr - tR [K]
Diferencia entre la temperatura del aire primario y la temperatura de la sala
∆tRWV = tWV - tR [K]
Diferencia de temperatura entre la temperatura del agua y la de la sala
∆tWm-Ref [K]
Diferencia de temperatura entre la temperatura media del agua y la de referencia
LN [mm]
Longitud nominal
Entrada del flujo por desplazamiento
El aire se impulsa próximo a la pared exterior, con una velocidad media de entre 1.0 y 1.5 m/s. Debido al efecto de la inducción, la velocidad del aire impulsado se reduce de manera muy rápida, de manera que en modo refrigeración, el aire impulsado desplaza al aire existente en la sala, y lo distribuye sobre la la totalidad de la superficie de suelo. La convección de las personas y el resto de cargas de calor existentes en el ambiente, provocan que este chorro ascienda para crear un ambiente confortable en la zona ocupada.
Batería
La presión máxima de funcionamiento en el lado del agua es de 6 bares.
La temperatura máxima del agua (circuito de calefacción) para todas las baterías es de 75 °C; en caso de que hubiera conectores flexibles, ésta no podría superar los 55 °C. Bajo pedido son posibles otras temperaturas y presiones.
La temperatura máxima del agua (circuito de refrigeración) debe ser mínimo de 16 °C, si no provocará una caída por debajo del punto de rocío. Para unidades con bandeja de recogida de condensados la temperatura del agua no podrá ser inferior a 15 °C.
Batería para sistema a 2 tubos
Sistemas aire-agua con batería a 2 tubos, indicada tanto para calefacción como para refrigeración. El modo conmutación permite que las unidades del circuito de agua operen exclusivamente para refrigeración en verano y calefacción en invierno.
Batería para sistema a 4 tubos
Sistemas aire-agua con batería a 4 tubos, indicada tanto para calefacción como para refrigeración. Es posible calentar por la mañana o enfriar por la tarde una oficina función de la época del año, especialmente en los meses de primavera y otoño.
