AGW


00145041_0

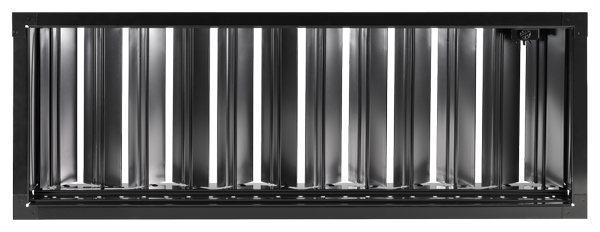

Serie AGW

Compuerta de regulación de chapa de acero con tratamiento por inmersión para instalación en conducto rectangular

Compuerta con lamas en disposición opuesta

  • Tamaños nominales 225 × 75 – 1225 × 525 mm
  • Marco perimetral en ángulo

Aplicación

Aplicación

  • Compuerta Serie AGW para impulsión y retorno de aire
  • Lamas regulables para regulación de caudal
  • Para instalación en conducto rectangular

Tamaños nominales

  • Longitud nominal: 225, 325, 425, 525, 625, 825, 1025, 1225 mm
  • Altura nominal: 75, 125, 225, 325, 425, 525 mm


Otras dimensiones bajo pedido

Aplicación

  • Compuerta Serie AGW para impulsión y retorno de aire
  • Lamas regulables para regulación de caudal
  • Para instalación en conducto rectangular

Tamaños nominales

  • Longitud nominal: 225, 325, 425, 525, 625, 825, 1025, 1225 mm
  • Altura nominal: 75, 125, 225, 325, 425, 525 mm


Otras dimensiones bajo pedido

Descripción

Partes y características

  • Marco en ángulo
  • Marco frontal
  • Lamas transversales regulables en sentido opuesto

Características constructivas

  • Lamas soportadas por la parte central
  • Marco perimetral en ángulo sin taladrar

Materiales y acabados

  • Marco perimetral en ángulo y lamas de chapa de acero
  • Marco perimetral en ángulo y lamas en color negro RAL 9005 con tratamiento por inmersión

Mantenimiento

  • No requieren de mantenimiento, ya que la ejecución y los materiales no son susceptibles al desgaste
  • Acceso para inspección y limpieza en cumplimiento con VDI 6022

Partes y características

  • Marco en ángulo
  • Marco frontal
  • Lamas transversales regulables en sentido opuesto

Características constructivas

  • Lamas soportadas por la parte central
  • Marco perimetral en ángulo sin taladrar

Materiales y acabados

  • Marco perimetral en ángulo y lamas de chapa de acero
  • Marco perimetral en ángulo y lamas en color negro RAL 9005 con tratamiento por inmersión

Mantenimiento

  • No requieren de mantenimiento, ya que la ejecución y los materiales no son susceptibles al desgaste
  • Acceso para inspección y limpieza en cumplimiento con VDI 6022

Información técnica

Funcionamiento, Datos técnicos, Texto para especificación, Código de pedido

  • Funcionamiento
  • Datos técnicos
  • Texto para especificación
  • Código de pedido
Vista esquemática de un registro AGW 00205161_0
① Lama para regulación de caudal


trox_blau20

Tamaños nominales

desde 225 × 75 hasta 1225 × 525 mm

Tamaños nominales

desde 225 × 75 hasta 1225 × 525 mm


Compuerta de regulación de chapa de acero galvanizado para impulsión y retorno de aire. Para instalación en conducto rectangular.

Compuerta lista para instalar formado por marco perimetral en ángulo y lamas transversales en disposición opuesta para regulación de aire

Materiales y acabados

  • Marco perimetral en ángulo y lamas de chapa de acero
  • Marco perimetral en ángulo y lamas en color negro RAL 9005 con tratamiento por inmersión

Datos técnicos

  • Tamaños nominales: desde 225 × 75 hasta 1225 × 525 mm

Dimensiones

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Ruido de aire regenerado

  • LWA _______________________ [dB(A)]

Compuerta de regulación de chapa de acero galvanizado para impulsión y retorno de aire. Para instalación en conducto rectangular.

Compuerta lista para instalar formado por marco perimetral en ángulo y lamas transversales en disposición opuesta para regulación de aire

Materiales y acabados

  • Marco perimetral en ángulo y lamas de chapa de acero
  • Marco perimetral en ángulo y lamas en color negro RAL 9005 con tratamiento por inmersión

Datos técnicos

  • Tamaños nominales: desde 225 × 75 hasta 1225 × 525 mm

Dimensiones

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Ruido de aire regenerado

  • LWA _______________________ [dB(A)]

Este texto para especificación describe las propiedades generales del producto. Con nuestro programa Easy Product Finder se pueden generar textos para otras ejecuciones de producto.

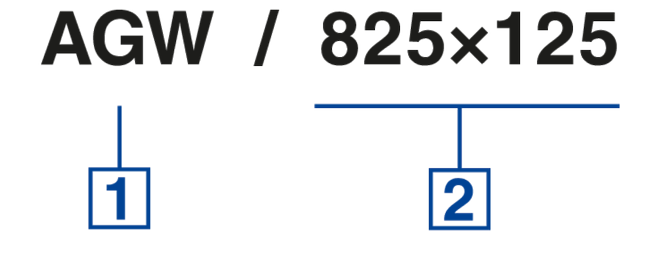

00130442_0

 Serie
AGW       Compuerta de regulación



 Tamaño [mm]
       L × H

Código para pedido: AGW/625×225

Tamaño

625 × 225 mm




Dimensiones y pesos

  • Dimensiones y pesos
AGW 00205000_0
L Longitud nominal
H Altura nominal


La tabla muestra los pesos nominales disponibles

La tabla muestra los pesos nominales disponibles

AGW trox_blau20 H L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] trox_blau20 H 225 325 425 525 625 825 1025 1225 trox_blau20 H m m m m m m m m trox_blau20 mm kg kg kg kg kg kg kg kg trox_blau20

75

0,5

0,6

0,8

1,0

1,2

1,5

1,9

2,3

trox_blau20

125

0,6

0,8

1,0

1,2

1,4

1,8

2,3

2,7

trox_blau20

225


1,1

1,3

1,6

1,9

2,4

2,9

3,5

trox_blau20

325



1,7

2,0

2,3

3,0

3,6

4,3

trox_blau20

425





2,8

3,5

4,3

5,1

trox_blau20

525







5,0

5,9

AGW

H L [mm]
H 225 325 425 525 625 825 1025 1225
H m
mm kg

75

0,5

0,6

0,8

1,0

1,2

1,5

1,9

2,3

125

0,6

0,8

1,0

1,2

1,4

1,8

2,3

2,7

225


1,1

1,3

1,6

1,9

2,4

2,9

3,5

325



1,7

2,0

2,3

3,0

3,6

4,3

425





2,8

3,5

4,3

5,1

525







5,0

5,9


Detalles de instalación, Puesta en servicio, Información general y definiciones

  • Detalles de instalación
  • Puesta en servicio
  • Información general y definiciones

Instalación y puesta en servicio

  • Para instalación en conducto rectangular
  • Fijación del marco perimetral en ángulo con tornillos o remaches

Instalación y puesta en servicio

  • Para instalación en conducto rectangular
  • Fijación del marco perimetral en ángulo con tornillos o remaches

Regulación de caudal de aire -*G 00152008_0

Accesorios -AG, -DG y Series AGW, DGW

Regulación de caudal de aire

Si varias rejillas se instalan en un mismo conducto, tal vez se requiera del equilibrado de los caudales de aire

  • Compuerta con lamas en disposición opuesta, incluye cierre mediante tornillo

Regulación de caudal de aire

Si varias rejillas se instalan en un mismo conducto, tal vez se requiera del equilibrado de los caudales de aire

  • Compuerta con lamas en disposición opuesta, incluye cierre mediante tornillo

Principales dimensiones

L [mm]

Longitud nominal de la rejilla de ventilación

H [mm]

Altura nominal de la rejilla de ventilación

m [kg]

Peso

Definiciones

LWA [dB(A)]

Nivel de potencia sonora del ruido de aire regenerado

V [m³/h] y [l/s]

Caudal de aire

Δpt [Pa]

Pérdida de carga total

lS [m]

Distancia desde la rejilla o el tramo lineal horizontal (alcance)

Principales dimensiones

L [mm]

Longitud nominal de la rejilla de ventilación

H [mm]

Altura nominal de la rejilla de ventilación

m [kg]

Peso

Definiciones

LWA [dB(A)]

Nivel de potencia sonora del ruido de aire regenerado

V [m³/h] y [l/s]

Caudal de aire

Δpt [Pa]

Pérdida de carga total

lS [m]

Distancia desde la rejilla o el tramo lineal horizontal (alcance)
