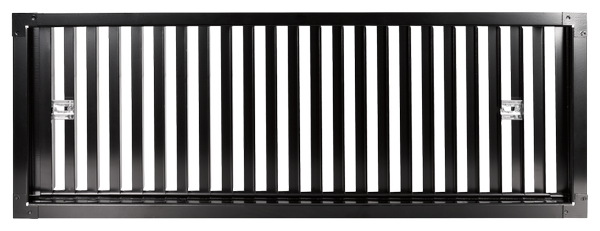

Compuertas de corredera de chapa de acero para instalación en conductos rectangulares

Compuerta de corredera con estabilizadores de flujo de aire

  • Tamaños nominales desde 225 × 75 hasta 1225 × 325 mm
  • Marco perimetral en ángulo

Actualizando el código de pedido
Guardar la configuración
Calculando precio
Actualizando los datos técnicos
  • Imágenes
Texto para especificación:
Actualizando el texto para especificación
Mostrar texto completo Ocultar texto completo
Inicializar el código de pedido

Aplicación

Aplicación

  • Compuerta de corredera Serie ASW para impulsión y retorno de aire
  • Tramos regulables para equilibrado de caudal de aire
  • Estabilizadores de flujo de aire para crear una impulsión de aire homogénea.
  • Para instalación en conducto rectangular

Tamaños nominales

  • Longitud nominal: 225, 325, 425, 525, 625, 825, 1025, 1225 mm
  • Altura nominal: 75, 125, 225, 325, 425, 525 mm

Aplicación

  • Compuerta de corredera Serie ASW para impulsión y retorno de aire
  • Tramos regulables para equilibrado de caudal de aire
  • Estabilizadores de flujo de aire para crear una impulsión de aire homogénea.
  • Para instalación en conducto rectangular

Tamaños nominales

  • Longitud nominal: 225, 325, 425, 525, 625, 825, 1025, 1225 mm
  • Altura nominal: 75, 125, 225, 325, 425, 525 mm

Descripción

Partes y características

  • Marco en ángulo
  • Compuerta de corredera para regulación del caudal de aire
  • Estabilizadores de flujo de aire en la compuerta de corredera para realizar una impulsión de aire homogénea.

Características constructivas

  • Marco perimetral en ángulo sin taladrar

Materiales y acabados

  • Marco perimetral en ángulo y compuerta de corredera de chapa de acero
  • Marco perimetral en ángulo y compuerta de corredera, color negro RAL 9005 con tratamiento por electro-inmersión

Mantenimiento

  • No requieren de mantenimiento, ya que la ejecución y los materiales no son susceptibles al desgaste
  • Acceso para inspección y limpieza en cumplimiento con VDI 6022

Partes y características

  • Marco en ángulo
  • Compuerta de corredera para regulación del caudal de aire
  • Estabilizadores de flujo de aire en la compuerta de corredera para realizar una impulsión de aire homogénea.

Características constructivas

  • Marco perimetral en ángulo sin taladrar

Materiales y acabados

  • Marco perimetral en ángulo y compuerta de corredera de chapa de acero
  • Marco perimetral en ángulo y compuerta de corredera, color negro RAL 9005 con tratamiento por electro-inmersión

Mantenimiento

  • No requieren de mantenimiento, ya que la ejecución y los materiales no son susceptibles al desgaste
  • Acceso para inspección y limpieza en cumplimiento con VDI 6022

Información técnica

Funcionamiento, Datos técnicos, Texto para especificación, Código de pedido

  • Funcionamiento
  • Datos técnicos
  • Texto para especificación
  • Código de pedido

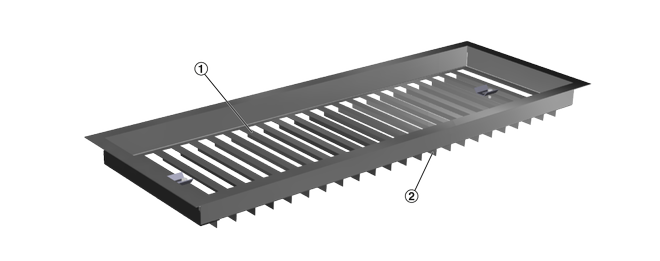

Vista esquemática de una rejilla ASW 00205185_0
① Compuerta de corredera con deflectores de aire regulables
② Estabilizadores del flujo de aire


trox_blau20

Tamaños nominales

desde 225 × 75 hasta 1225 × 525 mm

Tamaños nominales

desde 225 × 75 hasta 1225 × 525 mm


Compuerta rectangular de chapa de acero galvanizado para impulsión y retorno de aire. Para instalación en conducto rectangular.

Unidad lista para instalar formada por un marco perimetral en ángulo y una compuerta de corredera, con estabilizadores de flujo para conseguir una impulsión homogénea de aire.

Materiales y acabados

  • Marco perimetral en ángulo y compuerta de corredera de chapa de acero
  • Marco perimetral en ángulo y compuerta de corredera, color negro RAL 9005 con tratamiento por electro-inmersión

Datos técnicos

  • Tamaños nominales: desde 225 × 75 hasta 1225 × 525 mm

Dimensiones

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Ruido de aire regenerado

  • LWA _______________________ [dB(A)]

Compuerta rectangular de chapa de acero galvanizado para impulsión y retorno de aire. Para instalación en conducto rectangular.

Unidad lista para instalar formada por un marco perimetral en ángulo y una compuerta de corredera, con estabilizadores de flujo para conseguir una impulsión homogénea de aire.

Materiales y acabados

  • Marco perimetral en ángulo y compuerta de corredera de chapa de acero
  • Marco perimetral en ángulo y compuerta de corredera, color negro RAL 9005 con tratamiento por electro-inmersión

Datos técnicos

  • Tamaños nominales: desde 225 × 75 hasta 1225 × 525 mm

Dimensiones

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Ruido de aire regenerado

  • LWA _______________________ [dB(A)]

Este texto para especificación describe las propiedades generales del producto. Con nuestro programa Easy Product Finder se pueden generar textos para otras ejecuciones de producto.

00130448_0

 Serie
ASW       Compuerta de corredera



 Tamaño [mm]
       L × H

Ejemplo para pedido: ASW/625×225

Tamaño

625 × 225 mm




Dimensiones y pesos

  • Dimensiones y pesos

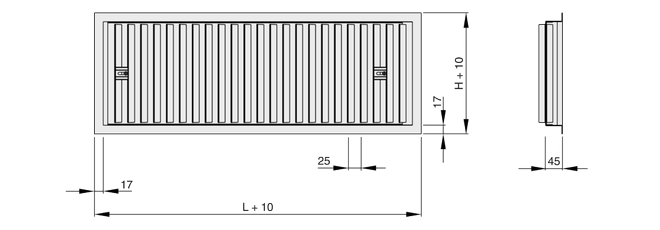

ASW 00205017_0
L Longitud nominal
H Altura nominal


La tabla muestra los pesos nominales disponibles

La tabla muestra los pesos nominales disponibles

ASW trox_blau20 H L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] trox_blau20 H 225 325 425 525 625 825 1025 1225 trox_blau20 H m m m m m m m m trox_blau20 mm kg kg kg kg kg kg kg kg trox_blau20

75

0,4

0,5

0,6

0,8

0,9

1,2

1,4

1,7

trox_blau20

125

0,5

0,7

0,9

1,1

1,3

1,7

2,1

2,5

trox_blau20

225


1,2

1,5

1,8

2,2

2,8

3,4

4,1

trox_blau20

325



2,1

2,6

3,0

3,9

4,7

5,6

ASW

H L [mm]
H 225 325 425 525 625 825 1025 1225
H m
mm kg

75

0,4

0,5

0,6

0,8

0,9

1,2

1,4

1,7

125

0,5

0,7

0,9

1,1

1,3

1,7

2,1

2,5

225


1,2

1,5

1,8

2,2

2,8

3,4

4,1

325



2,1

2,6

3,0

3,9

4,7

5,6


Detalles de instalación, Puesta en servicio, Información general y definiciones

  • Detalles de instalación
  • Puesta en servicio
  • Información general y definiciones

Instalación y puesta en servicio

  • Para instalación en conducto rectangular
  • Fijación del marco perimetral en ángulo con tornillos o remaches

Instalación y puesta en servicio

  • Para instalación en conducto rectangular
  • Fijación del marco perimetral en ángulo con tornillos o remaches

Regulación de caudal de aire -S 00152134_0

Accesorios -AS, -KS, -RS y Serie ASW

Regulación de caudal de aire

Si varias rejillas se instalan en un mismo conducto, tal vez se requiera del equilibrado de los caudales de aire

  • Compuerta de corredera regulable, incluye cierre con tornillo

Regulación de caudal de aire

Si varias rejillas se instalan en un mismo conducto, tal vez se requiera del equilibrado de los caudales de aire

  • Compuerta de corredera regulable, incluye cierre con tornillo

Principales dimensiones

L [mm]

Longitud nominal de la rejilla de ventilación

H [mm]

Altura nominal de la rejilla de ventilación

m [kg]

Peso

Definiciones

LWA [dB(A)]

Nivel de potencia sonora del ruido de aire regenerado

V [m³/h] y [l/s]

Caudal de aire

Δpt [Pa]

Pérdida de carga total

lS [m]

Distancia desde la rejilla o el tramo lineal horizontal (alcance)

Principales dimensiones

L [mm]

Longitud nominal de la rejilla de ventilación

H [mm]

Altura nominal de la rejilla de ventilación

m [kg]

Peso

Definiciones

LWA [dB(A)]

Nivel de potencia sonora del ruido de aire regenerado

V [m³/h] y [l/s]

Caudal de aire

Δpt [Pa]

Pérdida de carga total

lS [m]

Distancia desde la rejilla o el tramo lineal horizontal (alcance)

Descargas

Información sobre el producto
