A*, D* - Accesorios

Accesorios para rejillas de ventilación de chapa de acero para equilibrado de caudal y regulación de la dirección de salida del aire

Accesorios con lamas regulables de manera manual

  • Regulación de caudal de aire
  • Regulación de la dirección de salida del aire
  • Compuerta de corredera con estabilizadores de flujo de aire

Aplicación

Aplicación

  • Los accesorios para rejillas añaden funcionalidades adicionales
  • Equilibrado de caudal de aire y/o regulación de la dirección de salida del aire
  • Los registros simplifican el equilibrado de caudal de aire requerido para commissioning, tanto para impulsión como para retorno de aire
  • Las lamas de regulación situadas a 90° de las lamas frontales, permiten impulsar aire en otras direcciones
  • La rejilla de ventilación no tiene que ser desinstalada para llevar a cabo su regulación

Aplicación

  • Los accesorios para rejillas añaden funcionalidades adicionales
  • Equilibrado de caudal de aire y/o regulación de la dirección de salida del aire
  • Los registros simplifican el equilibrado de caudal de aire requerido para commissioning, tanto para impulsión como para retorno de aire
  • Las lamas de regulación situadas a 90° de las lamas frontales, permiten impulsar aire en otras direcciones
  • La rejilla de ventilación no tiene que ser desinstalada para llevar a cabo su regulación

Descripción

Ejecuciones

  • AG: Compuerta con lamas en disposición opuesta
  • AS: Compuerta de corredera

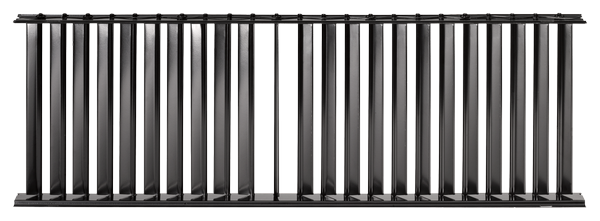

  • D: Compuerta para regulación de la dirección de salida del aire
  • DG: Compuerta con lamas en disposición opuesta para control de la dirección y el caudal de aire

Mantenimiento

  • No requieren de mantenimiento, ya que la ejecución y los materiales no son susceptibles al desgaste
  • Acceso para inspección y limpieza en cumplimiento con VDI 6022

Ejecuciones

  • AG: Compuerta con lamas en disposición opuesta
  • AS: Compuerta de corredera
  • D: Compuerta para regulación de la dirección de salida del aire
  • DG: Compuerta con lamas en disposición opuesta para control de la dirección y el caudal de aire

Mantenimiento

  • No requieren de mantenimiento, ya que la ejecución y los materiales no son susceptibles al desgaste
  • Acceso para inspección y limpieza en cumplimiento con VDI 6022

Información técnica

Funcionamiento

  • Funcionamiento
Vista esquemática de un registro -AG
00205167_0
① Lama para regulación de caudal


00205167_0
00205179_0
00126213_0.
00117606_0.

Ejecuciones, Dimensiones y pesos

  • Ejecuciones
  • Dimensiones y pesos
AG
00145346_0


00145346_0
00145356_0
00145381_0
00145391_0

Los accesorios se deberán definir en el código para pedido de la rejilla de ventilación

-AG

Aplicación

  • Para regulación del caudal de aire
  • Los registros simplifican el equilibrado de caudal de aire requerido para commissioning, tanto para impulsión como para retorno de aire
  • La rejilla de ventilación no tiene que ser desinstalada para llevar a cabo su regulación

Partes y características

  • Lamas aerodinámicas dispuestas en oposición
  • Regulable y ajustable con tornillos

-AS

Aplicación

  • Para regulación del caudal de aire
  • Los registros realizan el equilibrado del caudal de aire requerido para commissioning, preferiblemente para extracción de aire
  • La rejilla de ventilación no tiene que ser desinstalada para llevar a cabo su regulación

Partes y características

  • Compuerta de corredera con estabilizadores de flujo de aire
  • Regulable y ajustable con tornillos

-D

Aplicación

  • Para regulación del aire de impulsión
  • Las lamas de regulación dispuestas a 90° con respecto de las lamas frontales permiten impulsar aire hacia otras direcciones
  • La rejilla de ventilación no tiene que ser desinstalada para llevar a cabo su regulación

Partes y características

  • Lamas regulables de manera individual

-DG

Aplicación

  • Para equilibrado de caudal y regulación de la dirección de salida del aire
  • Compuerta para regulación del caudal de aire requerido para commissioning
  • Las lamas de regulación dispuestas a 90° con respecto de las lamas frontales permiten impulsar aire hacia otras direcciones
  • La rejilla de ventilación no tiene que ser desinstalada para llevar a cabo su regulación

Partes y características

  • Equilibrado de caudal de aire: lamas en disposición opuesta
  • Regulación de la dirección de salida de aire: lamas regulables
  • Regulable y ajustable con tornillos

Los accesorios se deberán definir en el código para pedido de la rejilla de ventilación

-AG

Aplicación

  • Para regulación del caudal de aire
  • Los registros simplifican el equilibrado de caudal de aire requerido para commissioning, tanto para impulsión como para retorno de aire
  • La rejilla de ventilación no tiene que ser desinstalada para llevar a cabo su regulación

Partes y características

  • Lamas aerodinámicas dispuestas en oposición
  • Regulable y ajustable con tornillos

-AS

Aplicación

  • Para regulación del caudal de aire
  • Los registros realizan el equilibrado del caudal de aire requerido para commissioning, preferiblemente para extracción de aire
  • La rejilla de ventilación no tiene que ser desinstalada para llevar a cabo su regulación

Partes y características

  • Compuerta de corredera con estabilizadores de flujo de aire
  • Regulable y ajustable con tornillos

-D

Aplicación

  • Para regulación del aire de impulsión
  • Las lamas de regulación dispuestas a 90° con respecto de las lamas frontales permiten impulsar aire hacia otras direcciones
  • La rejilla de ventilación no tiene que ser desinstalada para llevar a cabo su regulación

Partes y características

  • Lamas regulables de manera individual

-DG

Aplicación

  • Para equilibrado de caudal y regulación de la dirección de salida del aire
  • Compuerta para regulación del caudal de aire requerido para commissioning
  • Las lamas de regulación dispuestas a 90° con respecto de las lamas frontales permiten impulsar aire hacia otras direcciones
  • La rejilla de ventilación no tiene que ser desinstalada para llevar a cabo su regulación

Partes y características

  • Equilibrado de caudal de aire: lamas en disposición opuesta
  • Regulación de la dirección de salida de aire: lamas regulables
  • Regulable y ajustable con tornillos

Accesorios para rejillas de ventilación trox_blau20 Serie de rejilla Accesorios Accesorios Accesorios Accesorios trox_blau20 Serie de rejilla -AG -AS -D -DG trox_blau20 Serie de rejilla Compuerta de regulación Compuerta de corredera Regulación de la dirección de salida del aire Registro para regulación de la dirección de salida del aire trox_blau_20_CMYK

Para instalación en pared, antepecho de ventana y conducto rectangular

trox_blau_20_CMYK
trox_blau_20_CMYK
trox_blau_20_CMYK
trox_blau_20_CMYK
trox_blau_20_CMYK

X-GRILLE con marco

●

●

●

●

 trox_blau_20_CMYK

X-GRILLE estándar

●

●

●

●

 trox_blau_20_CMYK

ASL

●

●

●

●

 trox_blau_20_CMYK

AT

●

●

●

●

 trox_blau_20_CMYK

VAT

●

●

●

●

 trox_blau_20_CMYK

AH

●

●

●

 trox_blau_20_CMYK

AWT

●

●

●

 trox_blau_20_CMYK

SL

●

●

●

●

 trox_blau_20_CMYK

TR

●

●

●

●

 trox_blau_20_CMYK

TRS

●

●

●

●

Accesorios para rejillas de ventilación

Serie de rejilla Accesorios
Serie de rejilla -AG -AS -D -DG
Serie de rejilla Compuerta de regulación Compuerta de corredera Regulación de la dirección de salida del aire Registro para regulación de la dirección de salida del aire

Para instalación en pared, antepecho de ventana y conducto rectangular





X-GRILLE con marco

●

●

●

●

X-GRILLE estándar

●

●

●

●

ASL

●

●

●

●

AT

●

●

●

●

VAT

●

●

●

●

AH

●

●

●

AWT

●

●

●

SL

●

●

●

●

TR

●

●

●

●

TRS

●

●

●

●


-AG
00190908_0

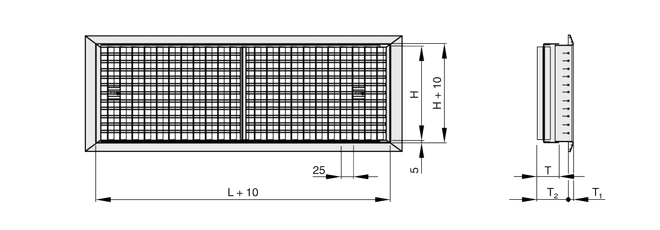

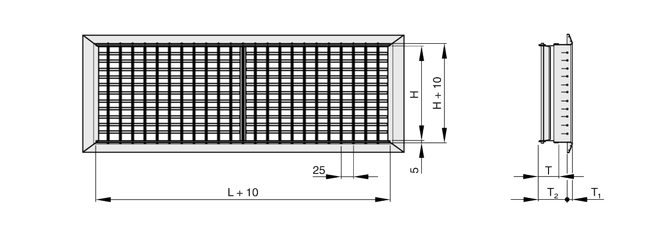

L Longitud nominal
H Altura nominal


00190908_0
00204927_0
00204945_0
00204933_0

La tabla muestra los pesos nominales disponibles

La tabla muestra los pesos nominales disponibles

-AG trox_blau20 H L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] trox_blau20 H 225 325 425 525 625 825 1025 1225 trox_blau20 H m m m m m m m m trox_blau20 mm kg kg kg kg kg kg kg kg trox_blau20

75

0,4

0,5

0,7

0,8

1,0

1,3

1,6

1,9

 trox_blau20

125

0,5

0,6

0,8

1,0

1,2

1,5

1,9

2,3

 trox_blau20

225

0,7

0,9

1,1

1,4

1,6

2,1

2,5

3,0

 trox_blau20

325

1,2

1,4

1,7

2,0

2,6

3,2

3,8

 trox_blau20

425



2,5

3,2

3,9

4,6

 trox_blau20

525





4,5

5,3
-AS trox_blau20 H L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] trox_blau20 H 225 325 425 525 625 825 1025 1225 trox_blau20 H m m m m m m m m trox_blau20 mm kg kg kg kg kg kg kg kg trox_blau20

75

0,3

0,4

0,5

0,6

0,7

0,9

1,1

1,3

 trox_blau20

125

0,4

0,6

0,8

0,9

1,1

1,4

1,8

2,1

 trox_blau20

225

0,8

1,0

1,3

1,6

1,9

2,5

3,0

3,6

 trox_blau20

325

1,5

1,9

2,3

2,7

3,5

4,3

5,1

 trox_blau20

425



3,8

4,9

6,0

7,2

 trox_blau20

525





7,3

8,7
-D trox_blau20 H L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] trox_blau20 H 225 325 425 525 625 825 1025 1225 trox_blau20 H m m m m m m m m trox_blau20 mm kg kg kg kg kg kg kg kg trox_blau20

75

0,2

0,3

0,4

0,4

0,5

0,7

0,9

1,0

 trox_blau20

125

0,3

0,4

0,5

0,6

0,7

0,9

1,2

1,4

 trox_blau20

225

0,4

0,6

0,7

0,9

1,0

1,4

1,7

2,0

 trox_blau20

325

0,7

0,9

1,2

1,4

1,8

2,2

2,7

 trox_blau20

425



1,7

2,3

2,8

3,3

 trox_blau20

525





3,3

4,0
-DG trox_blau20 H L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] trox_blau20 H 225 325 425 525 625 825 1025 1225 trox_blau20 H m m m m m m m m trox_blau20 mm kg kg kg kg kg kg kg kg trox_blau20

75

0,4

0,6

0,8

0,9

1,1

1,5

1,8

2,1

 trox_blau20

125

0,6

0,8

1,0

1,2

1,5

1,9

2,4

2,8

 trox_blau20

225

0,8

1,2

1,5

1,8

2,2

2,8

3,5

4,1

 trox_blau20

325

1,6

2,0

2,4

2,9

3,7

4,6

5,5

 trox_blau20

425



3,6

4,6

5,7

6,8

 trox_blau20

525





6,8

8,1

-AG

H L [mm]
H 225 325 425 525 625 825 1025 1225
H m
mm kg

75

0,4

0,5

0,7

0,8

1,0

1,3

1,6

1,9

125

0,5

0,6

0,8

1,0

1,2

1,5

1,9

2,3

225

0,7

0,9

1,1

1,4

1,6

2,1

2,5

3,0

325

1,2

1,4

1,7

2,0

2,6

3,2

3,8

425



2,5

3,2

3,9

4,6

525





4,5

5,3


-AS

H L [mm]
H 225 325 425 525 625 825 1025 1225
H m
mm kg

75

0,3

0,4

0,5

0,6

0,7

0,9

1,1

1,3

125

0,4

0,6

0,8

0,9

1,1

1,4

1,8

2,1

225

0,8

1,0

1,3

1,6

1,9

2,5

3,0

3,6

325

1,5

1,9

2,3

2,7

3,5

4,3

5,1

425



3,8

4,9

6,0

7,2

525





7,3

8,7


-D

H L [mm]
H 225 325 425 525 625 825 1025 1225
H m
mm kg

75

0,2

0,3

0,4

0,4

0,5

0,7

0,9

1,0

125

0,3

0,4

0,5

0,6

0,7

0,9

1,2

1,4

225

0,4

0,6

0,7

0,9

1,0

1,4

1,7

2,0

325

0,7

0,9

1,2

1,4

1,8

2,2

2,7

425



1,7

2,3

2,8

3,3

525





3,3

4,0


-DG

H L [mm]
H 225 325 425 525 625 825 1025 1225
H m
mm kg

75

0,4

0,6

0,8

0,9

1,1

1,5

1,8

2,1

125

0,6

0,8

1,0

1,2

1,5

1,9

2,4

2,8

225

0,8

1,2

1,5

1,8

2,2

2,8

3,5

4,1

325

1,6

2,0

2,4

2,9

3,7

4,6

5,5

425



3,6

4,6

5,7

6,8

525





6,8

8,1


Puesta en servicio

  • Puesta en servicio
Regulación de caudal de aire -*G
00152008_0

Accesorios -AG, -DG y Series AGW, DGW

00152008_0
00152134_0
00173501_0

Regulación de caudal de aire

Si varias rejillas se instalan en un mismo conducto, tal vez se requiera del equilibrado de los caudales de aire

  • AG: Compuerta con lamas regulables en disposición opuesta, incluye cierre mediante tornillo
  • AS: Compuerta de corredera regulable, incluye cierre mediante tornillo

Patrón de aire

  • Lamas regulables: Ajuste individual o en grupo de lamas, en función de las condiciones de la sala
  • D, DG: Lamas de regulación dispuestas a 90° con respecto de las lamas frontales, para adaptación a las condiciones de la sala

Regulación de caudal de aire

Si varias rejillas se instalan en un mismo conducto, tal vez se requiera del equilibrado de los caudales de aire

  • AG: Compuerta con lamas regulables en disposición opuesta, incluye cierre mediante tornillo
  • AS: Compuerta de corredera regulable, incluye cierre mediante tornillo

Patrón de aire

  • Lamas regulables: Ajuste individual o en grupo de lamas, en función de las condiciones de la sala
  • D, DG: Lamas de regulación dispuestas a 90° con respecto de las lamas frontales, para adaptación a las condiciones de la sala

Descargas

Información sobre el producto

  • Información del producto Accesorios para regulación

    Información del producto 1,3 MB pdf

Servicios TROX

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Compartir la página

Recomendar la página

La página puede ser recomendada compartiendo este enlace.

Los campos marcados con un asterísco (*) son de obligado cumplimiento.

Contacto

¡Gracias por su mensaje!

Su recomendación ha sido remitida con éxito.

Contacto

Estamos aquí para ayudarle

Por favor indique el asunto de su consulta y sus datos de contacto.
Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04

Adjunto (máx. 10MB)
Su mensaje
Su mensaje para

Los campos marcados con un asterísco (*) son de obligado cumplimiento.

Contacto

¡Gracias por su mensaje!

Su mensaje se ha recibido con éxito en el buzón del SAT de TROX.
En seguida nos pondremos en contacto con usted.
En caso de que disponga de cuestiones adicionales, puede contactar con nosotros en: Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04

Contacto

Estamos aquí para ayudarle

Por favor indique el asunto de su consulta y sus datos de contacto.
Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04

Adjunto (máx. 10MB)
Su mensaje
Su mensaje para

Los campos marcados con un asterísco (*) son de obligado cumplimiento.

Contacto

¡Gracias por su mensaje!

Su mensaje se ha recibido con éxito en el buzón del SAT de TROX.
En seguida nos pondremos en contacto con usted.
En caso de que disponga de cuestiones adicionales, puede contactar con nosotros en: Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04

TROX Logo
Al hacer clic en el botón, nos permite brindarle una excelente experiencia en el sitio web y que los procesos de compra sean más sencillos. Estas cookies incluyen aquellas que son necesarias para el funcionamiento del sitio y para el control de nuestros servicios y aplicaciones, así como los que se utilizan únicamente con fines estadísticos, para configuraciones de conveniencia o para mostrar contenido personalizado. Puede decidir qué categorías desea permitir y puede ajustar la configuración de uso de datos según sus requisitos individuales. Tenga en cuenta que, según la configuración que haya seleccionado, es posible que no todas las funciones de la página estén disponibles. Puede cambiar su selección en cualquier momento.
Configuración de galletas
