Serie K*, R* – Accesorios

Accesorios para rejillas de ventilación Serie TRS-K y Serie TRS-R de chapa de acero para regulación del caudal de aire

Accesorios con lamas regulables de manera manual

  • Regulación de caudal de aire
  • Compuerta de corredera con estabilizadores de flujo de aire
  • Compuerta de corredera ligera con estabilizadores de flujo de aire

5 00145423_0


  • Aplicación
  • Descripción

Aplicación

  • Los accesorios para rejillas añaden funcionalidades adicionales
  • Para regulación del caudal de aire
  • Los registros simplifican el equilibrado de caudal de aire requerido para commissioning, tanto para impulsión como para retorno de aire
  • La rejilla de ventilación no tiene que ser desinstalada para llevar a cabo su regulación

Aplicación

  • Los accesorios para rejillas añaden funcionalidades adicionales
  • Para regulación del caudal de aire
  • Los registros simplifican el equilibrado de caudal de aire requerido para commissioning, tanto para impulsión como para retorno de aire
  • La rejilla de ventilación no tiene que ser desinstalada para llevar a cabo su regulación

Ejecuciones

  • S: Compuerta de corredera
  • 5: Compuerta de corredera especial

Mantenimiento

  • No requieren de mantenimiento, ya que la ejecución y los materiales no son susceptibles al desgaste
  • Acceso para inspección y limpieza en cumplimiento con VDI 6022

Ejecuciones

  • S: Compuerta de corredera
  • 5: Compuerta de corredera especial

Mantenimiento

  • No requieren de mantenimiento, ya que la ejecución y los materiales no son susceptibles al desgaste
  • Acceso para inspección y limpieza en cumplimiento con VDI 6022

Información técnica

Funcionamiento

  • Funcionamiento

Ejecuciones, Dimensiones y pesos

  • Ejecuciones
  • Dimensiones y pesos

Los accesorios se deberán definir en el código para pedido de la rejilla de ventilación

-*S

Aplicación

  • Para regulación del caudal de aire
  • Los registros realizan el equilibrado del caudal de aire requerido para commissioning, preferiblemente para extracción de aire
  • La rejilla de ventilación no tiene que ser desinstalada para llevar a cabo su regulación

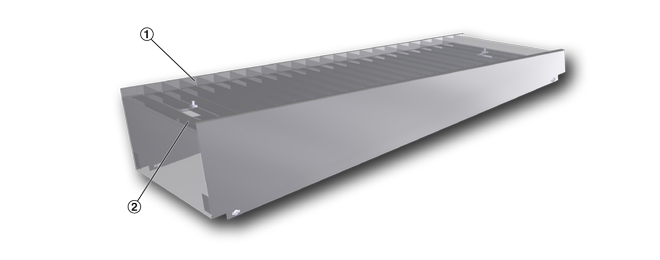

Partes y características

  • Compuerta de corredera con estabilizadores de flujo de aire
  • Regulable y ajustable con tornillos

-*5

Aplicación

  • Para regulación del caudal de aire
  • Compuerta de corredera especial que garantiza un flujo de aire uniforme en toda la superficie frontal de la rejilla
  • Los registros realizan el equilibrado del caudal de aire requerido para commissioning, preferiblemente para extracción de aire
  • La rejilla de ventilación no tiene que ser desinstalada para llevar a cabo su regulación

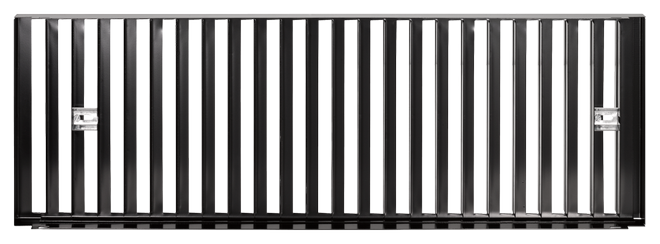

Partes y características

  • Compuerta de corredera con estabilizadores de flujo de aire
  • Regulable y ajustable con tornillos

Los accesorios se deberán definir en el código para pedido de la rejilla de ventilación

-*S

Aplicación

  • Para regulación del caudal de aire
  • Los registros realizan el equilibrado del caudal de aire requerido para commissioning, preferiblemente para extracción de aire
  • La rejilla de ventilación no tiene que ser desinstalada para llevar a cabo su regulación

Partes y características

  • Compuerta de corredera con estabilizadores de flujo de aire
  • Regulable y ajustable con tornillos

-*5

Aplicación

  • Para regulación del caudal de aire
  • Compuerta de corredera especial que garantiza un flujo de aire uniforme en toda la superficie frontal de la rejilla
  • Los registros realizan el equilibrado del caudal de aire requerido para commissioning, preferiblemente para extracción de aire
  • La rejilla de ventilación no tiene que ser desinstalada para llevar a cabo su regulación

Partes y características

  • Compuerta de corredera con estabilizadores de flujo de aire
  • Regulable y ajustable con tornillos

Accesorios para rejillas de ventilación Series TRS-K, TRS-R trox_blau20 Serie de rejilla Accesorios Accesorios trox_blau20 Serie de rejilla -*S -*5 trox_blau20 Serie de rejilla Compuerta de corredera Compuerta de corredera especial trox_blau_20_CMYK

Para instalación en conducto rectangular

trox_blau_20_CMYK
trox_blau_20_CMYK
trox_blau_20_CMYK

TRS-K

trox_blau_20_CMYK

Para instalación en conducto circular

trox_blau_20_CMYK
trox_blau_20_CMYK
trox_blau_20_CMYK

TRS-R

Accesorios para rejillas de ventilación Series TRS-K, TRS-R

Serie de rejilla Accesorios
Serie de rejilla -*S -*5
Serie de rejilla Compuerta de corredera Compuerta de corredera especial

Para instalación en conducto rectangular



TRS-K

Para instalación en conducto circular



TRS-R


La tabla muestra los pesos nominales disponibles

-*S-*S

La tabla muestra los pesos nominales disponibles

-*5 trox_blau20 Tipo de producto L T1 T2 trox_blau20 Tipo de producto mm mm mm trox_blau20

TRS-K

225

7

87

trox_blau20

TRS-K

325

7

99

trox_blau20

TRS-K

425

7

112

trox_blau20

TRS-K

525

7

 124

trox_blau20

TRS-K

625

7

 136

trox_blau20

TRS-K

825

7

160

trox_blau20

TRS-K

1025

7

185

trox_blau20

TRS-K

1225

7

210

-*5 trox_blau20 Tipo de producto L H [mm] H [mm] H [mm] trox_blau20 Tipo de producto L 75 125 225 trox_blau20 Tipo de producto L T2 T2 T2 trox_blau20 Tipo de producto mm mm mm mm trox_blau20

TRS-R

225

95

99


trox_blau20

TRS-R

325

107

111

123

trox_blau20

TRS-R

425

119

123

136

trox_blau20

TRS-R

525

131

 135

 147

trox_blau20

TRS-R

625

143

 147

 159

trox_blau20

TRS-R

825

162

171

183

trox_blau20

TRS-R

1025

191

195

207

trox_blau20

TRS-R

1225

215

211

231

-*5

Tipo de producto L T1 T2
Tipo de producto mm

TRS-K

225

7

87

TRS-K

325

7

99

TRS-K

425

7

112

TRS-K

525

7

 124

TRS-K

625

7

 136

TRS-K

825

7

160

TRS-K

1025

7

185

TRS-K

1225

7

210


-*5

Tipo de producto L H [mm]
Tipo de producto L 75 125 225
Tipo de producto L T2
Tipo de producto mm

TRS-R

225

95

99


TRS-R

325

107

111

123

TRS-R

425

119

123

136

TRS-R

525

131

 135

 147

TRS-R

625

143

 147

 159

TRS-R

825

162

171

183

TRS-R

1025

191

195

207

TRS-R

1225

215

211

231


Puesta en servicio

  • Puesta en servicio

Regulación de caudal de aire

Si varias rejillas se instalan en un mismo conducto, tal vez se requiera del equilibrado de los caudales de aire

  • AG: Compuerta con lamas regulables en disposición opuesta, incluye cierre mediante tornillo
  • AS: Compuerta de corredera regulable, incluye cierre mediante tornillo

Patrón de aire

  • Lamas regulables: Ajuste individual o en grupo de lamas, en función de las condiciones de la sala
  • D, DG: Lamas de regulación dispuestas a 90° con respecto de las lamas frontales, para adaptación a las condiciones de la sala

Regulación de caudal de aire

Si varias rejillas se instalan en un mismo conducto, tal vez se requiera del equilibrado de los caudales de aire

  • AG: Compuerta con lamas regulables en disposición opuesta, incluye cierre mediante tornillo
  • AS: Compuerta de corredera regulable, incluye cierre mediante tornillo

Patrón de aire

  • Lamas regulables: Ajuste individual o en grupo de lamas, en función de las condiciones de la sala
  • D, DG: Lamas de regulación dispuestas a 90° con respecto de las lamas frontales, para adaptación a las condiciones de la sala
