EK2-EU

Indicada para sistemas mecánicos de control de humo y sistemas de presurización, así como para entradas de admisión de aire

Compuerta para control de humo rectangular con función de ventilación para extracción de calor y humo en sistemas de extracción de humo, también para admisión de aire en sistemas de presurización.

  • Compuerta para control de humo con marcado CE en cumplimiento con EN 12101-8
  • Cumple con las prestaciones máximas para compuertas para control de humo según la norma de clasificación EN 13501-4
  • Indicadas para uso en estructuras de carga (paredes macizas, tabiques divisorios ligeros y forjados) para garantizar la integridad frente al incendio (compartimentación en sectores)
  • Para conductos y patinillos de sistemas naturales extracción de humo y calor
  • Para sistemas de presurización, sistemas mecánicos de extracción de humo y admisión de aire
  • Conexión con el sistema de detección y alarma, e integración en el sistema centralizado de gestión del edificio (BMS) mediante TROXNETCOM
  • Señalización remota mediante actuador apertura/cierre y finales de carrera
  • Cmod = para extracción de humo y función de ventilación en sistemas combinados, lo que permite el equilibrado de caudal de aire mediante posiciones intermedias de la lama de la compuerta
  • Tamaños nominales 200 × 200 – 1500 × 800 mm, para caudales de humo hasta 43200 m³/h o 12000 l/s a 10 m/s
  • Reducidas pérdidas de carga con elevadas velocidades de aire antes de la unidad, valores estándar 10 m/s y superiores
  • Mecanismo de activación automático (AA), opcionalmente con comando imperativo manual (MA)
  • Instalación sencilla y rápida en seco, sin mortero, con posibilidad de instalación en pared maciza y tabique divisorio ligero

Aplicación

Aplicación

  • Compuerta para control de humo con marcado CE y declaración de prestaciones, para extracción de calor y humo en sistemas mecánicos de extracción de humo
  • También con posibilidad de aportar aire de ventilación (admisión de aire) en sistemas mecánicos de extracción de humo
  • También para su uso en sistemas de presurización
  • A su vez, para ventilación si el sistema mecánico de extracción de humo ha sido certificado (Inspección general de edificios) para su uso como sistema combinado
  • Integración en el sistema de gestión del edificio (BMS) mediante TROXNETCOM


Características especiales

  • Cmod para extracción de humo y ventilación en sistemas combinados, permite llevar a cabo un equilibrado del caudal de aire mediante la selección de posiciones intermedias de la lama de la compuerta

  • Cumple con las exigencias de la norma EN 12101-8
  • Ensayo de resistencia al fuego según normas EN 1366-2 y 1366-10
  • Estanqueidad de lama según EN 1751, Clase 3, y estanqueidad de la carcasa según EN 1751, Clase C
  • Reducida potencia sonora y pérdida de carga
  • Para cualquier dirección del flujo de aire
  • Con posibilidad de accionamiento manual, también mediante TROXNETCOM
  • Integración en el sistema de gestión del edificio (BMS) mediante sistema de bus estándar
  • Ensayo de larga duración en cumplimiento con EN 1366-10, con 20000 ciclos apertura/cierre, clasificación Cmod

Clasificación

  • EI 180/120/90 (vedw-hodw-i<->o) S 1500 Cmod HOT 400/30 MA multi

Tamaños nominales

  • Tamaño nominal B × H: (en incrementos de 5 mm): entre 200 × 200 y 1500 × 800



Longitud total L:

  • L = 650 (o 750, con posibilidad de panel para inspección IC), para H = 380
  • L = 600 (con posibilidad de panel para inspección IC) H = 380 hasta H = 545
  • L = 800 (con posibilidad de panel para inspección IC), a partir de H = 550


Partes y características

  • Instalación independiente de la dirección del flujo de aire
  • Nivel de presión 3 (presión de funcionamiento entre –-1500 y 500 Pa)
  • Activación automática (AA) o manual (MA)
  • Compuerta para control de humo con con función de ventilación

Accesorios 1 (chapa galvanizada)

  • Sin código: Acabado estándar
  • El carácter 1 define el lado de operación (0, A, B, F)
  • El carácter 2 define el lado de instalación (0, A, B, F)

Cualquier posibilidad de combinación

  • 0 Lado sin accesorio
  • Rejilla de protección plana: A Malla de protección 20 × 20
  • Rejilla de protección plana: B Placa metálica perforada patrón cuadrado, 10 × 10
  • Marco de montaje metálico: F Marco para conexión de acero galvanizado

Accesorios 2

  • Actuadores todo/nada, tensión de alimentación 24 V AC/DC o 230 V AC
  • Red de módulos para integración con protocolo AS-i
  • Red de módulos para otros sistemas de bus estándar

Equipamiento opcional

TROXNETCOM

  • Unidad de control para X-FANS de extracción de humo y aire



Ventiladores X-FANS para extracción de humo

  • Ventilador para extracción de humo e instalación en cubierta BVDAX/BVD
  • Ventilador para extracción de humo e instalación en pared BVW/BVWAXN
  • Ventilador centrífugo para extracción de humo BVREH/BVRA
  • Ventiladores por impulso (jet fans) para extracción de humo BVGAX/BVGAXN

Todos los ventiladores para extracción de humo están ensayados en cumplimiento con la norma EN 12101-3, para F200/F300/F400 y F600, en función del modelo. Incluye marcado CE y declaración de prestaciones


Ajuste de la velocidad del ventilador para extracción del humo

Convertidor de frecuencia certificado para control de unidades X-FANS

  • Ajuste seguro y preciso de la velocidad de los ventiladores para extracción de humo, tanto en sectores individuales como multizona.


Características constructivas

  • Ejecución rectangular
  • Actuador reversible todo/nada
  • Control remoto mediante actuador
  • Adecuada para la conexión de rejillas de protección y marcos de instalación


Materiales y acabados

  • Carcasa, lamas y encapsulado del actuador de silicato cálcico
  • Casquillos de latón
  • Ejes y accionamiento de acero inoxidable


Normativas y guías de diseño

  • Reglamento para Productos de Construcción
  • EN 12101-8 Sistemas para el control de humo y de calor - Compuertas para el control de humo
  • EN 1366-10 Ensayos de resistencia al fuego de instalaciones de servicio - Compuertas de control de humo
  • EN 1366-2 Ensayos de resistencia al fuego de instalaciones de servicio - Compuertas cortafuego
  • EN 13501-4 Clasificación de resistencia al fuego para productos y elementos de construcción a partir de los ensayos de resistencia al fuego
  • EN 1751 Ventilación de edificios - Unidades terminales de aire - Ensayos aerodinámicos de compuertas y válvulas.


Mantenimiento

  • Las compuertas para control de humo deberán mantenerse operativas en todo momento y su mantenimiento se debe efectuar de manera periódica.
  • Las compuertas precisan de mantenimiento, al menos cada 6 meses.
  • Se deberá crear un informe de mantenimiento, esta documentación deberá guardarse como referencia
  • Las pruebas de fiabilidad del funcionamiento del sistema de extracción de humo se deberán planificar cada seis meses, siendo responsabilidad del propietario. Los ensayos deben realizarse en cumplimiento con las medidas de mantenimiento básicas recogidas en la norma EN 13306 en combinación con DIN 31051. Si dos pruebas consecutivas realizadas entre un periodo de tiempo de 6 meses son satisfactorias, la siguiente prueba puede realizarse un año después.
  • Se deberá tener en cuenta la normativa local específica del país, en función del lugar de instalación de las compuertas.
  • Para información relativa a mantenimiento y/o inspección, consultar el manual de operación e instalación

Descripción

Tamaños nominales

  • Tamaño nominal B × H: (en incrementos de 5 mm): entre 200 × 200 y 1500 × 800

Longitud total L:

  • L = 650 (o 750, con posibilidad de panel para inspección IC), para H = 380
  • L = 600 (con posibilidad de panel para inspección IC) H = 380 hasta H = 545
  • L = 800 (con posibilidad de panel para inspección IC), a partir de H = 550

Accesorios 1 (chapa galvanizada)

  • Sin código: Acabado estándar
  • El carácter 1 define el lado de operación (0, A, B, F)
  • El carácter 2 define el lado de instalación (0, A, B, F)

Cualquier posibilidad de combinación

  • 0 Lado sin accesorio
  • Rejilla de protección plana: A Malla de protección 20 × 20
  • Rejilla de protección plana: B Placa metálica perforada patrón cuadrado, 10 × 10
  • Marco de montaje metálico: F Marco para conexión de acero galvanizado


Accesorios 2

  • Actuadores todo/nada, tensión de alimentación 24 V AC/DC o 230 V AC
  • Red de módulos para integración con protocolo AS-i
  • Red de módulos para otros sistemas de bus estándar


Clasificación
EI 180/120/90 (vedw-hodw-i<->o) S 1500 Cmod HOT 400/30 MA multi




Información técnica

Funcionamiento, Datos técnicos, Selección rápida, Texto para especificación, Código de pedido

  • Funcionamiento
  • Datos técnicos
  • Selección rápida
  • Texto para especificación
  • Código de pedido
Compuerta para extracción de humo EK2-EU EK2-EU_gc_03ai.png

① Carcasa
② Lama de compuerta
③ Tope
④ Acceso para inspección (opcional)
⑤ Encapsulado del actuador
⑥ Actuador
⑦ Protección del encapuslado (abierta)
⑧ Etiqueta

Estas compuertas se emplean en sistemas mecánicos de extracción de humo mecánicos se utilizan para la extracción de humo, así como para la admisión de aire a uno o varios sectores de incendio. Las compuertas están fabricadas en paneles de silicato cálcico y funcionan mediante el accionamiento de un actuador encapsulado; el actuador se dispara en caso de humo bien por la señal recibida desde el detector de humo situado en el conducto, o bien por la intervención de la alarma del sistema contra incendio. Las compuertas para extracción de humo disponen de dos posiciones de seguridad: abierta y cerrada. En caso de compuertas para extracción de humo de varios sectores de incendio, la posición de seguridad podrá definirse tanto "abierta" como "cerrada", en función del foco de incendio y la dirección de salida de humo. Si la posición de seguridad se ha definido como "abierta", el área libre de paso deberá quedar garantizada incluso en caso de incendio. La lama de la compuerta EK2-EU se mueve de manera segura tras recibir una señal automática o mediante la acción manual del dispositivo de liberación.

En cumplimiento con la curva de tiempo-temperatura, la compuerta EK2-EU se puede abrir o cerrar completamente tras 25 minutos (MA, accionamiento manual). Compuertas para extracción de humo Serie EK2-EU también válidas para aplicaciones de caudal (Cmod) – la lama de compuerta puede posicionarse en cualquier posición intermedia, lo que permite un equilibrado de caudal. Para garantizar un funcionamiento fiable de la compuerta, ésta requiere de mantenimiento periódico.

Estanqueidad de la carcasaEN 1751, Clase C
Marcado CEReglamento EU para Productos de Construcción no. 305/2011

EN 12101-8 Sistemas para el control de humo y de calor - Compuertas para el control de humo

EN 1366-10 Ensayos de resistencia al fuego de instalaciones de servicio - Compuertas de control de humo

EN 1366-2 Ensayos de resistencia al fuego de instalaciones de servicio - Compuertas cortafuego

EN 13501-4 Clasificación de resistencia al fuego para productos y elementos de construcción a partir de los ensayos de resistencia al fuego

EN 1751 Ventilación de edificios - Unidades terminales de aire - Ensayos aerodinámicos de compuertas y válvulas.
Declaración de prestacionesDoP/EK2-EU/001
Tamaños nominales B × H200 × 200 mm – 1500 × 800 mm
Rango de caudal de aireHasta 12000 l/s o 43200 m³/h
Rango de presión diferencialNivel de presión 3: -1500 – 500 Pa
Temperatura de funcionamiento-30 – 50 °C sin temperaturas por debajo del punto de rocío
Velocidad antes de la unidad*≤ 10 m/s con dimensiones máximas

>10 – 15 m/s con dimensiones inferiores hasta 43200 m³/h
Estanqueidad de la lamaEN 1751, mínimo clase 3

* La actuación (cambio de posición de la lama de la compuerta, desde su posición final) se realiza de forma segura incluso con velocidades de entrada de aire superiores a 10 m/s, con un máximo de 15 m/s para todos los tamaños.


  • Las tipologías de instalación A, B y C implican diferencias de presión que deben tenerse en cuenta en el diseño.
  • Otros valores específicos para proyectos concretos puede ser calculados con el programa de diseño Easy Product Finder
  • Podrá encontrar Easy Product Finder en nuestra página web.

Ejemplo de selección:

Selección de una compuerta para extracción (instalación tipo "C") en función del caudal de aire y una abertura para instalación delimitada

  • Caudal de aire qv ≥ 15000 m³/h
  • Altura máxima de la abertura: H (abertura de instalación) = 1.2 m
  • Panel de acceso para inspección, conectores de pared y rejillas de protección definidas en color RAL 9022
  • Determinación de la altura nominal (H) EK2-EU: Apertura de pared (H = 1200 mm) - espesor de carcasa (100 mm) - holgura perimetral (superior 50 mm, inferior 50 mm) = 1000 mm


Selección de producto: EK2-EU-MA-IC/DE/1000 × 600 × 800/01/B24/P1-RAL 9022

Resultados:

  • qv = 15120 m³/h (caudal de aire)
  • v = 7.0 m/s (velocidad del flujo de aire en función del tamaño nominal o de la sección transversal antes de la unidad)
  • Δpt  = 55 Pa (pérdida de carga total con rejilla de protección, instalación tipo "C")



Dimensionado para admisión de aire (instalación tipo "B") de 15000 m³ en función de una velocidad máxima de 3.5 m/s antes de la unidad

  • Caudal de aire qv ≥ 15000 m³/h
  • Velocidad antes de la unidad*: v ≤ 3.5 m/s
  • Panel de acceso para inspección, conectores de pared y rejillas de protección definidas en color RAL 9022


Selección de producto: EK2-EU-MA-IC/DE/1500 × 800 × 800/01/B24/P1-RAL 9022

Resultados:

  • qv = 15120 m³/h (caudal de aire)
  • v = 3.5 m/s (velocidad del flujo de aire en función del tamaño nominal o sección transversal antes de la unidad
  • Δpt = 14 Pa (pérdida de carga total con una rejilla de protección, instalación tipo "B")

Compuertas rectangulares para extracción de humo en cumplimiento con la normativa EN 12101-8, ensayadas en cumplimiento con EN 1366-10 y EN 1366-2, para su uso en sistemas de extracción de humo. Las compuertas para extracción de humo no sólo evitan la propagación de humo y productos de la combustión en los distintos sectores de incendio, sino que además, realizan su cierre estanco evitando la dispersión de gases peligrosos o tóxicos, manteniendo una presión positiva en los sistemas de presurización. La EK2-EU es adecuada para su uso como compuerta de sobrepresión en sistemas de extinción por gas. Para la extracción de humo, así como para la admisión de aire en uno o más sectores de incendio. La compuerta EK2-EU se puede utilizar en sistemas para extracción de humo que están aprobados par su uso en ventilación. Compuerta resistente al fuego para el control de humo en múltiples sectores de incendio, adecuada para instalación forjados y muros macizos, así como en conductos para extracción de humo resistentes al fuego. Actuador todo/nada, completamente cableado y listo para funcionar, módulo de control, opcionalmente con encapsulado resistente a elevadas temperaturas..

Criterios de equivalencia

  • Clasificación en cumplimiento con EI 180/120/90 (vedw-hodw-i<->o) S 1500 Cmod HOT 400/30 MA multi para instalación en pared y conducto
  • Nivel de presión 3 (presión de funcionamiento entre -1500 y 500 Pa)
  • Ensayada para activación manual (MA) incluyendo modulo de control por bus (permite la intervención del cuerpos de rescate y bomberos)
  • Para red de conductos de retorno con espesor de pared desde 35 mm
  • Instalación adosada de compuertas (compuertas en paralelo o una sobre otra)

Características especiales

  • Declaración de Prestaciones en cumplimiento con el Reglamento para Productos de la Construcción
  • Clasificación en cumplimiento con EI 180/120/90 (vedw-hodw-i<->o) S 1500 Cmod HOT 400/30 MA multi
  • Cumple con las exigencias de la norma EN 12101-8
  • Ensayo de resistencia al fuego según las normas DIN 1366-10 y EN 1366-2
  • Estanqueidad de lama en cumplimiento con EN 1751, Clase 3 y Clase C
  • Reducida potencia sonora y pérdida de carga
  • Para cualquier dirección del flujo de aire
  • Integración en el sistema de gestión del edificio (BMS) mediante TROXNETCOM
  • Ensayada en cumplimiento con EN 1366-10 incluyendo un contrapeso en la lama, 10000 ciclos apertura/cierre y 10000 ciclos en posición intermedia (Cmod)


Materiales y acabados

  • Carcasa, lamas y encapsulado del actuador de silicato cálcico
  • Casquillos de latón
  • Ejes y accionamiento de acero inoxidable


EK2-EUMAICC1 / DE / 1500 × 800 × 800 / 03 / A0 / B24A / P1
||||||||||
12345678910
1 Serie
EK2-EU
Compuerta para control de humo con una lama, según EN 12101-8

2 Ejecución
Encapsulado:
MA Variante con encapsulado

3 Acceso para inspección
Sin código: Acabado estándar
IC Dos paneles de acceso para inspección, en función de la longitud de la carcasa L

4 Revestimiento
Sin código: Acabado estándar
C1 Impregnación Promat SR aplicable sobre superficies de silicato cálcico

5 País de destino
DE Alemania
CH Suiza
AT Austria
NL Países Bajos
y otros

6 Tamaño nominal B x H x longitud total L [mm]
Tamaño nominal B × H: (en incrementos de 5 mm)
entre 200 × 200 y 1500 × 800

Longitud total L:

L = 650 (o 750, para la variante IC con panel para inspección), hasta H = 380
L = 600 (con posibilidad de panel para inspección IC) H = 385 hasta H = 545
L = 800  (IC disponible panel para inspección) a partir de H = 550


7 Accesorios
01 Elementos para fijación (cantidad en función de B x H)
02 Papel de fibra (2 tiras aislantes resistentes a altas temperaturas para longitudes B y 2 para H)
03 Lengüeta para fijación y papel de fibra

8 Accesorios 1 (acero galvanizado)
Sin código: Acabado estándar
El primero de los caracteres define el lado de funcionamiento (0, A, B, F)
El segundo carácter define el lado de instalación (0, A, B, F)
Con posibilidad de combinación
0 lado sin accesorios
Rejilla de protección plana:
A Malla de protección 20 × 20
Placa metálica perforada patrón cuadrado, 10 × 10

Marco de montaje metálico:
Marco para conexión de acero galvanizado

9 Accesorios 2
Actuadores Belimo
24 V AC/DC:
B24 BE 24-12-ST TR; BEE 24-ST TR, BEN 24-ST TR
230 V AC:
B230 BE 230-12 TR; BEE 230 TR, BEN 230 TR

Actuador + Accesorios: premontado en encapsulados 1 + 2
B24X  BE 24-12-ST TR; BEE 24-ST TR, BEN 24-ST TR
B230X  BE 230-12 TR; BEE 230 TR, BEN 230 TR

Función de ventilación Cmod1: Actuador de regulación proporcional o interruptor auxiliar
24 V AC/DC: con rango de operación DC 2...10 V, función Cmod1
B24SR BEE 24 SR TR, BEN 24 SR TR (no a 40 Nm)
24 V AC/DC: con interruptor auxiliar para función Cmod1
B24M BE 24-12-ST TR (24 V AC/DC) (sólo con 40 Nm)
230 V AC: con interruptor auxiliar para función Cmod1
B230M BE 230-12 TR (230 V AC) (sólo con 40 Nm)

Combinación de un actuador y un módulo de control

Módulo para señalización, TROXNETCOM:
B24A BE24 + AS-EM/EK, 30 V DC (AS-i)2
B24AS BE24 + AS-EM/SIL2, 30 V DC (AS-i)2
B24AM BE24 + AS-EM/M, 30 V DC (AS-i)2, para función Cmod1

Otros módulos de comunicación:
Belimo: Unidad para comunicación y de alimentación
B24BKNE BE24 + BKNE230-24
BV-Control: Unidad para comunicación y suministro con tecnología SLC®)
B24C BE24 + BC24 G2

Agnosys: compuerta cortafuego y compuerta para control de humo BRM-10-F
B24D BE24 + BRM-10-F-ST
B230D  BE230 + BRM-10-F

Función Cmod para posiciones intermedias de compuerta cortafuego
El sistema AS-i está basado en la tecnología AS-Interface

10 Acabado (Accesorios 1)
Sin código: Acabado estándar
P1 Pintado al polvo, indicar color de la carta RAL CLASSIC
PS Pintado al polvo, colores DB …
Grado de brillo:
RAL 9010 50 %
RAL 9006 30 %
El resto de colores RAL 70 %


Ejemplo para pedido: EK2-EU / MA - IC - C1 / DE / 1500x800×800 / 03 / A0 / B24 / P1 - RAL9010 - 50%

1SerieEK2-EUCompuerta para control de humo con una lama
2EjecuciónMAVariante con encapsulado
3RevestidaC1Superficies de silicato cálcico con impregnación Promat SR
4 País de destinoDEAlemania
5Tamaño nominal1500 × 800 × 800B = 1500, H = 800, L = 800 [mm]
6Accesorios03El paquete de suministro incluye elementos para fijación y papel de fibra
7Accesorio 1A0Lado de operación: Rejilla de protección plana, con malla de protección, 20 x 20
8Accesorio 2B24En función del tamaño nominal, preseleccionado actuador 24 V
9Acabado de la rejillaP1-RAL9010 50 %Rejilla de protección pintada en color blanco RAL 9010

Dimensiones · Detalles de producto

  • Dimensiones
  • Detalles de producto


(1)H [mm]LL₃L₄
S200 – 380650 *97208
S200 – 380750 *197208
M385 – 545600210210
L550 – 800800310310

,
(1)LHB
200300400500600700800900100011001200130014001500
S6502003136414651556065707580848994
2503339444954596469747984899499
30036414752576267727783889398103
380384449556065717681869297102108
M60040039 44 49 55 60 65 70 75 81 86 91 96 101 107
4504147525763687379849095100106111
5004449556066717782889399104110116
54546515763697480869197103108114120
L800600606774818896103110117124131138146153
650637077859299107114121129136143150158
7006673818896103110118125133140148155163
7506976849199107114122130137145153160168
80072798795103110118126134142150157165173

Instalación y puesta en servicio

  • Instalación en paredes de hormigón o patinillos de mampostería
  • Instalación en tabiques divisorios ligeros
  • Instalación horizontal o vertical en redes de conductos ensayados para extracción de humo
  • Instalación en paredes resistentes al fuego REI 90 o EI 90
  • Para instalación en conductos de extracción de silicato cálcico, a partir de 35 mm de espesor
  • Para conductos de chapa de acero
  • Tras la instalación, la compuerta deben ser fácilmente accesibles para su inspección y limpieza.
  • Los conductos de extracción conectados deberán disponer de un acceso para inspección
  • Los sistemas de extracción mecánicos requieren de tensión de alimentación, incluso en caso de incendio



Nota:
Las compuertas deben ser instaladas, conectadas y aseguradas de acuerdo con el manual de montaje y operación


Accesorios · Cableado

  • Accesorios · Cableado

Accesorios 1

F, A, B, Q – marcos para conexión y rejillas de protección

Aplicación

  • Se requiere de un marco de conexión (F) para redes de conductos de extracción circulares
    ATENCIÓN: el tamaño nominal del marco de conexión es siempre B + 20 mm (10 mm de distancia libre en cada lado desde el extremo de la lama de compuerta abierta).
  • Las rejillas de protección se instalan directamente sobre la compuerta o al final de los conductos; esta aplicación debe aprobarse tras haber superado el ensayo de resistencia al fuego en cumplimiento con EN 1366-10
  • El área libre de la rejilla de protección es aprox., un 80% para malla de protección (A) y aprox., un 70% para placas con patrón perforado cuadrado
  • Los marcos de conexión y las rejillas de protección se montan en la compuerta desde fabrica
  • Los marcos de conexión y las rejillas de protección se deberán pedir por separado

Materiales y acabados

  • F: Marco para conexión de acero galvanizado

Rejillas de protección

  • A: Malla de protección de acero galvanizado
  • B: Placa metálica con patrón perforado cuadrado
  • Q: Placa metálica perforada, doblada, de acero galvanizado

Acabado de los accesorios

  • Sin código: Acabado estándar
  • P1 Pintado al polvo, indicar color de la carta RAL CLASSIC
  • PS Pintado al polvo, color DB

Grado de brillo

  • RAL 9010 50 %
  • RAL 9006 30 %
  • El resto de colores RAL 70 %

Accesorios 2

Aplicación

  • Actuadores todo/nada para apertura y cierre de la compuerta para control de humo, mecanismo de liberación automático (AA) o manual (MA).
  • Actuadores con contactos auxiliares para indicación de las posiciones de final de carrera
  • Mando imperativo para hasta 25 minutos
  • Temperatura ambiente en operación normal: -30 hasta 50 °C, hasta un 95%, sin temperaturas por debajo del punto de rocío, sin condensación (EN 60730-1)
  • Dos interruptores de final de carrera integrados con contactos libres de potencial indican la posición de la lama de la compuerta (ABIERTA y CERRADA)
  • Los cables de conexión del actuador a 24 V están equipados con conectores rápidos, lo que garantiza una rápida y sencilla conexión al sistema bus TROX AS-i.
  • El cable de conexión del actuador a 230 V AC se ajusta con cable y casquillos

Ejecuciones

B24

  • Tensión de alimentación 24 V AC/DC
  • BEN24-ST TR: Par de giro 15 Nm
  • BEE24-ST TR: Par de giro 20 Nm
  • BE24-12-ST TR: Par de giro 40 Nm


B230

  • Tensión de alimentación 230 V AC
  • BEN230 TR: Par de giro 15 Nm
  • BEE230 TR: Par de giro 25 Nm
  • BE230-12 TR: Par de giro 40 Nm


B24-SR

  • BEN24-SR: Par de giro 15 Nm
  • BEE24-SR: Par de giro 25 Nm

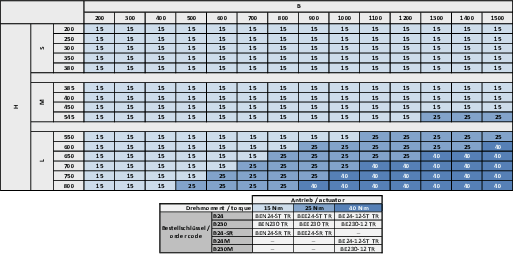

El par de giro necesario para funcionar depende del tamaño de compuerta, esto implica que el actuador no pueda elegirse libremente.

Información para instalación

  • Pasar el cable para conexión eléctrica por el actuador encapsulado, esto requerirá de un orificio del mismo tamaño. (Ø máx. + 1 mm)
  • Se requiere de una brida sujetacables.
  • Para más información sobre mantenimiento e inspección, consultar el manual de operación e instalación


Los actuadores son diseñados en función del tamaño de la compuerta EK2-EU, del par de fuerza y las opciones de pedido (info detallada en el código de pedido). La tabla del par de giro puede emplearse para definir el actuador correcto. Para tamaños intermedios, seleccione el actuador de la siguiente dimensión superior.

Ejemplos de cableado, datos técnicos

ActuadorBEN24-STBEE24-STBE24-ST
Tensión de alimentación (AC)AC 19,2 – 28,8 V, 50/60 Hz
Tensión de alimentación (DC)DC 21,6 – 28,8 V, 50/60 Hz

Consumo de potencia – en funcionamiento

3 W2,5 W

12 W

Consumo de potencia – idle

0,1 W

0,5 W

Potencia nominal para dimensionado del cableado

Imax. 8,2 A a 5 ms
Par de giro15 Nm25 Nm

40 Nm

Tiempo de giro del motor 90°

< 30 s

Interruptor de final de carrera

2 × EPU
Corriente de conmutación1 mA – 3 A (0,5 A inductivo), AC 250 V1 mA – 6 A (0,5 A inductivo), AC 250 V
Interruptor de final de carrera posición – Abierta
Interruptor de final de carrera posición – Cerrada80°87°
Cable de conexión - actuadorCable 1 m, 3 × 0,75 mm², libre de halógenos

Cable de conexión - finales de carrera

Cable 1 m, 6 × 0,75 mm², libre de halógenos
Clase de protección IECIII (Tensión extra-baja de seguridad, SELV)
Nivel de protección

IP 54

Marcado CEMarcado CE según 2014/30/EU

Directiva CE para baja tensión en cumplimiento con 2014/35/EU
Temperatura de funcionamiento-30 hasta 55 °C
Peso0,9 kg1,1 kg

2.7 kg

ActuadorBEN230 TRBEE230 TRBE230 TR
Tensión de alimentación (AC)AC 198 – 264 V, 50/60 Hz

Consumo de potencia – en funcionamiento

4 W3,5 W

8 W

Consumo de potencia – idle

0,4 W0,5 W

Potencia nominal para dimensionado del cableado

Imáx. 4 A a 5 msImáx. 7,9 A a 5 ms
Par de giro15 Nm25 Nm

40 Nm

Tiempo de giro del motor 90°

< 30 s

Interruptor de final de carrera

2 × EPU
Corriente de conmutación1 mA – 3 A (0,5 A inductivo), AC 250 V1 mA – 6 A (0,5 A inductivo), AC 250 V
Interruptor de final de carrera posición – Abierta
Interruptor de final de carrera posición – Cerrada80°87°
Cable de conexión - actuadorCable 1 m, 3 × 0,75 mm², libre de halógenos

Cable de conexión - finales de carrera

Cable 1 m, 6 × 0,75 mm², libre de halógenos
Clase de protección IECaislamiento reforzado II
Nivel de protección

IP 54

Marcado CEMarcado CE según 2014/30/EU

Directiva CE para baja tensión en cumplimiento con 2014/35/EU
Temperatura de funcionamiento-30 hasta 55 °C-30 hasta 50 °C
Peso0,9 kg1,1 kg

2.7 kg

,
ActuadorBEN24-SRBEE24-SR
Tensión de alimentación (AC)AC 19,2 – 28,8 V, 50/60 Hz
Tensión de alimentación (DC)DC 21,6 – 28,8 V, 50/60 Hz

Consumo de potencia – en funcionamiento

3 W

Consumo de potencia – idle

0,3 W

Potencia nominal para dimensionado del cableado

Imax. 8,2 A a 5 ms
Par de giro15 Nm25 Nm
Tiempo de giro del motor 90°

< 30 s

Interruptor de final de carrera

2 × EPU
Corriente de conmutación1 mA – 3 A (0,5 A inductivo), AC 250 V
Interruptor de final de carrera posición – Abierta
Interruptor de final de carrera posición – Cerrada80°
Cable de conexión - actuadorCable 1 m, 4 × 0,75 mm², libre de halógenos

Cable de conexión - finales de carrera

Cable 1 m, 6 × 0,75 mm², libre de halógenos
Clase de protección IECIII (Tensión extra-baja de seguridad, SELV)
Nivel de protección

IP 54

Marcado CEMarcado CE según 2014/30/EU

Directiva CE para baja tensión en cumplimiento con 2014/35/EU
Temperatura de funcionamiento-30 hasta 55 °C
Peso1,1 kg0,9 kg


Interfaces para sistemas de nivel superior

Los sistemas de protección contra incendios y humo de TROX tienen interfaces estandarizadas para integración en sistemas centralizados de gestión de edificios. En el caso más simple, la interfaz consta de contactos de señalización discretos que conectan las entradas y salidas alternas de los sistemas TROX y el resto de componentes del edificio.

Módulos de control y comunicación para las compuertas para control de humo


SerieB24AB24ASB24BKNEB24CB230DB24DB24AM
Serie

AS-EM/EK

AS-EM/SIL2

BKNE230-24BC24BRM-10-FBRM-10-F-STAS-EM/M
EK-EU

×

×

×

×

×

×

×

EK-JZ

×

×

×

×

×

×

×


Anotación:

Los actuadores y los módulos de comunicación se ensayan juntos en fábrica, sólo se deberán usar las combinaciones ensayadas.

B24A – AS-EM/EK

Aplicación

  • Módulo para el control de compuertas para control de humo
  • Captura de las posiciones de la lama de la compuerta ABIERTA y CERRADA
  • Los actuadores pueden iniciarse incluso sin controlador de comunicación
  • LEDs para indicación de posición compuerta ABIERTA y CERRADA; monitorización de errores en el tiempo de funcionamiento
  • Interfaz AS esclava integrada
  • Monitorización de la seña recibida
  • El controlador maestro puede usarse para monitorizar el tiempo de operación del actuador de la compuerta
  • Tensión de alimentación del módulo y del actuador 24 V DC mediante interfaz AS (2 cables de control)
  • Enchufe para conexión de los actuadores Belimo (instalación y cableado en fábrica)


Aplicación

B24A – Montaje de la compuerta para control de humo

Descripción

AS-EM/EK

Diseño eléctrico

4 entradas/3 salidas

Función de salida

Relé PNP

Tensión de alimentación

26,5 – 31,6 V DC

Consumo de corriente, incluyendo el actuador

450 mA

Entradas

Conmutación

DC PNP

Suministro de tensión de la sonda

AS-i

Rango de tensión de alimentación

18 – 30 V AC

Con protección ante cortocircuito

Si

Nivel de conmutación – señal alta 1

10

Entrada de corriente alta/baja

> 7 mA/< 2 mA

Curva de entrada

IEC 61131-2 Serie 2

Salidas, PNP

Aislamiento galvánico

No

Corriente máxima de carga por salida

400 mA por salida/400 en total (desde AS-i)

Salidas, relés

Aislamiento galvánico

Si

Tensión de alimentación máxima

32 V

Corriente máxima de carga

500 mA

Temperatura ambiente

desde -5 hasta 75 °C

Clase de protección IEC / Protección IP

IP 42

Perfil AS-i

S-7.A.E

Configuración I/O

7 Hex

Código ID

7 Hex

EMC

EN 61000-6-2; EN 61000-6-3

B24AS – AS-EM/SIL2

Aplicación

  • Módulo para el control de compuertas para control de humo
  • Captura de las posiciones de la lama de la compuerta ABIERTA y CERRADA
  • Con aprobación hasta SIL2 según IEC/EN 61508
  • Interfaz AS esclava integrada
  • Monitorización de la seña recibida
  • El controlador maestro puede usarse para monitorizar el tiempo de operación del actuador de la compuerta
  • Terminales de conexión
  • Tensión de alimentación del módulo y del actuador 24 V DC mediante interfaz AS (2 cables de control)
  • Enchufe para conexión de los actuadores Belimo (instalación y cableado en fábrica)


Aplicación

B24AS – Montaje de la compuerta para extracción de humo

Descripción

AS-EM/SIL2

Tensión de alimentación

26,5 – 31,6 V DC

Consumo de corriente

< 400 mA desde AS-i

Corriente máxima de carga por salida

340 mA

Corriente máxima de carga por módulo

340 mA

Estado LED

Potencia AS-i

1 × verde

PeripheralFault

1 × rojo, parpadeando

ComError

1 × rojo, fijo

Salida Q0

1 × amarillo (DO0)

Salida Q1

1 × amarillo (DO1)

Estado entrada LED SI-1

1 × amarillo

Estado entrada LED SI-2

1 × amarillo

Estado entrada DI0

1 × amarillo (DI0)

Estado entrada DI1

1 × amarillo (DI1)

Estado entrada DI2

1 × amarillo (DI2)

Entradas binarias

2 salidas con relé (habitualmente 24 V DC desde AS-i, rango de tensión 18 – 30 V)

Temperatura de funcionamiento

desde -20 hasta 70 °C

Temperatura de almacenaje

desde -20 hasta 75 °C

Clase de protección IEC / Protección IP

IP 54

Materiales de la envolvente

Plástico

Perfil AS-i

S-7.B.E (Seguridad en el trabajo) y S7.A.E (módulo motor)

EMC

EN 61000-6-2; EN 61000-6-3

B24AM – AS-EM/M

Aplicación

  • Módulo para el control de compuertas para extracción de humo con CmodFuncionamiento:
  • Captura de las posiciones de la lama de la compuerta (ABIERTA y CERRADA)
  • 8 posiciones intermedias de la compuerta de forma controlada por tiempo (ángulo abierto entre 20 % – 70 %)
  • Los actuadores pueden iniciarse incluso sin controlador de comunicación
  • Posibilidad de ajuste para la posición de emergencia (ABIERTA o CERRADA)
  • LEDs para indicación de posición compuerta ABIERTA y CERRADA; monitorización de errores en el tiempo de funcionamiento
  • Interfaz AS esclava integrada
  • Monitorización de la seña recibida
  • El controlador maestro puede usarse para monitorizar el tiempo de operación del actuador de la compuerta
  • Tensión de alimentación del módulo y del actuador 24 V DC mediante interfaz AS (2 cables de control)
  • Enchufe para conexión del actuador Belimo


Aplicación

B24AM – Montado en una compuerta de control de humo

DescripciónAS-EM/M

Diseño eléctrico

4 entradas/3 salidas

Función de salida

Relé PNP

Tensión de alimentación

26,5 – 31,6 V DC

Consumo de corriente, incluyendo el actuador

450 mA

Entradas

Conmutación

DC PNP

Suministro de tensión de la sonda

AS-i

Rango de tensión de alimentación

18 – 30 V AC

Con protección ante cortocircuito

Si

Nivel de conmutación – señal alta 1

10

Entrada de corriente alta/baja

> 7 mA/< 2 mA

Curva de entrada

IEC 61131-2 Serie 2

Salidas, PNP

Aislamiento galvanico

No

Corriente máxima de carga por salida

400 mA por salida/400 en total (desde AS-i)

Salidas, relés

Aislamiento galvanico

Si

Tensión de alimentación máxima

32 V

Corriente máxima de carga

500 mA

Temperatura ambiente

desde -5 hasta 75 °C

Clase de protección IEC / Protección IP

IP 42

Perfil AS-i

S-7.A.E

Configuración I/O

7 Hex

Código ID

7 Hex

EMC

EN 61000-6-2; EN 61000-6-3


B24BKNE – Módulo de comunicación

Aplicación

  • Unidad de comunicación y tensión de alimentación para actuadores a 24 V en aplicaciones para extracción de humo, LEDs de estado, retención de la señal de salida de la compuerta, conexión a 230 V AC, cable de 1 m, libre de halógenos


Aplicación

B24BKNE – BKNE230-24 módulo de comunicación

DescripciónBKNE230-24

Tensión de alimentación

230 V AC 50/60 Hz

Responsabilidad

198 – 264 V AC

Nominal

19 VA (incluyendo al actuador)

Consumo de potencia

10 W (incluyendo al actuador)

Longitud / Sección

En el actuador = 1 m, 3 (6*) × 0.75 mm² (libre de halógenos)

Clase de protección IEC

II (aislamiento con protección)

Temperatura ambiente

desde -30 hasta 50 °C

Temperatura de almacenaje

desde -40 hasta 80 °C

Nivel de protección

IP 54

Marcado CE

EMC para 89/336/EEC, 73/23/EEC

Modo de acción

Serie 1 (EN60730-1)

Clasificación del software

A (EN60730-1)

Mantenimiento

Exento de mantenimiento

Peso

680 g

B24C – Módulo de comunicación


Aplicación

  • Tecnología SLC
  • El módulo BC 24 se utiliza para el control de actuadores para compuerta
  • Tensión de alimentación y comunicación con cable de doble núcleo, sistema SLC24-16B.
  • Un mecanismo de activación termoeléctrica y un detector de humo de conducto pueden conectarse sin necesidad de dispositivos adicionales


Aplicación

B24C – BC24-G2 módulo de comunicación desde BV-Control AG

DescripciónB24C

Tensión de alimentación

Desde módulo de control SLC®

Consumo de potencia

1 W

Conexiones

Conexiones eléctricas con terminales.

Tensión de alimentación de la compuerta

24 V

Temperatura ambiente

desde -20 hasta 50 °C

Temperatura de almacenaje

desde -20 hasta 80 °C

Humedad

95 % rh, sin condensación

Peso

255 g

B × H × T

114 × 153 × 54 mm

Tensión de impulsión máxima

2.5 kV (EN60730-1)

B24D, B230D – Módulo de comunicación


Aplicación

  • Sistema AGNOSYS
  • BRM-F-ST módulo empleado para la monitorización y regulación de compuertas para control de humo
  • Con posibilidad de integración hasta 126 módulos por sistema bus


Aplicación

B24D – AGNOSYS BRM10FST módulo de comunicación
B230D – AGNOSYS BRM10F módulo de comunicación

DescripciónB24D/B230D

Tensión de alimentación

18 – 32 V DC (habitualmente 24 V)

Conexiones

Conexiones eléctricas con terminales.

Tensión de alimentación de la compuerta

24/230 V AC 24 V DC

Temperatura ambiente

desde 0 hasta 45 °C

Humedad

90 % rh, sin condensación

Peso

510 g

B × H × T

158 × 180 × 65 mm









Descargas

Información sobre el producto

Certificados

Manuales de funcionamiento

Compartir la página

Recomendar la página

La página puede ser recomendada compartiendo este enlace.

Los campos marcados con un asterísco (*) son de obligado cumplimiento.

Contacto

¡Gracias por su mensaje!

Su recomendación ha sido remitida con éxito.

Contacto

Estamos aquí para ayudarle

Por favor indique el asunto de su consulta y sus datos de contacto.
Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04

Los campos marcados con un asterísco (*) son de obligado cumplimiento.

Contacto

¡Gracias por su mensaje!

Su mensaje se ha recibido con éxito en el buzón del SAT de TROX.
En seguida nos pondremos en contacto con usted.
En caso de que disponga de cuestiones adicionales, puede contactar con nosotros en: Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04

Contacto

Estamos aquí para ayudarle

Por favor indique el asunto de su consulta y sus datos de contacto.
Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04

Adjunto (máx. 10MB)

Los campos marcados con un asterísco (*) son de obligado cumplimiento.

Contacto

¡Gracias por su mensaje!

Su mensaje se ha recibido con éxito en el buzón del SAT de TROX.
En seguida nos pondremos en contacto con usted.
En caso de que disponga de cuestiones adicionales, puede contactar con nosotros en: Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04
