AWT

Rejilla de ventilación de aluminio de lamas fijas horizontales, resistente al impacto de balones

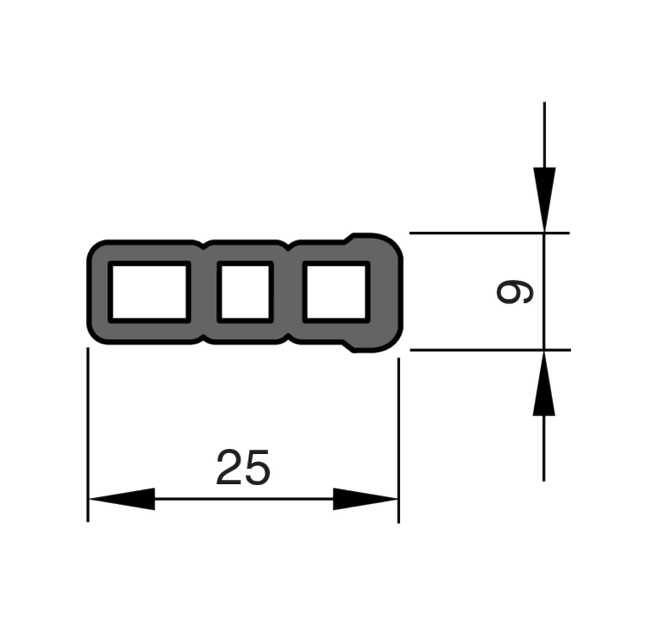

Rejilla de ventilacióin con lamas de perfil especial (sección transversal rectangular)

  • Tamaños nominales 325 × 125 – 1225 × 325 mm
  • Rango de caudales de aire 17 – 950 l/s o 61 – 3420 m³/h
  • Rejilla de aluminio en color natural anodizado
  • Ensayada para instalación en gimnasios
  • Marco frontal con taladros avellanados, anchura 30 mm


Equipamiento opcional y accesorios

  • Rejilla frontal en color RAL CLASSIC
  • Marco de montaje

Actualizando el código de pedido
Guardar la configuración
Calculando precio
Actualizando los datos técnicos
  • Imágenes
Texto para especificación:
Actualizando el texto para especificación
Mostrar texto completo Ocultar texto completo
Inicializar el código de pedido

Aplicación

Aplicación

  • Rejilla de ventilación Serie AWT para impulsión o retorno de aire
  • Indicadas para gimnasios
  • Cumple con las exigencias de resistencia frente a impactos de DIN 18032, parte 3
  • Impulsión de aire para ventilación por mezcla de aire
  • Para instalaciones de caudal de aire constante y variable
  • Para impulsión de aire a la sala con un diferencial de temperaturas desde –12 hasta +4 K
  • Para instalación en pared, antepecho de ventana y conducto rectangular

Características especiales:

  • Lamas fijas
  • Taladros avellanados

Tamaños nominales

  • Longitud nominal: 325, 425, 525, 625, 825, 1025, 1225 mm
  • Altura nominal: 125, 225, 325 mm


Otras dimensiones bajo pedido

Aplicación

  • Rejilla de ventilación Serie AWT para impulsión o retorno de aire
  • Indicadas para gimnasios
  • Cumple con las exigencias de resistencia frente a impactos de DIN 18032, parte 3
  • Impulsión de aire para ventilación por mezcla de aire
  • Para instalaciones de caudal de aire constante y variable
  • Para impulsión de aire a la sala con un diferencial de temperaturas desde –12 hasta +4 K
  • Para instalación en pared, antepecho de ventana y conducto rectangular

Características especiales:

  • Lamas fijas
  • Taladros avellanados

Tamaños nominales

  • Longitud nominal: 325, 425, 525, 625, 825, 1025, 1225 mm
  • Altura nominal: 125, 225, 325 mm


Otras dimensiones bajo pedido

Descripción

Partes y características

  • Marco con perfil recto de sección redondeada
  • Lamas horizontales fijas
  • Junta perimetral montada en fábrica
  • Travesaño central para longitudes nominales a partir de 625 mm

Accesorios para regulación

  • AG, AS, D, DG: para regulación de caudal y control de la dirección de salida del aire

Accesorios

  • Marco de montaje: Para una instalación rápida y sencilla de las rejillas de ventilación

Características constructivas

  • Lamas de robusta ejecución
  • Marco frontal con taladros avellanados

Materiales y acabados

  • Marco y lamas de aluminio
  • Marco y lamas en color natural anodizado E6-C-0
  • P1: Marco y lamas pintadas al polvo color RAL CLASSIC

Normativas y pautas

  • La potencia sonora del ruido de aire regenerado se mide en cumplimiento con EN ISO 5135.

Mantenimiento

  • No requieren de mantenimiento, ya que la ejecución y los materiales no son susceptibles al desgaste
  • Acceso para inspección y limpieza en cumplimiento con VDI 6022

Partes y características

  • Marco con perfil recto de sección redondeada
  • Lamas horizontales fijas
  • Junta perimetral montada en fábrica
  • Travesaño central para longitudes nominales a partir de 625 mm

Accesorios para regulación

  • AG, AS, D, DG: para regulación de caudal y control de la dirección de salida del aire

Accesorios

  • Marco de montaje: Para una instalación rápida y sencilla de las rejillas de ventilación

Características constructivas

  • Lamas de robusta ejecución
  • Marco frontal con taladros avellanados

Materiales y acabados

  • Marco y lamas de aluminio
  • Marco y lamas en color natural anodizado E6-C-0
  • P1: Marco y lamas pintadas al polvo color RAL CLASSIC

Normativas y pautas

  • La potencia sonora del ruido de aire regenerado se mide en cumplimiento con EN ISO 5135.

Mantenimiento

  • No requieren de mantenimiento, ya que la ejecución y los materiales no son susceptibles al desgaste
  • Acceso para inspección y limpieza en cumplimiento con VDI 6022

Información técnica

Funcionamiento, Datos técnicos, Selección rápida, Texto para especificación, Código de pedido

  • Funcionamiento
  • Datos técnicos
  • Selección rápida
  • Texto para especificación
  • Código de pedido

Descripción de funcionamiento

Las rejillas de ventilación son unidades terminales de aire para impulsión y retorno indicadas para instalación en sistemas de climatización. Son las encargadas de impulsar aire a la sala. Disponen de lamas de aire regulables que permiten adaptar la dirección de salida del aire según las necesidades de la sala. El resultado es una ventilación por mezcla de aire en zonas de confort y zonas industriales, con una buena cobertura de toda la estancia.

La inducción muestra la caída de la vena de aire, p.e. la velocidad del flujo de aire disminuye a medida que la distancia con la rejilla se incrementa. Se denomina alcance de la vena a la distancia en que la velocidad del aire alcanza un determinado valor, p.e. 0.2 m/s. El caudal de aire impulsado por las rejillas de pared situadas cerca del techo tiene mayor alcance que una impulsión libre (desde una rejilla que no se instala próxima al techo). Los alcances de las rejillas individuales, grupos de rejillas y rejillas en disposición continua son diferentes.

En modo refrigeración, es necesario tener en cuenta la desviación del flujo de aire hacia la zona de ocupación, que aumenta a medida que disminuye la velocidad de descarga y aumenta la diferencia de temperatura del aire de impulsión y el de la sala. En modo calefacción, la desviación del flujo de aire se produce hacia el techo. Esto no provoca efecto adverso alguno en la velocidad del flujo de aire en la zona de ocupación, pero puede afectar a la ventilación global de la estancia.

Descripción de funcionamiento

Las rejillas de ventilación son unidades terminales de aire para impulsión y retorno indicadas para instalación en sistemas de climatización. Son las encargadas de impulsar aire a la sala. Disponen de lamas de aire regulables que permiten adaptar la dirección de salida del aire según las necesidades de la sala. El resultado es una ventilación por mezcla de aire en zonas de confort y zonas industriales, con una buena cobertura de toda la estancia.

La inducción muestra la caída de la vena de aire, p.e. la velocidad del flujo de aire disminuye a medida que la distancia con la rejilla se incrementa. Se denomina alcance de la vena a la distancia en que la velocidad del aire alcanza un determinado valor, p.e. 0.2 m/s. El caudal de aire impulsado por las rejillas de pared situadas cerca del techo tiene mayor alcance que una impulsión libre (desde una rejilla que no se instala próxima al techo). Los alcances de las rejillas individuales, grupos de rejillas y rejillas en disposición continua son diferentes.

En modo refrigeración, es necesario tener en cuenta la desviación del flujo de aire hacia la zona de ocupación, que aumenta a medida que disminuye la velocidad de descarga y aumenta la diferencia de temperatura del aire de impulsión y el de la sala. En modo calefacción, la desviación del flujo de aire se produce hacia el techo. Esto no provoca efecto adverso alguno en la velocidad del flujo de aire en la zona de ocupación, pero puede afectar a la ventilación global de la estancia.


Área geométrica libre

Tamaños nominales

desde 325 × 125 hasta 1225 × 325 mm

Caudal mínimo de aire

17 – 275 l/s o 61 – 990 m³/h

Caudal máximo de aire, con LWA máx. 40 dB(A) sin accesorios

95 – 950 l/s o 342 – 3420 m³/h

Diferencia de temperatura de impulsión

entre –12 y +4 K

Rango de caudal de aire impulsión de aire


Área geométrica libre

H L [mm]
H 325 425 525 625 825 1025 1225
H Ageo
mm

125

0,013

0,018

0,023

0,028

0,037

0,047

0,057

225

0,031

0,042

0,054

0,065

0,087

0,109

0,132

325

0,066

0,084

0,102

0,136

0,171

0,206


Área efectiva para salida de aire (impulsión de aire)

H L [mm]
H 325 425 525 625 825 1025 1225
H Aeff
mm

125

0,015

0,020

0,025

0,031

0,040

0,050

0,060

225

0,031

0,040

0,050

0,060

0,078

0,097

0,116

325


0,060

0,073

0,086

0,116

0,152

0,174


Área efectiva para retorno de aire

H L [mm]
H 325 425 525 625 825 1025 1225
H Aeff
mm

125

0,011

0,015

0,018

0,023

0,029

0,036

0,043

225

0,023

0,029

0,036

0,043

0,057

0,071

0,078

325


0,043

0,052

0,063

0,083

0,104

0,122


AWT, rango de caudal de aire 00274112_0

× LWA = 40 dB(A) con flujo de aire sin restricción+ LWA = 40 dB(A) con flujo de aire restringido un 50 %

Rejillas de ventilación rectangulares de aluminio, elevada resistencia al impacto de balones, indicadas para impulsión y retorno de aire. Marco con perfil recto de sección redondeada. Para instalación en pared o antepecho de ventana, también para conducto rectangular.

Rejilla lista para instalar, integrada por un marco y por lamas horizontales fijas.

Taladros avellanados para fijación de la rejilla a la superficie de instalación.

Satisface las exigencias de DIN 18032, parte 3.

La potencia sonora del ruido de aire regenerado se mide en cumplimiento con EN ISO 5135.

Características especiales:

  • Lamas fijas
  • Taladros avellanados

Materiales y acabados

  • Marco y lamas de aluminio
  • Marco y lamas en color natural anodizado E6-C-0
  • P1: Marco y lamas pintadas al polvo color RAL CLASSIC

Datos técnicos

  • Tamaños nominales: desde 325 × 125 hasta 1225 × 325 mm
  • Caudal mínimo de aire (impulsión de aire): 17 – 275 l/s o 61 – 990 m³/h
  • Caudal máximo de aire (impulsión), con LWA máx. 40 dB(A) sin accesorios: 95 – 950 l/s o 342 – 3420 m³/h
  • Diferencia de temperatura del aire impulsado: –12 hasta +4 K

Dimensiones

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Ruido de aire regenerado

  • LWA _______________________ [dB(A)]

Rejillas de ventilación rectangulares de aluminio, elevada resistencia al impacto de balones, indicadas para impulsión y retorno de aire. Marco con perfil recto de sección redondeada. Para instalación en pared o antepecho de ventana, también para conducto rectangular.

Rejilla lista para instalar, integrada por un marco y por lamas horizontales fijas.

Taladros avellanados para fijación de la rejilla a la superficie de instalación.

Satisface las exigencias de DIN 18032, parte 3.

La potencia sonora del ruido de aire regenerado se mide en cumplimiento con EN ISO 5135.

Características especiales:

  • Lamas fijas
  • Taladros avellanados

Materiales y acabados

  • Marco y lamas de aluminio
  • Marco y lamas en color natural anodizado E6-C-0
  • P1: Marco y lamas pintadas al polvo color RAL CLASSIC

Datos técnicos

  • Tamaños nominales: desde 325 × 125 hasta 1225 × 325 mm
  • Caudal mínimo de aire (impulsión de aire): 17 – 275 l/s o 61 – 990 m³/h
  • Caudal máximo de aire (impulsión), con LWA máx. 40 dB(A) sin accesorios: 95 – 950 l/s o 342 – 3420 m³/h
  • Diferencia de temperatura del aire impulsado: –12 hasta +4 K

Dimensiones

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Ruido de aire regenerado

  • LWA _______________________ [dB(A)]

Este texto para especificación describe las propiedades generales del producto. Con nuestro programa Easy Product Finder se pueden generar textos para otras ejecuciones de producto.

00134964_0

 Serie
AWT       Rejilla

 Accesorios para regulación
A       Sin accesorios
AG       Compuerta con lamas en disposición opuesta
D       Doble deflexión, lamas dispuestas a 90° con respecto de las lamas frontales, regulables de manera individual
DG       D en combinación con AG

 Tamaño [mm]
       L × H



 Marco de montaje
       Sin código: sin marco
A1       Con marco

 Acabado
Sin código: color natural anodizado E6-C-0
P1       Pintado al polvo, indicar color de la carta RAL CLASSIC

       Grado de brillo
       RAL 9010 50 %
       RAL 9006 30 %
       Resto de colores RAL 70 %

Ejemplo para pedido: AWT-AG/625×225/A1

Accesorios para regulación

Compuerta con lamas en disposición opuesta

Tamaño

625 × 225 mm

Marco de montaje

Con marco de montaje

Acabado

Color natural anodizado E6-C-0




Dimensiones y pesos, Detalles de producto

  • Dimensiones y pesos
  • Detalles de producto

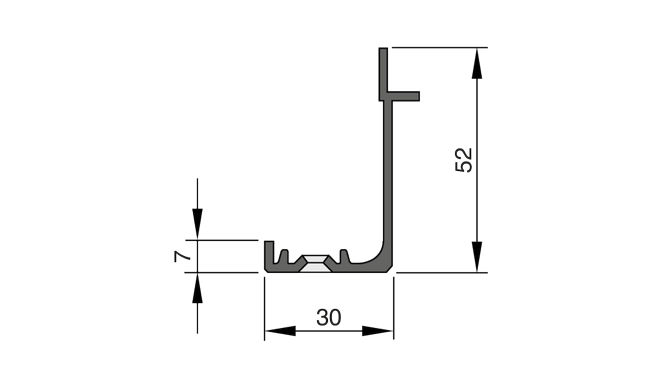

AWT, anchura de marco frontal 30 mm 00204880_0
L Longitud nominal Con travesaño vertical central L > 625 mm
H Altura nominal


La tabla muestra los pesos nominales disponibles

Los pesos hacen referencia a rejillas de ventilación sin accesorios

AWT

H L [mm]
H 325 425 525 625 825 1025 1225
H m
mm kg

125

1,3

1,6

2,0

2,3

3,0

3,6

4,3

225

1,9

2,4

2,9

3,4

4,4

5,4

6,4

325


3,2

3,8

4,5

5,8

7,1

8,5

Los pesos hacen referencia a rejillas de ventilación sin accesorios


Ejemplos de instalación, Detalles de instalación, Puesta en servicio, Información general y definiciones

  • Ejemplos de instalación
  • Detalles de instalación
  • Puesta en servicio
  • Información general y definiciones
Instalación en pared 00153790_0

A partir del tamaño 625 mm: las rejillas disponen de un travesaño central vertical

Rejilla de ventilación con fijación por tornillos 00151457_0
① Rejilla de ventilación
② Fijación por tornillos (se suministra en obra)


Instalación y puesta en servicio

  • Para instalación en pared, antepecho de ventana y conducto rectangular
  • Se recomienda su instalación con marco de montaje
  • Si no se emplea marco de montaje, el marco deberá fijarse con tornillos


Los diagramas ilustran como llevar a cabo su instalación.

Instalación y puesta en servicio

  • Para instalación en pared, antepecho de ventana y conducto rectangular
  • Se recomienda su instalación con marco de montaje
  • Si no se emplea marco de montaje, el marco deberá fijarse con tornillos


Los diagramas ilustran como llevar a cabo su instalación.

Regulación de caudal de aire

Si varias rejillas se instalan en un mismo conducto, tal vez se requiera del equilibrado de los caudales de aire

  • AG: Compuerta con lamas regulables en disposición opuesta, incluye cierre mediante tornillo
  • AS: Compuerta de corredera regulable, incluye cierre mediante tornillo

Patrón de aire

  • Lamas regulables: Ajuste individual o en grupo de lamas, en función de las condiciones de la sala
  • D, DG: Lamas de regulación dispuestas a 90° con respecto de las lamas frontales, para adaptación a las condiciones de la sala

Regulación de caudal de aire

Si varias rejillas se instalan en un mismo conducto, tal vez se requiera del equilibrado de los caudales de aire

  • AG: Compuerta con lamas regulables en disposición opuesta, incluye cierre mediante tornillo
  • AS: Compuerta de corredera regulable, incluye cierre mediante tornillo

Patrón de aire

  • Lamas regulables: Ajuste individual o en grupo de lamas, en función de las condiciones de la sala
  • D, DG: Lamas de regulación dispuestas a 90° con respecto de las lamas frontales, para adaptación a las condiciones de la sala

Principales dimensiones

L [mm]

Longitud nominal de la rejilla de ventilación

H [mm]

Altura nominal de la rejilla de ventilación

m [kg]

Peso

Definiciones

LWA [dB(A)]

Nivel de potencia sonora del ruido de aire regenerado

V [m³/h] y [l/s]

Caudal de aire

Δpt [Pa]

Pérdida de carga total

lS [m]

Distancia desde la rejilla o el tramo lineal horizontal (alcance)

Principales dimensiones

L [mm]

Longitud nominal de la rejilla de ventilación

H [mm]

Altura nominal de la rejilla de ventilación

m [kg]

Peso

Definiciones

LWA [dB(A)]

Nivel de potencia sonora del ruido de aire regenerado

V [m³/h] y [l/s]

Caudal de aire

Δpt [Pa]

Pérdida de carga total

lS [m]

Distancia desde la rejilla o el tramo lineal horizontal (alcance)

Descargas

Información sobre el producto

Certificados

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Compartir la página

Recomendar la página

La página puede ser recomendada compartiendo este enlace.

Los campos marcados con un asterísco (*) son de obligado cumplimiento.

Contacto

¡Gracias por su mensaje!

Su recomendación ha sido remitida con éxito.

Contacto

Estamos aquí para ayudarle

Por favor indique el asunto de su consulta y sus datos de contacto.
Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04

Los campos marcados con un asterísco (*) son de obligado cumplimiento.

Contacto

¡Gracias por su mensaje!

Su mensaje se ha recibido con éxito en el buzón del SAT de TROX.
En seguida nos pondremos en contacto con usted.
En caso de que disponga de cuestiones adicionales, puede contactar con nosotros en: Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04

Contacto

Estamos aquí para ayudarle

Por favor indique el asunto de su consulta y sus datos de contacto.
Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04

Adjunto (máx. 10MB)

Los campos marcados con un asterísco (*) son de obligado cumplimiento.

Contacto

¡Gracias por su mensaje!

Su mensaje se ha recibido con éxito en el buzón del SAT de TROX.
En seguida nos pondremos en contacto con usted.
En caso de que disponga de cuestiones adicionales, puede contactar con nosotros en: Tel.: +34 976 50 02 50 | Fax: +34 976 50 09 04
