X-GRILLE-estándar

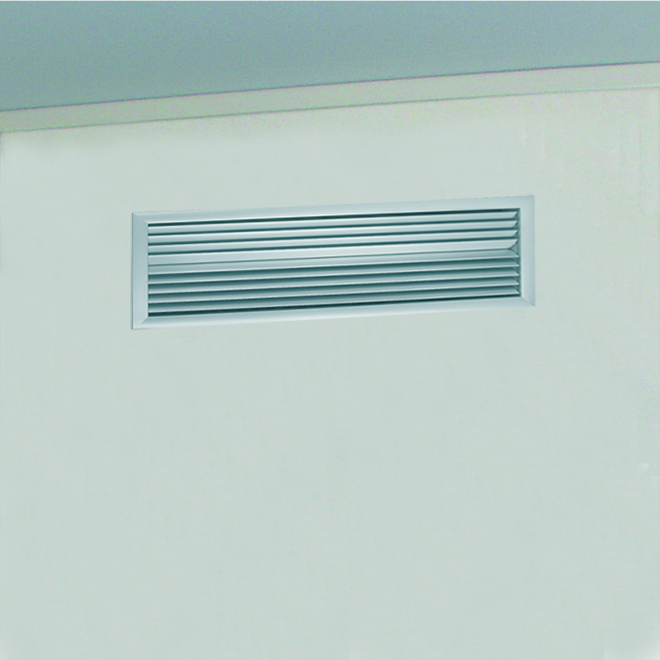

La nueva X-GRILLE estándar de marco sutilmente inclinado, combina funcionalidad con un atractivo diseño; es indicada para instalación en pared, antepecho de ventana o conducto rectangular.
Equipamiento opcional y accesorios
Aplicación
Características especiales:
Tamaños nominales
Rejilla
Tramo para disposición continua
Otras dimensiones bajo pedido
Aplicación
Características especiales:
Tamaños nominales
Rejilla
Tramo para disposición continua
Otras dimensiones bajo pedido
Ejecuciones
Fijación
VS, KF sólo con marco de montaje
Partes y características
Accesorios para regulación
Accesorios
Características constructivas
Materiales y acabados
Normativas y pautas
Mantenimiento
Ejecuciones
Fijación
VS, KF sólo con marco de montaje
Partes y características
Accesorios para regulación
Accesorios
Características constructivas
Materiales y acabados
Normativas y pautas
Mantenimiento
Descripción de funcionamiento
Las rejillas de ventilación son unidades terminales de aire para impulsión y retorno indicadas para instalación en sistemas de climatización. Son las encargadas de impulsar aire a la sala. Disponen de lamas de aire regulables que permiten adaptar la dirección de salida del aire según las necesidades de la sala. El resultado es una ventilación por mezcla de aire en zonas de confort y zonas industriales, con una buena cobertura de toda la estancia.
La inducción muestra la caída de la vena de aire, p.e. la velocidad del flujo de aire disminuye a medida que la distancia con la rejilla se incrementa. Se denomina alcance de la vena a la distancia en que la velocidad del aire alcanza un determinado valor, p.e. 0.2 m/s. El caudal de aire impulsado por las rejillas de pared situadas cerca del techo tiene mayor alcance que una impulsión libre (desde una rejilla que no se instala próxima al techo). Los alcances de las rejillas individuales, grupos de rejillas y rejillas en disposición continua son diferentes.
En modo refrigeración, es necesario tener en cuenta la desviación del flujo de aire hacia la zona de ocupación, que aumenta a medida que disminuye la velocidad de descarga y aumenta la diferencia de temperatura del aire de impulsión y el de la sala. En modo calefacción, la desviación del flujo de aire se produce hacia el techo. Esto no provoca efecto adverso alguno en la velocidad del flujo de aire en la zona de ocupación, pero puede afectar a la ventilación global de la estancia.
Descripción de funcionamiento
Las rejillas de ventilación son unidades terminales de aire para impulsión y retorno indicadas para instalación en sistemas de climatización. Son las encargadas de impulsar aire a la sala. Disponen de lamas de aire regulables que permiten adaptar la dirección de salida del aire según las necesidades de la sala. El resultado es una ventilación por mezcla de aire en zonas de confort y zonas industriales, con una buena cobertura de toda la estancia.
La inducción muestra la caída de la vena de aire, p.e. la velocidad del flujo de aire disminuye a medida que la distancia con la rejilla se incrementa. Se denomina alcance de la vena a la distancia en que la velocidad del aire alcanza un determinado valor, p.e. 0.2 m/s. El caudal de aire impulsado por las rejillas de pared situadas cerca del techo tiene mayor alcance que una impulsión libre (desde una rejilla que no se instala próxima al techo). Los alcances de las rejillas individuales, grupos de rejillas y rejillas en disposición continua son diferentes.
En modo refrigeración, es necesario tener en cuenta la desviación del flujo de aire hacia la zona de ocupación, que aumenta a medida que disminuye la velocidad de descarga y aumenta la diferencia de temperatura del aire de impulsión y el de la sala. En modo calefacción, la desviación del flujo de aire se produce hacia el techo. Esto no provoca efecto adverso alguno en la velocidad del flujo de aire en la zona de ocupación, pero puede afectar a la ventilación global de la estancia.
Caudal máximo de aire para una rejilla individual para impulsión de aire
Área geométrica libreTamaños nominales | desde 225 × 125 hasta 1225 × 525 mm |
Tramo para disposición continua | H: 125, 225, 325 mm |
Caudal mínimo de aire | 16 – 568 l/s o 58 – 2045 m³/h |
Caudal máximo de aire, con LWA máx. 40 dB(A) sin accesorios | 97 – 2651 l/s o 350 – 9544 m³/h |
Diferencia de temperatura de impulsión | entre –12 y +4 K |
Caudal máximo de aire para una rejilla individual para impulsión de aire
Área geométrica libre
125 | 0,013 | 0,019 | 0,026 | 0,032 | 0,037 | 0,051 | 0,064 | 0,077 |
225 | 0,025 | 0,038 | 0,051 | 0,064 | 0,073 | 0,103 | 0,129 | 0,155 |
325 | 0,057 | 0,077 | 0,096 | 0,109 | 0,154 | 0,193 | 0,232 | |
425 | 0,102 | 0,128 | 0,146 | 0,206 | 0,258 | 0,310 | ||
525 | 0,160 | 0,182 | 0,257 | 0,322 | 0,387 | |||
× LWA = 40 dB(A) con flujo de aire sin restricción+ LWA = 40 dB(A) con flujo de aire restringido un 50 %
Rejillas de ventilación con marco sutilmente inclinado de aluminio, indicadas para impulsión y retorno de aire. Funcionalidad combinada de un atractivo diseño. Marco sutilmente inclinado. Para instalación en pared o antepecho de ventana, también indicado para conducto rectangular.
Rejilla de ventilación lista para instalar, compuesta por un marco y lamas horizontales simétricas de perfil aerodinámico que disponen de uniones ocultas que permite la regulación de sus lamas de manera simultánea.
Características especiales:
Materiales y acabados
Datos técnicos
Dimensiones
Ruido de aire regenerado
Rejillas de ventilación con marco sutilmente inclinado de aluminio, indicadas para impulsión y retorno de aire. Funcionalidad combinada de un atractivo diseño. Marco sutilmente inclinado. Para instalación en pared o antepecho de ventana, también indicado para conducto rectangular.
Rejilla de ventilación lista para instalar, compuesta por un marco y lamas horizontales simétricas de perfil aerodinámico que disponen de uniones ocultas que permite la regulación de sus lamas de manera simultánea.
Características especiales:
Materiales y acabados
Datos técnicos
Dimensiones
Ruido de aire regenerado
Este texto para especificación describe las propiedades generales del producto. Con nuestro programa Easy Product Finder se pueden generar textos para otras ejecuciones de producto.
|
|
Código para pedido: X-GRILLE-Basic-AG/525×225/B1/VS/P1-RAL 9016
Accesorios para regulación | Compuerta con lamas en disposición opuesta |
Tamaño | 525 × 225 mm |
Marco de montaje | Con marco de montaje |
Fijación | Fijación oculta |
Acabado | Blanco RAL 9016 con grado de brillo 70 % |
Código para pedido: X-Grille-Basic-E-R-AG/1025×225/D1/VS
Tramo | Tramo extremo |
Tramo extremo | ③ Tramo final derecho |
Accesorios para regulación | Compuerta con lamas en disposición opuesta |
Tamaño | 1025 × 225 |
Marco de montaje | Para tramo extremo |
Fijación | Fijación oculta |
Acabado | Color blanco RAL 9010, grado de brillo 50 % |
La tabla muestra los pesos nominales disponibles
X-GRILLE ejecución estándar
125 | 0,5 | 0,6 | 0,8 | 0,9 | 1,1 | 1,4 | 1,7 | 2,0 |
225 | 0,8 | 1,0 | 1,2 | 1,5 | 1,7 | 2,2 | 2,7 | 3,1 |
325 | 1,4 | 1,7 | 2,0 | 2,3 | 3,0 | 3,7 | 4,3 | |
425 | 2,2 | 2,6 | 3,0 | 3,9 | 4,7 | 5,5 | ||
525 | 3,1 | 3,6 | 4,8 | 5,7 | 6,7 | |||
Los pesos hacen referencia a rejillas de ventilación sin accesorios

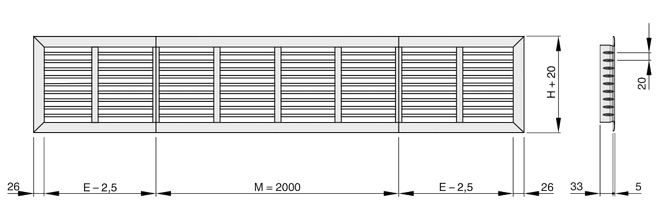

X-GRILLE estándar también para disposición continua horizontal
125 | 1,6 | 3,2 |
225 | 2,6 | 5,2 |
325 | 3,6 | 7,2 |
Tramo intermedio M: 2000 mm
Tramo extremo E: 950 – 2025 mm en incrementos de 1 mm
Los pesos hacen referencia a tramos sin accesorios
Longitud nominal de hasta 625 mm: sin travesaño central
Instalación y puesta en servicio
Los diagramas ilustran como llevar a cabo su instalación.
Instalación y puesta en servicio
Los diagramas ilustran como llevar a cabo su instalación.
Accesorios -AG, -DG y Series AGW, DGW
Regulación de caudal de aire
Si varias rejillas se instalan en un mismo conducto, tal vez se requiera del equilibrado de los caudales de aire
Patrón de aire
Regulación de caudal de aire
Si varias rejillas se instalan en un mismo conducto, tal vez se requiera del equilibrado de los caudales de aire
Patrón de aire

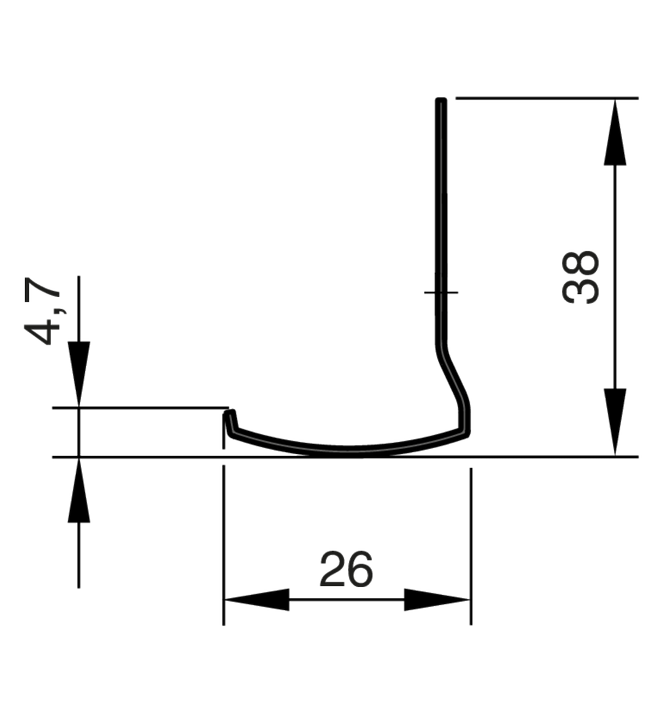

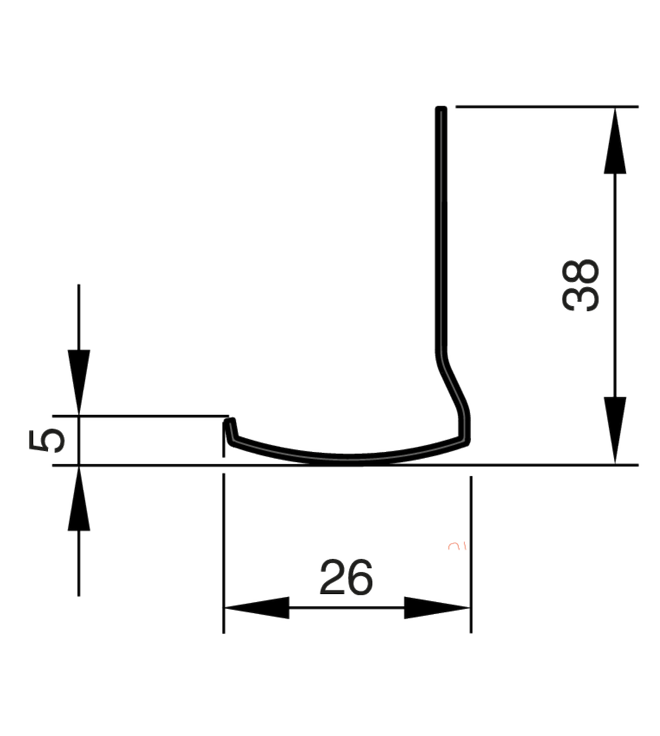

Principales dimensiones
L [mm]
Longitud nominal de la rejilla de ventilación
H [mm]
Altura nominal de la rejilla de ventilación
m [kg]
Peso
Definiciones
LWA [dB(A)]
Nivel de potencia sonora del ruido de aire regenerado
V [m³/h] y [l/s]
Caudal de aire
Δpt [Pa]
Pérdida de carga total
lS [m]
Distancia desde la rejilla o el tramo lineal horizontal (alcance)
Principales dimensiones
L [mm]
Longitud nominal de la rejilla de ventilación
H [mm]
Altura nominal de la rejilla de ventilación
m [kg]
Peso
Definiciones
LWA [dB(A)]
Nivel de potencia sonora del ruido de aire regenerado
V [m³/h] y [l/s]
Caudal de aire
Δpt [Pa]
Pérdida de carga total
lS [m]
Distancia desde la rejilla o el tramo lineal horizontal (alcance)
