Serie TRS-K

Lüftungsgitter aus verzinktem Stahlblech mit einzeln verstellbaren senkrechten Lamellen für Kanaleinbau

Lüftungsgitter mit tropfenförmigen Lamellen

  • Nenngrößen 225 × 75 – 1225 × 325 mm
  • Volumenstrombereich 11 – 1305 l/s oder 40 – 4698 m³/h
  • Frontdurchlass aus verzinktem Stahlblech

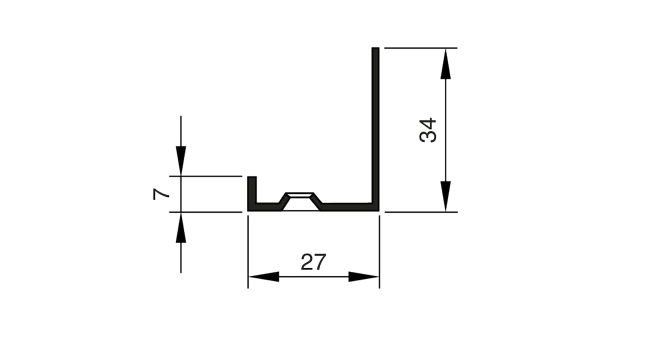

  • Frontrahmen mit Warzenlochung, Breite 27 mm


Optionale Ausstattung und Zubehör

  • Frontdurchlass in Farben nach RAL Classic
  • Einbaurahmen
  • Anbauteile zum Volumenstromabgleich und zur Strahllenkung

TRS-K/825×225 00135853_0


  • Anwendung
  • Beschreibung

Anwendung

  • Lüftungsgitter der Serie TRS-K als Zuluft- und Abluftdurchlass für Komfort- und Industriebereiche
  • Gerichtete Zuluftführung für Mischlüftung
  • Verstellbare Lamellen ermöglichen die Anpassung an unterschiedliche örtliche Gegebenheiten
  • Für konstante und variable Volumenströme
  • Für Zulufttemperaturdifferenzen von –12 bis +4 K
  • Zum Einbau in rechteckige Luftleitungen

Besondere Merkmale

  • Einzeln verstellbare Lamellen

Nenngrößen

  • Nennlänge: 225, 325, 425, 525, 625, 825, 1025, 1225 mm
  • Nennhöhe: 75, 125, 225, 325 mm


Weitere Abmessungen auf Anfrage

Varianten

  • TRS-K-KA: Frontdurchlass mit senkrechten Lamellen
  • TRS-K-KD: Frontdurchlass mit senkrechten und waagerechten Lamellen, separat einstellbar

Bauteile und Eigenschaften

  • Schräg auslaufender Frontrahmen mit Innenfase
  • Einzeln verstellbare, senkrechte Lamellen
  • Umlaufende Dichtung, werkseitig aufgebracht
  • KD: Einzeln verstellbare, waagerechte Lamellen zur Strahllenkung

Anbauteile

  • KS, K5: Zum Volumenstromabgleich von Lüftungsgittern

Zubehör

  • Einbaurahmen: Zum schnellen und einfachen Einbau von Lüftungsgittern

Konstruktionsmerkmale

  • Asymmetrisch gelagerte Lamellen
  • Frontrahmen mit Warzenlochung

Materialien und Oberflächen

  • Frontrahmen und Lamellen aus verzinktem Stahlblech
  • P1: Frontrahmen und Lamellen pulverbeschichtet, Farbton nach RAL Classic

Normen und Richtlinien

  • Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135

Instandhaltung

  • Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
  • Überprüfung und Reinigung nach VDI 6022

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

  • Funktion
  • Technische Daten
  • Schnellauslegung
  • Ausschreibungstext
  • Bestellschlüssel

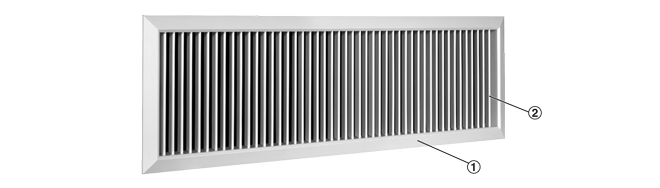

Schematische Darstellung Lüftungsgitter mit Querlamellen 00151212_0
① Frontrahmen
② Lamellen als Querlamellen


Funktionsbeschreibung

Lüftungsgitter sind Luftdurchlässe für die Zuluft und Abluft raumlufttechnischer Anlagen. Sie lassen die Zuluft gerichtet in den Raum strömen. Lüftungsgitter mit verstellbaren Lamellen ermöglichen die Anpassung der Strahlrichtung an die örtlichen Gegebenheiten. Das Ergebnis ist eine Mischlüftung für Komfort- und Industriebereiche mit guter Raumdurchlüftung.

Durch Induktion nimmt die Luftgeschwindigkeit des Zuluftstrahls mit zunehmender Entfernung vom Lüftungsgitter ab. Die Entfernung, bei der die Luftgeschwindigkeit einen bestimmten Wert, beispielsweise 0,2 m/s, erreicht hat, bezeichnet man als Wurfweite. Der Zuluftstrahl von Wandgittern, die deckennah angeordnet sind, erreicht durch den Deckeneinfluss eine größere Wurfweite als ein vergleichbarer Freistrahl (ohne Deckeneinfluss). Für Einzelgitter, Mehrfachgitter mit bestimmten Abständen und Gitterbänder ergeben sich unterschiedliche Wurfweiten.

Im Kühlbetrieb ist die Strahlablenkung Richtung Aufenthaltszone zu berücksichtigen, die mit zunehmender Zulufttemperaturdifferenz und abnehmender Ausströmgeschwindigkeit größer wird. Im Heizbetrieb erfolgt die Strahlablenkung Richtung Decke. Das hat keinen nachteiligen Einfluss auf die Luftgeschwindigkeit im Aufenthaltsbereich, jedoch möglicherweise auf die vollständige Durchlüftung des Raumes.

Nenngrößen

225 × 75 – 1225 × 325 mm

Minimaler Volumenstrom

11 – 410 l/s oder 40 – 1476 m³/h

Maximaler Volumenstrom bei LWA max. 40 dB(A) ohne Anbauteile

62 – 1305 l/s oder 223 – 4698 m³/h

Zulufttemperaturdifferenz

–12 bis +4 K

Volumenströme gelten für Zuluft


Geometrischer freier Querschnitt

H L [mm]
H 225 325 425 525 625 825 1025 1225
H Ageo
mm

75

0,007

0,011

0,015

0,018

0,022

0,029

0,036

0,043

125

0,015

0,022

0,030

0,037

0,044

0,059

0,074

0,089

225

0,030

0,045

0,060

0,075

0,090

0,119

0,149

0,179

325



0,068

0,090

0,113

0,135

0,180

0,225

0,269


Effektive Luftausströmfläche (Zuluft)

H L [mm]
H 225 325 425 525 625 825 1025 1225
H Aeff
mm

75

0,007

0,011

0,014

0,018

0,021

0,029

0,036

0,043

125

0,014

0,021

0,029

0,036

0,043

0,057

0,072

0,086

225

0,029

0,043

0,057

0,072

0,086

0,114

0,142

0,172

325


0,064

0,086

0,108

0,129

0,172

0,214

0,256


Effektive Lufteinströmfläche (Abluft)

H L [mm]
H 225 325 425 525 625 825 1025 1225
H Aeff
mm

75

0,006

0,009

0,011

0,014

0,016

0,022

0,028

0,033

125

0,011

0,016

0,022

0,028

0,033

0,044

0,055

0,066

225


0,033

0,044

0,055

0,066

0,090

0,110

0,134

325



0,066

0,083

0,100

0,134

0,170

0,200


TRS-K, Volumenstrombereiche 00246713_0

× LWA = 40 dB(A) ohne Drosselung+ LWA = 40 dB(A) bei Drosselstellung 50 %

Lüftungsgitter aus verzinktem Stahlblech in rechteckiger Bauform für Zuluft und Abluft. Formschöner schräg auslaufender Frontrahmen mit Innenfase. Vorzugsweise für den Einbau in rechteckige Luftleitungen.

Einbaufertige Komponente, bestehend aus Frontrahmen und einzeln verstellbaren, senkrechten Lamellen.

Warzenlochung zur Befestigung auf der Einbaufläche.

Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135.

Besondere Merkmale

  • Einzeln verstellbare Lamellen

Materialien und Oberflächen

  • Frontrahmen und Lamellen aus verzinktem Stahlblech
  • P1: Frontrahmen und Lamellen pulverbeschichtet, Farbton nach RAL Classic

Technische Daten

  • Nenngrößen: 225 × 75 – 1225 × 325 mm
  • Minimaler Volumenstrom (Zuluft): 11 – 410 l/s oder 40 – 1476 m³/h
  • Maximaler Volumenstrom (Zuluft), bei LWA max. 40 dB(A) ohne Anbauteile: 62 – 1305 l/s oder 223 – 4698 m³/h
  • Zulufttemperaturdifferenz: –12 bis +4 K

Auslegungsdaten

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Strömungsgeräusch

  • LWA _______________________ [dB(A)]

Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts. Texte für Varianten generiert unser Auslegungsprogramm Easy Product Finder.

00136205_0

 Serie
TRS-K       Einzelgitter

 Varianten und Anbauteile
       Varianten
KA       Frontdurchlass mit senkrechten Lamellen
KD       Frontdurchlass mit senkrechten und waagerechten Lamellen zur Strahllenkung, separat einstellbar
       Anbauteile
KS       Schlitzschieber für TRS-K-KA
K5       Schlitzschieber schrägstehend für TRS-K-KD

 Nenngröße [mm]
       L × H



 Einbaurahmen
       Keine Eintragung: Ohne
A1       Mit

 Oberfläche
       Keine Eintragung: Frontgitter verzinkt
P1       Pulverbeschichtet, RAL Classic Farbton angeben

       Glanzgrad
       RAL 9010 50 %
       RAL 9006 30 %
       Alle anderen RAL-Farben 70 %

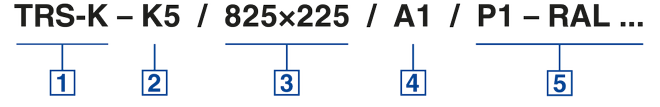

Bestellbeispiel: TRS-K-K5/825×225/A1

Anbauteile

Drosselelement, Spezial-Schlitzschieber und Strahllenkung

Nenngröße

825 × 225 mm

Einbaurahmen

Mit

Oberfläche Sichtseite

Pulverbeschichtet, RAL 9010, reinweiß




Abmessungen und Gewichte, Produktdetails

  • Abmessungen und Gewichte
  • Produktdetails

Die Gewichtstabelle zeigt die lieferbaren Nenngrößen

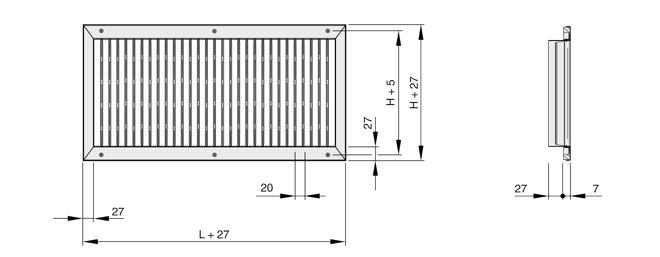

TRS-K-KA

H L [mm]
H 225 325 425 525 625 825 1025 1225
H m
mm kg

75

0,4

0,5

0,7

0,8

0,9

1,2

1,5

1,8

125

0,5

0,7

0,8

1,0

1,2

1,6

1,9

2,3

225

0,7

1,0

1,2

1,5

1,8

2,3

2,8

3,3

325


1,3

1,6

2,0

2,3

3,0

3,7

4,4

Gewichte gelten für Lüftungsgitter ohne Anbauteile

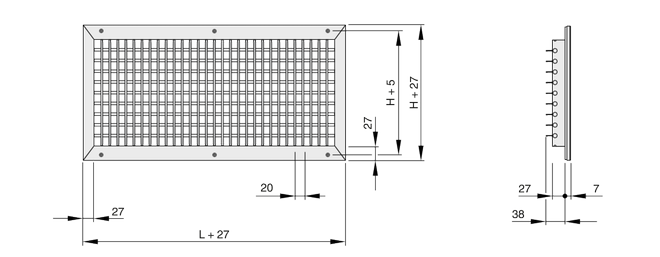

TRS-K-KD

H L [mm]
H 225 325 425 525 625 825 1025 1225
H m
mm kg

75

0,5

0,6

0,8

1,0

1,1

1,4

1,8

2,2

125

0,6

0,9

1,0

1,3

1,6

2,1

2,5

3,0

225

1,0

1,4

1,8

2,2

2,6

3,4

4,2

5,0

325


1,9

2,5

3,1

3,6

4,7

5,9

7,0

Gewichte gelten für Lüftungsgitter ohne Anbauteile


Einbaudetails, Inbetriebnahme, Grundlagen und Definitionen

  • Einbaudetails
  • Inbetriebnahme
  • Grundlagen und Definitionen
Lüftungsgitter mit Schraubbefestigung 00151457_0
① Lüftungsgitter
② Befestigungsschraube, kundenseitig


Einbau und Inbetriebnahme

  • Einbau vorzugsweise in rechteckige Luftleitungen
  • Einbau mit und ohne Einbaurahmen
  • Zum Einbau ohne Einbaurahmen den Frontrahmen mit Schrauben befestigen


Die Darstellungen sind schematisch und dienen zum besseren Verständnis der Einbaudetails

Volumenstromabgleich -S 00152134_0

Anbauteile -AS, -KS, -RS und Serie ASW

Volumenstromabgleich

Wenn mehrere Lüftungsgitter an eine Luftleitung angeschlossen sind, ist eventuell ein Abgleich der Volumenströme erforderlich.

  • AG: Drosselelement mit gegenläufig gekoppelten Lamellen, verstellbar und mit Feststellschraube gesichert
  • AS: Drosselelement mit Schlitzschieber, verstellbar und mit Feststellschraube gesichert

Strahlausbreitung

  • Verstellbare Lamellen: Lamellen einzeln oder gekoppelt den örtlichen Gegebenheiten entsprechend einstellen
  • D, DG: Strahllenkung, um 90° gedreht zu den Frontlamellen, einzeln den örtlichen Gegebenheiten entsprechend einstellen

Hauptabmessungen

L [mm]

Nennlänge des Lüftungsgitters

H [mm]

Nennhöhe des Lüftungsgitters

m [kg]

Gewicht (Masse)

Definitionen

LWA [dB(A)]

Schallleistungspegel des Strömungsgeräusches

V [m³/h] und [l/s]

Volumenstrom

Δpt [Pa]

Gesamtdruckdifferenz

lS [m]

Entfernung vom Lüftungsgitter oder Gitterband (Wurfweite)
