TR-A/825×225

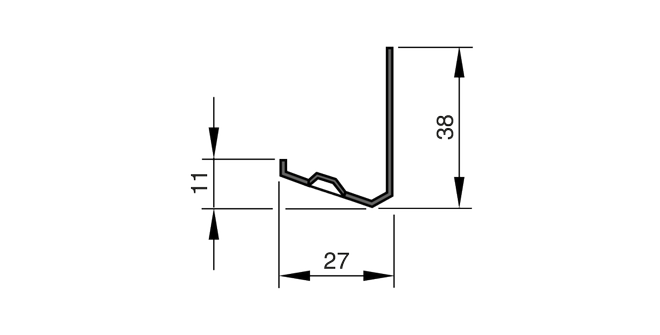

Rejilla de ventilación con lamas aerodinámicas que evitan la entrada de gotas
Equipamiento opcional y accesorios
Aplicación
Características especiales:
Tamaños nominales
Otras dimensiones bajo pedido
Aplicación
Características especiales:
Tamaños nominales
Otras dimensiones bajo pedido
Ejecuciones
Fijación
Partes y características
Accesorios para regulación
Accesorios
Características constructivas
Materiales y acabados
Normativas y pautas
Mantenimiento
Ejecuciones
Fijación
Partes y características
Accesorios para regulación
Accesorios
Características constructivas
Materiales y acabados
Normativas y pautas
Mantenimiento
Descripción de funcionamiento
Las rejillas de ventilación son unidades terminales de aire para impulsión y retorno indicadas para instalación en sistemas de climatización. Son las encargadas de impulsar aire a la sala. Disponen de lamas de aire regulables que permiten adaptar la dirección de salida del aire según las necesidades de la sala. El resultado es una ventilación por mezcla de aire en zonas de confort y zonas industriales, con una buena cobertura de toda la estancia.
La inducción muestra la caída de la vena de aire, p.e. la velocidad del flujo de aire disminuye a medida que la distancia con la rejilla se incrementa. Se denomina alcance de la vena a la distancia en que la velocidad del aire alcanza un determinado valor, p.e. 0.2 m/s. El caudal de aire impulsado por las rejillas de pared situadas cerca del techo tiene mayor alcance que una impulsión libre (desde una rejilla que no se instala próxima al techo). Los alcances de las rejillas individuales, grupos de rejillas y rejillas en disposición continua son diferentes.
En modo refrigeración, es necesario tener en cuenta la desviación del flujo de aire hacia la zona de ocupación, que aumenta a medida que disminuye la velocidad de descarga y aumenta la diferencia de temperatura del aire de impulsión y el de la sala. En modo calefacción, la desviación del flujo de aire se produce hacia el techo. Esto no provoca efecto adverso alguno en la velocidad del flujo de aire en la zona de ocupación, pero puede afectar a la ventilación global de la estancia.
Descripción de funcionamiento
Las rejillas de ventilación son unidades terminales de aire para impulsión y retorno indicadas para instalación en sistemas de climatización. Son las encargadas de impulsar aire a la sala. Disponen de lamas de aire regulables que permiten adaptar la dirección de salida del aire según las necesidades de la sala. El resultado es una ventilación por mezcla de aire en zonas de confort y zonas industriales, con una buena cobertura de toda la estancia.
La inducción muestra la caída de la vena de aire, p.e. la velocidad del flujo de aire disminuye a medida que la distancia con la rejilla se incrementa. Se denomina alcance de la vena a la distancia en que la velocidad del aire alcanza un determinado valor, p.e. 0.2 m/s. El caudal de aire impulsado por las rejillas de pared situadas cerca del techo tiene mayor alcance que una impulsión libre (desde una rejilla que no se instala próxima al techo). Los alcances de las rejillas individuales, grupos de rejillas y rejillas en disposición continua son diferentes.
En modo refrigeración, es necesario tener en cuenta la desviación del flujo de aire hacia la zona de ocupación, que aumenta a medida que disminuye la velocidad de descarga y aumenta la diferencia de temperatura del aire de impulsión y el de la sala. En modo calefacción, la desviación del flujo de aire se produce hacia el techo. Esto no provoca efecto adverso alguno en la velocidad del flujo de aire en la zona de ocupación, pero puede afectar a la ventilación global de la estancia.
Tamaños nominales | desde 225 × 125 hasta 1225 × 525 mm |
Caudal mínimo de aire | 23 – 685 l/s o 83 – 2466 m³/h |
Caudal máximo de aire, con LWA máx. 40 dB(A) sin accesorios | 115 – 2000 l/s o 414 – 7200 m³/h |
Diferencia de temperatura de impulsión | entre –12 y +4 K |
Rango de caudal de aire impulsión de aire
Área geométrica libre
125 | 0,016 | 0,023 | 0,031 | 0,039 | 0,047 | 0,062 | 0,077 | 0,093 |
225 | 0,030 | 0,046 | 0,061 | 0,076 | 0,092 | 0,121 | 0,152 | 0,182 |
325 | 0,068 | 0,098 | 0,128 | 0,158 | 0,181 | 0,226 | 0,272 | |
425 | 0,181 | 0,240 | 0,301 | 0,361 | ||||
525 | 0,375 | 0,451 | ||||||
Área efectiva para salida de aire (impulsión de aire)
125 | 0,014 | 0,021 | 0,029 | 0,036 | 0,043 | 0,057 | 0,072 | 0,086 |
225 | 0,029 | 0,043 | 0,057 | 0,072 | 0,086 | 0,114 | 0,142 | 0,172 |
325 | 0,064 | 0,086 | 0,108 | 0,129 | 0,172 | 0,214 | 0,256 | |
425 | 0,172 | 0,228 | 0,285 | 0,342 | ||||
525 | 0,355 | 0,427 | ||||||
Área efectiva para retorno de aire
125 | 0,011 | 0,016 | 0,022 | 0,028 | 0,033 | 0,044 | 0,055 | 0,066 |
225 | 0,022 | 0,033 | 0,044 | 0,055 | 0,066 | 0,090 | 0,110 | 0,134 |
325 | 0,050 | 0,066 | 0,083 | 0,100 | 0,134 | 0,170 | 0,200 | |
425 | 0,134 | 0,180 | 0,220 | 0,270 | ||||
525 | 0,280 | 0,340 | ||||||
× LWA = 40 dB(A) con flujo de aire sin restricción+ LWA = 40 dB(A) con flujo de aire restringido un 50 %
Rejillas de ventilación rectangulares de chapa de acero, indicadas para impulsión y retorno de aire. Atractivo marco biselado para instalación en pared o antepecho de ventana, también para conducto rectangular.
Rejilla lista para instalar, integrada por un marco y por lamas horizontales regulables
Fijación oculta con tornillos o taladros avellanados, para montaje con marco de montaje o sobre una superficie de instalación.
La potencia sonora del ruido de aire regenerado se mide en cumplimiento con EN ISO 5135.
Características especiales:
Materiales y acabados
Datos técnicos
Dimensiones
Ruido de aire regenerado
Rejillas de ventilación rectangulares de chapa de acero, indicadas para impulsión y retorno de aire. Atractivo marco biselado para instalación en pared o antepecho de ventana, también para conducto rectangular.
Rejilla lista para instalar, integrada por un marco y por lamas horizontales regulables
Fijación oculta con tornillos o taladros avellanados, para montaje con marco de montaje o sobre una superficie de instalación.
La potencia sonora del ruido de aire regenerado se mide en cumplimiento con EN ISO 5135.
Características especiales:
Materiales y acabados
Datos técnicos
Dimensiones
Ruido de aire regenerado
Este texto para especificación describe las propiedades generales del producto. Con nuestro programa Easy Product Finder se pueden generar textos para otras ejecuciones de producto.
|
|
Ejemplo de pedido: TR-DG/825×225/A1/C11
Accesorios para regulación | Compuerta con lamas en disposición opuesta |
Tamaño | 825 × 225 mm |
Marco de montaje | Con |
Fijación | Fijación oculta |
Acabado | Pintado al polvo color blanco RAL 9010 |
Ejemplo para pedido: TR-EF/825×225
Accesorios para regulación | Ninguno |
Tamaño | 825 × 225 mm |
Acabado | Pintado al polvo color blanco RAL 9010 |
La tabla muestra los pesos nominales disponibles
TR
125 | 0,5 | 0,6 | 0,8 | 1,0 | 1,1 | 1,4 | 1,8 | 2,1 |
225 | 0,8 | 1,0 | 1,3 | 1,5 | 1,8 | 2,2 | 2,7 | 3,2 |
325 | 1,4 | 1,7 | 2,0 | 2,4 | 3,0 | 3,7 | 4,4 | |
425 | 3,0 | 3,8 | 4,6 | 5,5 | ||||
525 | 5,6 | 6,6 | ||||||
Los pesos hacen referencia a rejillas de ventilación sin accesorios
A partir del tamaño 625 mm: las rejillas disponen de un travesaño central vertical
Instalación y puesta en servicio
Los diagramas ilustran como llevar a cabo su instalación.
Instalación y puesta en servicio
Los diagramas ilustran como llevar a cabo su instalación.
Accesorios -AG, -DG y Series AGW, DGW
Regulación de caudal de aire
Si varias rejillas se instalan en un mismo conducto, tal vez se requiera del equilibrado de los caudales de aire
Patrón de aire
Regulación de caudal de aire
Si varias rejillas se instalan en un mismo conducto, tal vez se requiera del equilibrado de los caudales de aire
Patrón de aire
Principales dimensiones
L [mm]
Longitud nominal de la rejilla de ventilación
H [mm]
Altura nominal de la rejilla de ventilación
m [kg]
Peso
Definiciones
LWA [dB(A)]
Nivel de potencia sonora del ruido de aire regenerado
V [m³/h] y [l/s]
Caudal de aire
Δpt [Pa]
Pérdida de carga total
lS [m]
Distancia desde la rejilla o el tramo lineal horizontal (alcance)
Principales dimensiones
L [mm]
Longitud nominal de la rejilla de ventilación
H [mm]
Altura nominal de la rejilla de ventilación
m [kg]
Peso
Definiciones
LWA [dB(A)]
Nivel de potencia sonora del ruido de aire regenerado
V [m³/h] y [l/s]
Caudal de aire
Δpt [Pa]
Pérdida de carga total
lS [m]
Distancia desde la rejilla o el tramo lineal horizontal (alcance)
